Снятие
| 1. | См. Рисунок 1. | |
| 2. | Двухместное цельное сиденье: a. Выверните винт для ручной затяжки (1). b. Поднимите заднюю часть сиденья (5) и выдвиньте язычок сиденья из рамы. c. Отведите сиденье вперед для снятия с ремешка сиденья (4). d. При необходимости снимите ремешок пассажирского сиденья (4). | |
| 3. | Двухместное двухкомпонентное сиденье: a. Выверните винт для ручной затяжки (1). b. Снимите пассажирское сиденье (3), сдвинув его назад. c. Снимите гайки крепления (2). d. Поднимите заднюю часть сиденья (6) с монтажных выступов и выдвиньте язычок сиденья из рамы. e. При необходимости снимите ремешок пассажирского сиденья (4). | |
| 4. | Одиночное сиденье: a. Снимите барашковый винт (1) или монтажные гайки (2). b. Поднимите заднюю часть сиденья (7 или 8) и выдвиньте язычок сиденья из рамы. |
Установка
| 1. | См. Рисунок 1. | |
| 2. | Двухместное цельное сиденье: a. При необходимости установите ремешок пассажирского сиденья (4). b. Отведите сиденье (5) назад через ремешок пассажирского сиденья. c. Отведите сиденье вперед, чтобы зафиксировать язычок сиденья в раме, и опустите заднюю часть сиденья. d. Установите барашковый винт (1). Затяните. Крутящий момент: 1,7–3,4 N·m (15–30 in-lbs) | |
| 3. | Двухместное двухкомпонентное сиденье: a. При необходимости установите ремешок пассажирского сиденья (4). b. Вставьте передний фиксатор сиденья в паз рамы. c. Установите монтажные гайки (2). d. Надвиньте пазы на пассажирском сиденье (3) на гайки крепления сиденья. e. Установите барашковый винт (1). Затяните. Крутящий момент: 1,7–3,4 N·m (15–30 in-lbs) | |
| 4. | Одиночное сиденье: a. Вставьте передний фиксатор сиденья в паз рамы. b. Установите барашковый винт (1) или монтажные гайки (2). Затяните. Крутящий момент: 1,7–3,4 N·m (15–30 in-lbs) | |
| 5. | Потяните сиденье вверх, чтобы убедиться, что оно надежно закреплено. |
| 1 | Винт для ручной затяжки |
| 2 | Монтажная гайка (2) |
| 3 | Пассажирское сиденье |
| 4 | Ремешок пассажирского сиденья |
| 5 | Двухместное нераздельное сиденье |
| 6 | Двухместное раздельное сиденье |
| 7 | Двойное крепление одиночного сиденья |
| 8 | Одинарное крепление одиночного сиденья |

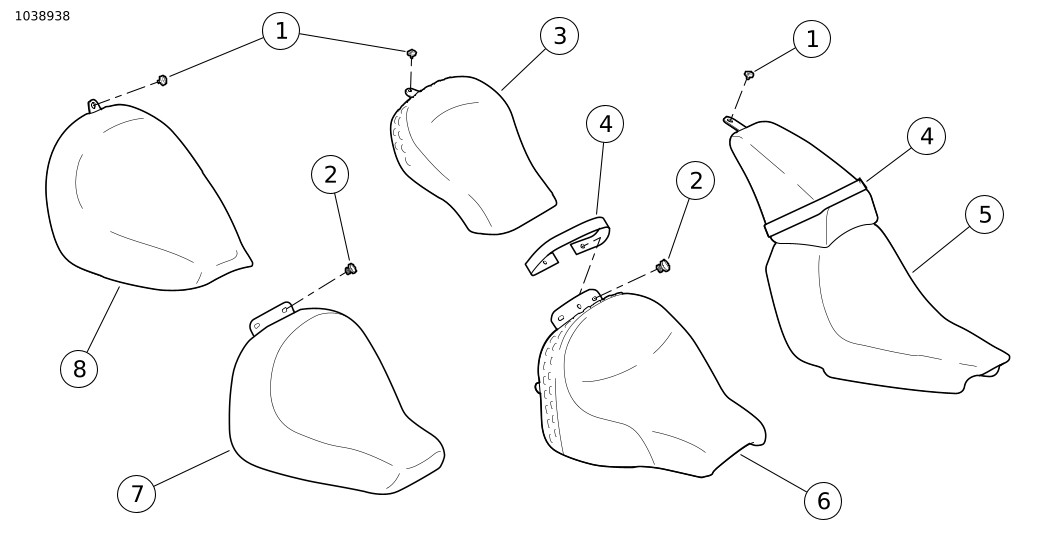

Рисунок 1. Сиденье: Модели Softail
