Расходные материалы
| Описание | НОМЕР ЗАПАСНОЙ ЧАСТИ | Размер |
|---|---|---|
| LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (СИНИЙ) (РЕЗЬБОВОЙ ГЕРМЕТИК СРЕДНЕЙ ПРОЧНОСТИ LOCTITE 243) | 99642-97 | 6 ml (¼ fl oz) |
Снятие
Круглый воздушный фильтр
- Снимите винты (1).
- Снимите крышку (2).
- Извлеките фильтрующий элемент.
- Выверните винты (6).
- Снимите фильтрующий элемент (4), отводя от него патрубок сапуна (5).
- Снимите патрубок сапуна (5) с болтов сапуна.
- Осмотрите патрубок сапуна и штуцеры на предмет повреждения. При необходимости замените.
- Очистите и осмотрите фильтрующий элемент. При необходимости замените.
Овальный воздушный фильтр
- См. Рисунок 3. Снимите декоративную вставку воздушного фильтра.
- Снимите винты декоративной вставки (1).
- Выверните два винта (2).
- Снимите крышку и фильтрующий элемент.
- Выверните винты (6).
- Снимите крышку (4).
- Извлеките фильтрующий элемент (5).
- Очистите и осмотрите фильтрующий элемент. При необходимости замените.
Очистка фильтрующего элемента
ПРИМЕЧАНИЕ
- Не подвергайте фильтрующий элемент ударам о твердую поверхность, пытаясь вытряхнуть засорения.
- Не применяйте масло для воздушных фильтров на бумажном/сетчатом фильтрующем элементе Harley-Davidson.
- Очистите фильтрующий элемент.
- Промойте фильтрующий элемент (и патрубки сапуна) в слегка теплой воде с небольшим добавлением моющего средства.
- Дайте фильтрующему элементу высохнуть, либо просушите его изнутри сжатым воздухом под слабым напором.
- Осмотрите фильтрующий элемент на просвет, удерживая его перед источником яркого света. Если материал фильтра равномерно пропускает свет, он в достаточной мере очищен.
- Замените фильтрующий элемент, если он поврежден или материал фильтра невозможно должным образом очистить.
ПРЕДУПРЕЖДЕНИЕПри очистке фильтрующего элемента не используйте бензин или растворители. Легковоспламеняющиеся очищающие средства могут стать причиной возгорания во впускной системе и привести к тяжелым травмам или гибели людей. (00101a)
Дождевой чехол
Если установлен овальный воздушный фильтр: см. Рисунок 3. Поскольку фильтр находится снаружи, в дождливую погоду или при движении по влажному дорожному покрытию вода может попасть в двигатель. При продолжительной стоянке вода может стать причиной внутренней коррозии двигателя или привести к его повреждению. Во время движения вода может привести к перебоям в работе двигателя. Во влажную или дождливую погоду для минимизации проникновения воды на воздушный фильтр в сборе следует одевать дождевой чехол (6).
Установка
Круглый воздушный фильтр
- Установите патрубок сапуна (5) на болты сапуна.
- Установите фильтрующий элемент (4), вдавливая в него патрубок сапуна.
- Вверните винты (6). Затяните с моментом 5,4–8,1 N·m (48–72 in-lbs).
- Убедитесь, что резиновое уплотнение (3) правильно установлено и не повреждено. При необходимости замените.
- Установите крышку воздушного фильтра.
- Установите крышку (2).
- Вставьте винт (1).
- Крышка с одним винтом: затяните с моментом 5,6–7,3 N·m (50–65 in-lbs).
- Крышка с пятью винтами: Установите винты (1). Затяните их перекрестно с моментом 5,4–8,1 N·m (48–72 in-lbs).
Овальный воздушный фильтр
- См. Рисунок 3. Установите крышку и фильтрующий элемент.
- Установите фильтрующий элемент (5).
- Установите крышку (4).
- Вверните винты (3). Затяните с моментом 5,7–6,75 N·m (50–60 in-lbs).
- Установите декоративную вставку воздушного фильтра.
- Установите декоративную вставку (2).
- Вставьте винты декоративной вставки (1). Затяните с моментом 3–3,6 N·m (27–32 in-lbs).
| 1 | Винт крышки |
| 2 | Крышка |
| 3 | Уплотнение |
| 4 | Фильтрующий элемент |
| 5 | Патрубок сапуна |
| 6 | Винты воздушного фильтра (3) |

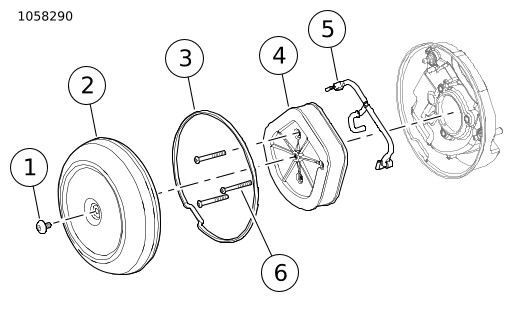

Рисунок 1. Воздушный фильтр: на одном винте
| 1 | Винт крышки (5) |
| 2 | Крышка |
| 3 | Уплотнение |
| 4 | Фильтрующий элемент |
| 5 | Патрубок сапуна |
| 6 | Винты воздушного фильтра (3) |

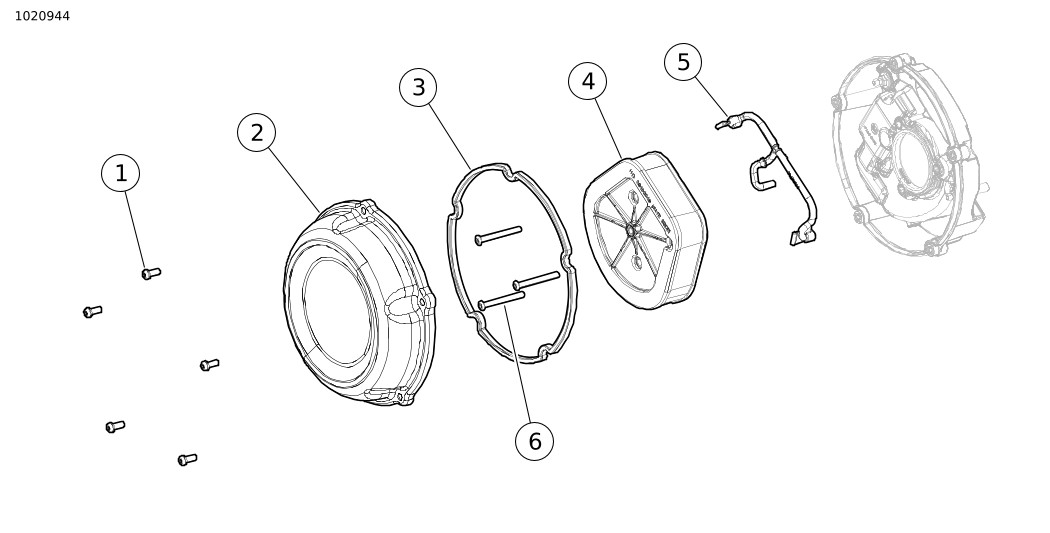

Рисунок 2. Воздушный фильтр: на пяти винтах
| 1 | Винт (2) |
| 2 | Декоративная крышка |
| 3 | Винт (2) |
| 4 | Крышка |
| 5 | Фильтрующий элемент |
| 6 | Дождевой чехол |

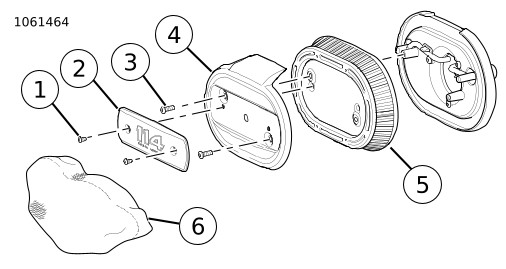

Рисунок 3. Воздушный фильтр: овальная
