Индикатор проверки двигателя
См. Рисунок 1 или Рисунок 2. Индикатор проверки двигателя показывает состояние двигателя / системы управления двигателем.
Обычно индикатор проверки двигателя загорается при первоначальном включении зажигания. В течение этого времени система управления двигателем выполняет цикл самодиагностики.
Если индикатор проверки двигателя не выключается после запуска двигателя или включается в любое другое время, обратитесь к дилеру Harley-Davidson.
Индикатор низкого уровня топлива
Горит постоянно: см. Рисунок 1 и Рисунок 2. Индикатор низкого уровня топлива загорается, когда уровень бензина в баке достигает (приблизительно) нижней отметки. Сведения об индикаторе низкого уровня топлива см. в Технические характеристики → Технические характеристики → Емкости. См. Порядок действий → Дисплеи одометраописание функции запаса хода по топливу.
Мигает: если индикатор низкого уровня топлива постоянно мигает или продолжает гореть и после заполнения топливного бака, обратитесь к дилеру Harley-Davidson.
Индикатор разрядки аккумуляторной батареи
См. Рисунок 1 и Рисунок 2. Индикатор разрядки аккумуляторной батареи сигнализирует об избыточной зарядке или о разрядке аккумуляторной батареи. См. Порядок технического обслуживания → Техническое обслуживание аккумуляторной батареи.
Индикатор охранной системы
См. Рисунок 1 и Рисунок 2. Индикатор системы электрооборудования показывает состояние охранной системы и результат самодиагностики системы электрооборудования мотоцикла. См. ОХРАННАЯ СИСТЕМАдля получения информации об эксплуатации охранной системы.
Мигает: охранная система включена.
Горит постоянно (охранная система включена): сигнализация активирована.
Горит постоянно (охранная система выключена): если индикатор охранной системы продолжает гореть после выключения охранной системы, обратитесь к дилеру Harley-Davidson.
Индикаторные лампы указателей поворотов
Мигание: включен указатель поворота. При включении аварийной сигнализации (4 огня), оба индикатора начнут мигать одновременно.
Быстро мигают: лампа указателя поворота неисправна. В этом случае соблюдайте меры безопасности и подавайте сигналы поворота рукой. Замену неисправных компонентов следует выполнять в максимально короткий срок.
Индикатор дальнего света
Индикатор нейтрали
Лампа круиз-контроль (при соответствующей комплектации)
Выкл.: круиз-контроль не включен.
Оранжевый: круиз-контроль включен. Не задана скорость круиз-контроля или круиз-контроль был отключен.
Зеленый: скорость круиз-контроля задана. Система круиз-контроля поддерживает равномерную скорость движения мотоцикла.
Индикатор дополнительных/противотуманных фар
Индикатор дополнительных/противотуманных фар загорается при включении дополнительных/противотуманных фар (для моделей с соответствующим оснащением).
Индикатор ABS
ПРЕДУПРЕЖДЕНИЕЕсли индикатор ABS продолжает мигать при движении со скоростью выше 5 km/h (3 mph) или горит непрерывно, это означает, что система ABS неисправна. Обычная тормозная система по-прежнему работает, но может произойти блокирование колеса при торможении. Для ремонта системы ABS обратитесь к дилеру Harley-Davidson. Блокирование колеса приведет к скольжению юзом, что может вызвать потерю управления и повлечь за собой тяжелые травмы или гибель людей. (00361b)
Мигание: см. Рисунок 1 и Рисунок 2. На мотоциклах, оснащенных ABS, индикатор ABS начинает мигать при запуске мотоцикла. Мигающий индикатор сигнализирует о включении режима самодиагностики системы. Он продолжит мигать пока скорость движения мотоцикла не превысит 5 km/h (3 mph). ABS не начнет работать, пока не погаснет данный индикатор.
Горит постоянно: непрерывно включенный индикатор сигнализирует о наличии неисправности в системе ABS. Система ABS при этом отключится, а тормоза продолжат работать в режиме тормозной системы не оснащенной ABS. Обратитесь к дилеру Harley-Davidson для устранения неисправностей.
Индикатор давления масла
УВЕДОМЛЕНИЕ
Если индикатор давления масла продолжает гореть, в первую очередь всегда проверяйте подачу масла. Если подача масла в норме, а индикатор продолжает гореть, заглушите двигатель и не заводите его до тех пор, пока неисправность не будет найдена и устранена. Пренебрежение данным указанием может привести к поломке двигателя. (00157a)
См. Рисунок 1 и Рисунок 2. Индикатор давления масла загорается при включении зажигания. Индикатор продолжает гореть до момента запуска двигателя.
Если индикатор горит при работающем двигателе, это свидетельствует о недостаточной циркуляции масла в двигателе.
Проверьте и при необходимости долейте моторное масло. См. Техническое обслуживание и смазка → Проверьте уровень моторного масла. Описание других возможных причин см. в Диагностика неисправностей → Двигатель.
Если уровень масла в картере двигателя в норме, а индикатор продолжает гореть, немедленно заглушите двигатель. Обратитесь к дилеру Harley-Davidson для устранения неисправностей.
| 1 | Низкий уровень топлива |
| 2 | Дальний свет фары |
| 3 | Нейтральная передача |
| 4 | Давление масла |
| 5 | ABS |
| 6 | Охранная система |
| 7 | Правый указатель поворота |
| 8 | Дополнительный фонарь/противотуманная фара |
| 9 | Разрядка аккумуляторной батареи |
| 10 | Проверка двигателя |
| 11 | Левый указатель поворота |

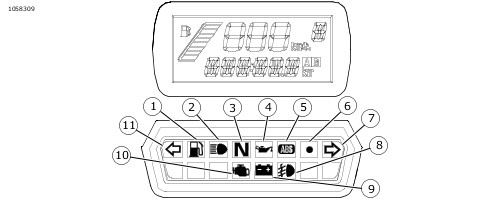

Рисунок 1. Индикаторы панели приборов: FXBB, FXBR
| 1 | Дальний свет фары |
| 2 | ABS |
| 3 | Дополнительный фонарь/противотуманная фара |
| 4 | Охранная система |
| 5 | Низкий уровень топлива |
| 6 | Нейтральная передача |
| 7 | Проверка двигателя |
| 8 | Правый указатель поворота |
| 9 | Давление масла |
| 10 | Разрядка аккумуляторной батареи |
| 11 | Левый указатель поворота |
| 12 | Круиз-контроль (если установлен) |

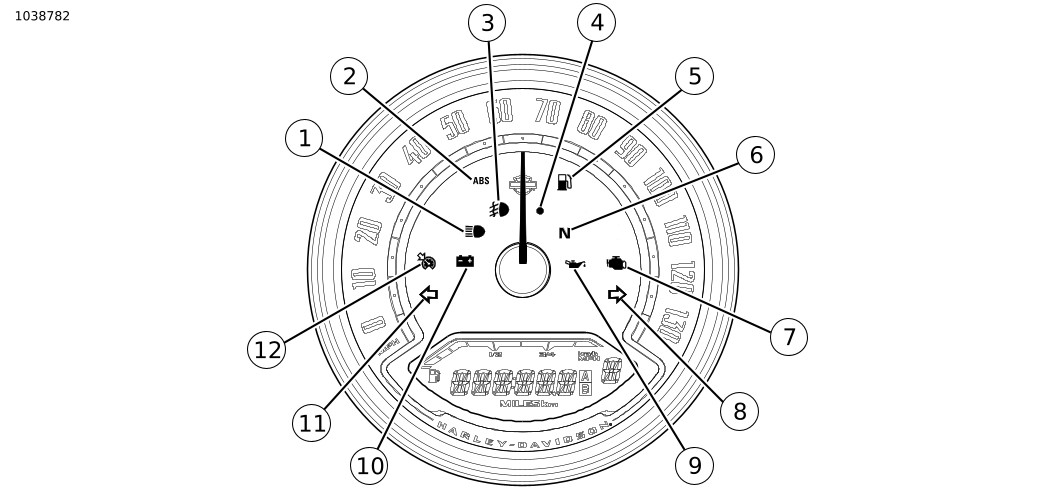

Рисунок 2. Индикаторы панели приборов: стандартная
