Специальные инструменты
ОписаниеНОМЕР ЗАПАСНОЙ ЧАСТИКол-во
КОМПЛЕКТ ГАЕЧНЫХ КЛЮЧЕЙ
14900102
1

Расчет значения преднатяга
ПРЕДУПРЕЖДЕНИЕ
Не превышайте полную разрешенную массу транспортного средства (GVWR) или максимально разрешенную нагрузку на ось (GAWR). Превышение данных нагрузок может привести к поломке деталей и негативно повлиять на устойчивость, управляемость и характеристики мотоцикла, став причиной серьезных травм или гибели людей. (00016f)
Отрегулируйте подвеску в зависимости от загрузки мотоцикла, манеры вождения и желаемого комфорта при езде. Увеличивайте предварительный натяг в соответствии с суммарной нагрузкой. Снижайте предварительный натяг при перевозке меньшего веса. Не превышайте максимальные значения GVWR или GAWR при загрузке.
ПРИМЕЧАНИЕ
Чтобы определить конфигурацию мотоцикла, проверьте знак модели, выштампованный на идентификационном номере транспортного средства (VIN). См. Ваш мотоцикл → Идентификационный номер транспортного средства (VIN).
  1. Для определения правильного значения преднатяга прибавьте массу водителя к общей массе пассажира и/или груза.
    1. FLDE: см. Таблица 1.
    2. FLFB: см. Таблица 2.
    3. FLHC: см. Таблица 3.
    4. FLSB: см.  Таблица 4.
    5. FLSL: см. Таблица 5.
    6. FXBB, FXLR: см.  Таблица 6.
    7. FXBR: см.  Таблица 7.
    8. FXFB: см.  Таблица 8.
Таблица 1. Таблица значений предварительного натяга: FLDE
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
0
0,5
1
1,5
2
2,5
2,5
3
3,5
4
180
82
0,5
1
1,5
1,5
2
2,5
3
3,5
4
4,5
200
91
0,5
1
1,5
2
2,5
3
3,5
4
4,5
4,5
220
100
1
1,5
2
2,5
3
3,5
3,5
4
4,5
5
240
109
1,5
2
2,5
2,5
3
3,5
4
4,5
5
5
260
118
1,5
2
2,5
3
3,5
4
4,5
5
5
Н/П
280
127
2
2,5
3
3,5
4
4,5
Н/П
Н/П
Н/П
Н/П
300
136
2,5
3
3,5
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Таблица 2. Таблица значений предварительного натяга: FLFB
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
0
0,5
1
1,5
2
2,5
3
3,5
4
4
180
82
0,5
1
1,5
2
2,5
3
3
3,5
4
4,5
200
91
1
1,5
2
2
2,5
3
3,5
4
4,5
5
220
100
1
1,5
2
2,5
3
3,5
4
4,5
5
5
240
109
1,5
2
2,5
3
3,5
4
4
4,5
5
5
260
118
2
2,5
3
3
3,5
4
4,5
5
5
5
280
127
2
2,5
3
3,5
4
4,5
5
5
5
Н/П
300
136
2,5
3
3,5
4
4,5
5
Н/П
Н/П
Н/П
Н/П
Таблица 3. Таблица значений предварительного натяга: FLHC
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
180
82
1
1,5
2
2,5
3
3
3,5
4
4,5
5
200
91
1
1,5
2
2,5
3
3,5
4
4,5
5
5
220
100
1,5
2
2,5
3
3,5
4
4,5
5
5
5
240
109
2
2,5
3
3,5
4
4,5
4,5
5
5
5
260
118
2
2,5
3
3,5
4
4,5
5
5
5
Н/П
280
127
2,5
3
3,5
4
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
300
136
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Таблица 4. Таблица значений предварительного натяга: FLSB
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
1
1,5
2
2,5
3
3,5
4
4,5
5
5
180
82
1
1,5
2
2,5
3
3,5
4
4,5
5
5
200
91
1,5
2
2,5
3
3,5
4
4,5
5
5
5
220
100
2
2,5
3
3,5
4
4,5
5
5
5
5
240
109
2,5
3
3,5
4
4,5
5
5
5
5
5
260
118
2,5
3
3,5
4
4,5
5
5
5
5
5
280
127
3
3,5
4
4,5
5
5
5
5
5
5
300
136
3,5
4
4,5
5
5
5
5
5
5
Н/П
Таблица 5. Таблица значений предварительного натяга: FLSL
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
1
2
3
4
5
6
7
7
7
7
180
82
2
2
3
4
5
6
7
7
7
7
200
91
2
3
4
5
6
7
7
7
7
7
220
100
3
4
5
6
7
7
7
7
7
7
240
109
4
5
5
6
7
7
7
7
7
7
260
118
4
5
6
7
7
7
7
7
7
7
280
127
5
6
7
7
7
7
7
7
7
7
300
136
6
7
7
7
7
7
7
Северная Америка
Северная Америка
Северная Америка
Таблица 6. Таблица предварительного натяга: FXBB, FXLR
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
lb
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
lb
КГ
Значение преднатяга
160
73
1
1
2
3
4
5
6
7
7
7
180
82
1
2
3
4
5
6
6
7
7
7
200
91
2
3
4
4
5
6
7
7
7
7
220
100
2
3
4
5
6
7
7
7
7
7
240
109
3
4
5
6
7
7
7
7
7
7
260
118
4
5
5
6
7
7
7
7
7
7
280
127
4
5
6
7
7
7
7
7
7
7
300
136
5
6
7
7
7
7
7
7
7
7
Таблица 7. Таблица значений предварительного натяга: FXBR
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3
3,5
4
200
91
0,5
1
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
240
109
1
1,5
2
2,5
3
3,5
4
4,5
4,5
5
260
118
1,5
2
2,5
3
3
3,5
4
4,5
5
5
280
127
1,5
2
2,5
3
3,5
4
4,5
5
5
5
300
136
2
2,5
3
3,5
4
4,5
5
5
5
5
Таблица 8. Таблица значений предварительного натяга: FXFB
ДОПОЛНИТЕЛЬНАЯ МАССА ПАССАЖИРА, ГРУЗА И АКСЕССУАРОВ
ФУНТЫ
0
20
40
60
80
100
120
140
160
180
КГ
0
9
18
27
36
45
54
64
73
82
ВЕС ВОДИТЕЛЯ
ФУНТЫ
КГ
Значение преднатяга
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
200
91
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
Н/П
240
109
1
1,5
2
2,5
3
3,5
4
Н/П
Н/П
Н/П
260
118
1,5
2
2,5
3
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
280
127
1,5
2
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
300
136
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Н/П
Регулировка
ПРИМЕЧАНИЕ
При регулировке амортизаторов мотоцикл должен стоять на подножке для парковки.
  1. Стиль кулачка: см. Рисунок 1.
    1. Снимите сиденье.
      2. ПРИМЕЧАНИЕ
      Перед использованием необходимо выполнить сборку рожкового ключа.
    2. Вставьте выступы КОМПЛЕКТ ГАЕЧНЫХ КЛЮЧЕЙ (НОМЕР ЗАПАСНОЙ ЧАСТИ:14900102) в пазы в заднем амортизаторе, поворачивайте кулачок, пока индикатор (1) не установится напротив требуемого значения (2) преднатяга.
  2. Внешняя гидравлическая система: см. Рисунок 2.
    1. Для увеличения значения преднатяга поворачивайте регулятор по часовой стрелке, для уменьшения значения преднатяга — против часовой стрелки, пока индикатор не установится напротив требуемого значения преднатяга на шкале.

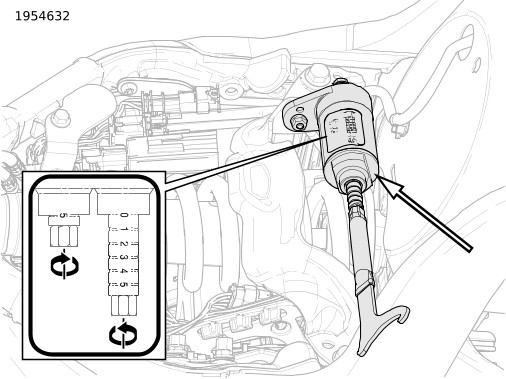

  3. Гидравлическая система под сиденьем: см. Рисунок 3.
    1. Снимите сиденье.
      2. ПРИМЕЧАНИЕ
      Перед использованием необходимо выполнить сборку рожкового ключа.
    2. Используя конец КОМПЛЕКТ ГАЕЧНЫХ КЛЮЧЕЙ (НОМЕР ЗАПАСНОЙ ЧАСТИ:14900102)с гнездом, поворачивайте регулировочный винт по часовой стрелке для увеличения значения преднатяга и против часовой стрелки для уменьшения значения преднатяга, пока индикатор не установится напротив требуемого значения преднатяга.
1Указатель
2Значение преднатяга
Рисунок 1. Кулачок регулировки предварительного натяга
Рисунок 2. Регулятор предварительного натяга
Рисунок 3. Винт регулировки предварительного натяга

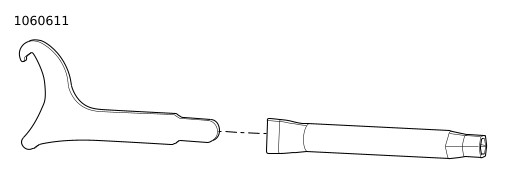

Рисунок 4. Комплект рожковых ключей
