Uklanjanje akumulatora
  1. Uklonite sjedalo. Pogledajte Servisni postupci → Sjedala: Modeli Softail.
  2. Uklonite desni poklopac. Pogledajte Servisni postupci → Bočni poklopci.
    3. NAPOMENA
    Ako je sirena u opremi: Pogledajte SIGURNOSNI SUSTAV → Sirena (ako je dio opreme) prije odspajanja napajanja.
  3. Pogledajte Slika 1. Odspojite negativni kabel akumulatora (2).
  4. Skinite poklopac (4)
  5. Otvorite spojnicu (1) i odmaknite kabelski snop (3) na stranu.
  6. Pogledajte Slika 2. Odspojite Senzor brzine kotača (WSS) priključak (1).
    7. NAPOMENA
    Budite oprezni dok uklanjate WSS ožičenje s remena akumulatora kako se ne bi oštetilo ožičenje ili jezičci za provođenje.
  7. Uklonite WSS ožičenje (2) s jezičaka za provođenje kada uklanjate ožičenje s remena akumulatora.
  8. Pogledajte Slika 3. Uklonite remen akumulatora.
    1. Otvorite pričvrsnu spojnicu (9).
    2. Odspojite stražnji jezičac (1) koji povezuje remen (3) i podnožje akumulatora (4).
    3. Odspojite prednji lijevi jezičac (2) koji povezuje remen i podnožje akumulatora.
    4. Uklonite remen akumulatora.
  9. Odspojite pozitivan kabel akumulatora.
    10. NAPOMENA
    Ako se ukloni šipka za provjeru motornog ulja, pokrijte grlić za dolijevanje ulja čistom krpom kako se ne bi onečistilo ulje.
  10. Prema potrebi uklonite šipku za provjeru motornog ulja.
  11. Dohvatite najlonski remen akumulatora (8) iz stražnjeg utora (7).
  12. Uklonite akumulator.
    1. Povucite remen akumulatora prema gore.
    2. Izvucite i uklonite akumulator.
Postavljanje akumulatora
UPOZORENJE
Prvo spojite pozitivni (+) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00068a)
NAPOMENA
Spojite kabele na odgovarajuće priključke akumulatora. U suprotnom može doći do oštećenja električnog sustava motocikla. (00215a)
    NAPOMENA
    • Provjerite je li akumulator ispod jezičca na Elektronički kontrolni modul (ECM) caddyju u gornjem lijevom kutu sa stražnje strane.
    • Pazite da najlonski remen prilikom postavljanja akumulatora ne klizne natrag.
  1. Pogledajte Slika 3. Postavite akumulator.
    1. Smjestite najlonski remen akumulatora (8) na dno podnožja akumulatora (4).
    2. Uvucite najlonski remen akumulatora u stražnji utor (7) na podnožju akumulatora.
    3. Postavite akumulator na podnožje akumulatora.
  2. Vratite šipku za provjeru motornog ulja ako ste je uklonili.
  3. Spojite pozitivni kabel akumulatora na pozitivni priključak akumulatora. Pritegnite. 8,1–10,8 N·m (72–96 in-lbs)
  4. Postavite remen akumulatora (3).
    1. Smjestite remen akumulatora.
    2. Spojite prednji lijevi jezičac (2) na remenu akumulatora s podnožjem akumulatora.
    3. Spojite stražnji jezičac (1) na remenu akumulatora s podnožjem akumulatora.
    4. Zatvorite pričvrsnu spojnicu (9).
  5. Pogledajte Slika 2. Montirajte WSS ožičenje (2) na remen akumulatora.
  6. Spojite WSS priključak (1).
  7. Pogledajte Slika 1. Postavite kabelski snop (3) i zatvorite spojnicu (1).
  8. Spojite negativni kabel akumulatora (2) na negativni priključak akumulatora. Pritegnite. 8,1–10,8 N·m (72–96 in-lbs)
  9. Postavite poklopac (4).
    10. NAPOMENA
    Provjerite jesu li jezičci potpuno nasjeli na remen akumulatora.
  10. Postavite desni poklopac. Pogledajte Servisni postupci → Bočni poklopci.
  11. Postavite sjedalo. Pogledajte Servisni postupci → Sjedala: Modeli Softail.

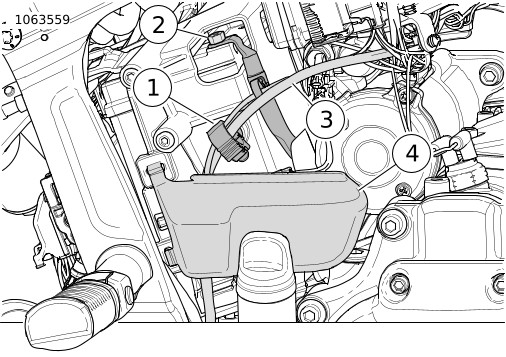

1Kopča
2Negativni kabel akumulatora
3Kabelski snop
4Poklopac
Slika 1. Negativni kabel akumulatora i poklopac

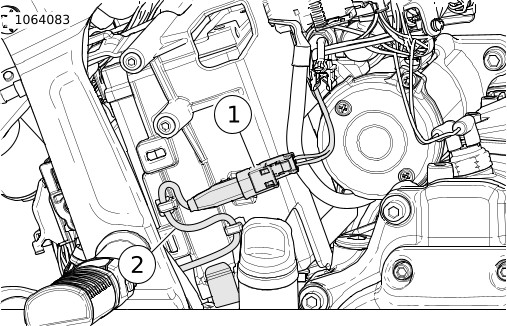

1WSS priključak
2WSS ožičenje
Slika 2. WSS i ožičenje

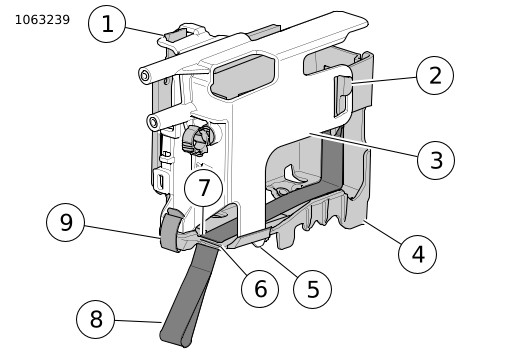

1Stražnji jezičac
2Prednji lijevi jezičac
3Remen akumulatora
4Podnožje akumulatora
5Prednji jezičac
6Prednji utor
7Stražnji utor
8Najlonski remen akumulatora
9Pričvrsna spojnica
Slika 3. Remen i podnožje akumulatora: (Uklonjeno radi jasnoće)
