1. Pustite motor da radi dok ne postigne normalnu radnu temperaturu. Isključite motor.
UPOZORENJE
Pazite da maziva i tekućine ne dospiju na gume, kotače ili kočnice prilikom promjene tekućina. To može negativno utjecati na prianjanje, što može rezultirati gubitkom nadzora nad motociklom te smrću ili ozbiljnim ozljedama. (00047d)
2. Motocikl osigurajte uspravno na ravnoj površini (tako da se ne naslanja na nogar).
3. Pogledajte Slika 1. Ispraznite primarno kućište lanca.
4. Očistite magnet čepa za ispuštanje. Ako na čepu ima previše nečistoće, provjerite stanje dijelova kućišta s lancem.
5. Postavite čep za ispuštanje ulja i novi O-prsten. Pritegnite.
Moment: 19–28,5 N·m (14–21 ft-lbs) Čep za ispuštanje iz primarnog prijenosa
Slika 1. Uklanjanje/postavljanje čepa za ispuštanje na primarnom okviru lanca
6. Pogledajte Slika 3. Uklonite vijke (3) i poklopac za provjeru spojke (2).
7. Skinite brtvu (1). Obrišite ulje s primarnog poklopca i utora poklopca za provjeru.
NAPOMENA
Brtva FLSB-a postavljena je u utor na primarnom poklopcu.
NAPOMENA
Nemojte staviti previše maziva u primarni okvir lanca. Previše sredstva za podmazivanje može uzrokovati grubo pokretanje kvačila, nepotpuno isključivanje, usporavanje kvačila i/ili poteškoće pri pronalaženju neutralnog položaja u praznom hodu. (00199b)
8. Dodajte mazivo
a. Ulijte propisanu količinu maziva FORMULA+ TRANSMISSION AND PRIMARY CHAINCASE LUBRICANT kroz otvor u poklopcu za provjeru kvačila. Pogledajte Tablica 1.
b. Pogledajte Slika 2. Ispravna razina približno je na dnu vanjskog promjera potisne ploče.
Tablica 1. Mazivo primarnog kućišta lanca
KOLIČINA*
SUHO PUNJENJE **
MOKRO PUNJENJE ***
Oz
L
Oz
L
Široki primarni
46
1,36
42
1,24
Uski primarni
40
1,18
36
1,06
* Količina je približna. Napunite do dna vanjskog promjera potisne ploče s vozilom u uspravnom položaju.
** Poklopac je uklonjen i postavljen.
*** Mazivo je ispušteno samo kroz čep za ispuštanje.

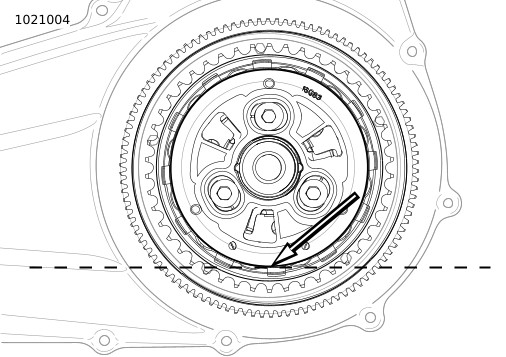

Slika 2. Razina maziva primarnog kućišta lanca
9. Postavite poklopac za provjeru kvačila i novu brtvu:
a. Pogledajte Slika 3. Postavite novu brtvu (1) u utor na poklopcu.
b. Osigurajte poklopac za provjeru kvačila vijcima s podlošcima (3).
c. Pogledajte Slika 4. Pritežite prikazanim redoslijedom.
Moment: 9,5–12,2 N·m (84–108 in-lbs) Vijci poklopca za provjeru kvačila (svi osim FLSB)
Moment: 2,8–3,9 N·m (25–35 in-lbs) Vijci poklopca za provjeru kvačila (FLSB)
1Brtva
2Poklopac za pregled kvačila
3Vijak sa sigurnosnom podloškom (5)
Slika 3. Poklopac kvačila (tipični)
Slika 4. Redoslijed pritezanja poklopca spojke
