NOTIFICARE
Cadrele genții de scule pentru șa trebuie să fie așezate complet și fixate în siguranță cu ajutorul elementelor de montare. Nerespectarea acestei instrucțiuni poate duce la desprinderea și/sau deteriorarea genților de scule. (00171b)
AVERTISMENT
Nu depășiți capacitatea specificată pentru greutatea genților de scule. Transportați greutăți egale în fiecare geantă. O greutate prea mare în gențile de scule poate cauza pierderea controlului asupra vehiculului, fapt care ar putea conduce la deces sau la vătămări grave. (00383a)
OBSERVAȚIE
Capacitatea maximă a greutății genții de scule este de 6,80 kg (15 lb) per geantă.
Deschiderea
1. Consultați Figura 1. Deblocați geanta de scule pentru șa.
a. Introduceți cheia în butonul de blocare (7) și rotiți o jumătate de tură în sens antiorar.
b. Scoateți cheia
2. Apăsați butonul încuietorii.
3. Ridicați capacul din partea interioară a genții de scule.
Închiderea
1. Închideți capacul genții de scule pentru șa.
2. Asigurați-vă că respectivul capac s-a fixat sigur.
3. Consultați Figura 1. Încuiați geanta de scule pentru șa.
a. Introduceți cheia în butonul de blocare (7) și rotiți o jumătate de tură în sens orar.
b. Scoateți cheia
Demontarea
  1. Consultați Figura 1. Deschideți geanțile de scule.
  2. Țineți cu o mână geanta de scule și cu cealaltă eliminați șuruburile de montare (1) a genții de scule.
    3. OBSERVAȚIE
    Nu este necesar să înlăturați inelul O (3) și distanțierul de pe șuruburile de montare a genții de scule. Inelul de etanșare este folosit pentru a ajuta la menținerea distanțierului pe poziție, dar nu trebuie sa fie prezent.
  3. Ridicați geanta de scule pentru a decupla tijele de andocare (6) din garnitura inelară a suportului de andocare (5).
Montarea
1. Consultați Figura 1. Asigurați-vă că distanțierele (2), garniturile inelare (3) și garniturile (5) sunt instalate și în bună stare.
OBSERVAȚIE
Dacă observați deteriorări sau uzură, consultați un dealer Harley-Davidson.
2. Aliniați tijele de andocare ale genții de scule cu garnitura inelară a suportului de andocare (5).
3. Aliniați gențile de scule cu găurile de montare pe suportul apărătorii (4).
4. Instalați șuruburile de montare a genții de scule. Strângeți.
Cuplu: 28,5–36,5 N·m (21–27 ft-lbs) Șuruburile de montare a genții de scule
5. Închideți geanta de scule.
6. Asigurați-vă că respectivul capac s-a fixat sigur.
AVERTISMENT
Nu permiteți pasagerului să folosească gențile de scule ca puncte de susținere. Nefolosirea unei benzi de susținere destinate pasagerilor pentru a se ține în timpul călătoriei ar putea conduce la deces sau la vătămări grave. (00081a)
AVERTISMENT
Consultați secțiunea ACCESORII ȘI BAGAJE din secțiunea SIGURANȚA PE PRIMUL LOC din manualul de utilizare. Încărcarea necorespunzătoare sau instalarea neadecvată a accesoriilor pot cauza defectarea componentelor și pot afecta negativ stabilitatea, manevrabilitatea și performanța, fapt care ar putea conduce la deces sau la vătămări grave. (00021c)
Pentru încărcarea corespunzătoare a genții de scule pentru șa, consultați secțiunea Accesorii și încărcătură a Să vorbim mai întâi despre siguranță → Regulile de utilizare în siguranță .
Pentru modalități corespunzătoare de întreținere a genții de scule pentru șa, consultați După cursă → Îngrijirea pielii și a vinilinului .

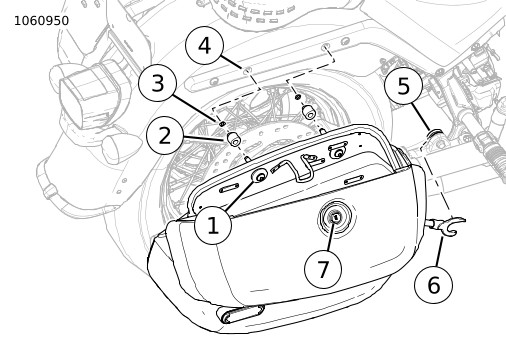

1Șurub (2)
2Distanțier (2)
3Inel de etanșare (2)
4Suportul apărătorii
5Garnitura inelară a suportului de montare
6Tija de andocare
7Butonul încuietorii/de blocare
Figura 1. Ansamblul genții de scule
