Consumabile

Descriere	Cod de produs	Mărime
LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (ALBASTRU)	99642-97	6 ml (¼ fl oz)

Demontare

Filtrul circular de aer

Consultați Figura 1 sau Figura 2 . Înlăturați capacul filtrului de aer.
1. Scoateți șuruburile (1).
2. Scoateți capacul (2).
Scoateți elementul filtrului.
1. Scoateți șuruburile (6).
2. Înlăturați elementul filtrului (4) în timp ce trageți tubul supapei de aerisire (5) din element.
Scoateți tubul supapei de aerisire (5) din bolțurile acesteia.
Inspectați tubul supapei de aerisire și fitingurile pentru a vedea dacă există semne de deteriorare. Înlocuiți dacă este necesar.
Curățați și inspectați elementul filtrului. Înlocuiți dacă este necesar.

Filtrul oval de aer

Consultați Figura 3 . Înlăturați inserția ornamentului filtrului de aer.
1. Înlăturați șuruburile inserției ornamentului (1).
2. Îndepărtați inserția ornamentului (2).
Scoateți capacul și elementul filtrului de aer.
1. Scoateți șuruburile (3).
2. Scoateți capacul (4).
3. Scoateți elementul filtrului (5).
Curățați și inspectați elementul filtrului. Înlocuiți dacă este necesar.

Curățarea elementului filtrului

OBSERVAȚIE

Nu loviți elementul filtrului de o suprafață dură pentru a îndepărta murdăria.
Nu utilizați ulei pentru filtrul de aer pe elementul filtrului de hârtie îmbinată cu sârmă Harley-Davidson.

AVERTISMENT

Nu utilizați benzină sau dizolvanți pentru curățarea elementului filtrului. Agenții de curățare inflamabili pot duce la incendiu în interiorul sistemului de admisie, fapt ce ar putea conduce la deces sau la vătămări grave. (00101a)

Curățați elementul filtrului.
1. Spălați elementul filtrului și tuburile supapei de aerisire în apă călduță cu detergent neutru.
2. Lăsați elementul filtrului să se usuce cu aer sau utilizați aer comprimat la presiune joasă din interior.
3. Țineți elementul filtrului ridicat la o sursă de lumină puternică. Elementul este suficient de curat când lumina se vede uniform prin suport.
4. Înlocuiți elementul filtrului dacă este deteriorat sau dacă suportul filtrului nu poate fi curățat corespunzător.

Protecție pentru ploaie

Dacă modelul este echipat cu filtru oval de aer: Consultați Figura 3 . În condiții de ploaie sau de umiditate, deoarece elementul filtrului este expus, apa poate pătrunde la motor. Când este parcată, apa poate provoca o coroziune internă sau deteriorarea motorului. În rulare, apa poate provoca rateuri ale motorului. În condiții de ploaie sau de umiditate, montați protecția pentru ploaie (6) peste ansamblul filtrului de aer, pentru a minimaliza pătrunderea apei.

Instalarea

Filtrul circular de aer

Consultați Figura 1 sau Figura 2 . Montați elementul filtrului
1. Montați tubul supapei de aerisire (5) pe bolțurile acesteia.
2. Instalați elementul filtrului (4) în timp ce împingeți tubul supapei de aerisire în element.
3. Montați șuruburile (6). Strângeți la 5,4–8,1 N·m (48–72 in-lbs) .
Verificați ca sigiliul din cauciuc (3) să fie așezat corespunzător și ca nimic să nu fie deteriorat. Înlocuiți dacă este necesar.
Montați capacul filtrului de aer.
1. Aplicați LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (ALBASTRU) (99642-97) pe filetele șurubului (1).
2. Montați capacul (2).
Montați șurubul (1).
1. Capac cu un singur șurub: Strângeți la 5,6–7,3 N·m (50–65 in-lbs) .
2. Capac cu cinci șuruburi: Montați șuruburile (1). Strângeți în cruce la 5,4–8,1 N·m (48–72 in-lbs) .

Filtrul oval de aer

Consultați Figura 3 . Montați capacul și elementul filtrului de aer.
1. Montați elementul filtrului (5).
2. Montați capacul (4).
3. Montați șuruburile (3). Strângeți la 5,7–6,75 N·m (50–60 in-lbs) .
Montați inserția ornamentului filtrului de aer.
1. Montați inserția ornamentului (2).
2. Montați șuruburile inserției ornamentului (1). Strângeți la 3–3,6 N·m (27–32 in-lbs) .

1	Șurub al capacului
2	Capac
3	Dispozitiv de etanșare
4	Element de filtru
5	Tubul supapei de aerisire
6	Șuruburile filtrului (3)

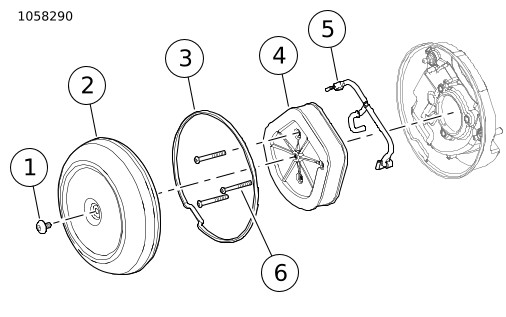

Figura 1. Filtru de aer: Șurub unic

1	Șurub al capacului (5)
2	Capac
3	Dispozitiv de etanșare
4	Element de filtru
5	Tubul supapei de aerisire
6	Șuruburile filtrului (3)

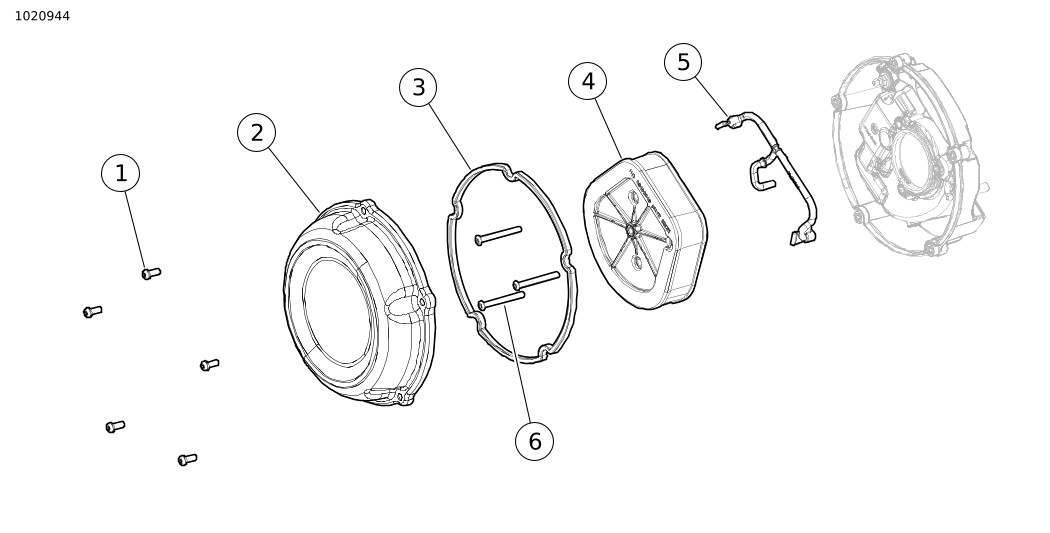

Figura 2. Filtru de aer: Cinci șuruburi

1	Șurub (2)
2	Inserția ornamentului
3	Șurub (2)
4	Capac
5	Element de filtru
6	Protecție pentru ploaie

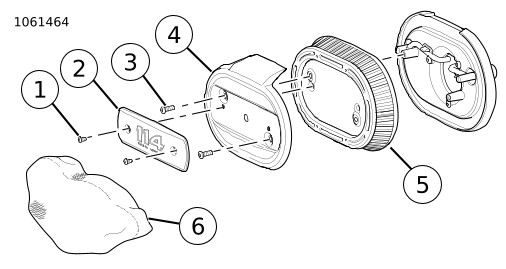

Figura 3. Filtru de aer: Oval
