NOTIFICARE

Cadrele genții de scule pentru șa trebuie să fie așezate complet și fixate în siguranță cu ajutorul elementelor de montare. Nerespectarea acestei instrucțiuni poate duce la desprinderea și/sau deteriorarea genților de scule. (00171b)

AVERTISMENT

Nu depășiți capacitatea specificată pentru greutatea genților de scule. Transportați greutăți egale în fiecare geantă. O greutate prea mare în gențile de scule poate cauza pierderea controlului asupra vehiculului, fapt care ar putea conduce la deces sau la vătămări grave. (00383a)

OBSERVAȚIE

Capacitatea maximă a greutății genții de scule este de 6,80 kg (15 lb) per geantă.

Deschiderea

1.	Consultați Figura 1. Deblocați geanta de scule pentru șa. a. Introduceți cheia în slotul de blocare (1) și rotiți un sfert de tură în sens antiorar. b. Scoateți cheia.
2.	Ridicați maneta încuietorii (2).
3.	Deschideți geanta de scule pentru șa trăgând și îndepărtând clema exterioară (3) de clema interioară.

Închiderea

1.	Consultați Figura 1. Închideți geanta de scule. a. Închideți clema ridicând clema exterioară (3). b. Ținând clema exterioară a genții de scule pentru șa închisă, coborâți maneta încuietorii (2).
2.	Încuiați geanta de scule pentru șa. a. Introduceți cheia în slotul de blocare (1) și rotiți un sfert de tură în sens orar. b. Scoateți cheia.

Demontarea

1.	Consultați Figura 1. Deschideți clema exterioară (3) a genții de scule pentru șa.
2.	Trageți și rotiți butonul de blocare (4) în poziția deblocat (5).
3.	Închideți clema exterioară a genții de scule pentru șa și coborâți maneta încuietorii (2).
4.	Consultați Figura 3. Glisați geanta de scule pentru șa spre spate pentru a decupla tija de andocare (4) din garnitura inelară a suportului de montare (5).
5.	Ridicați geanta de scule îndepărtând-o de motocicletă.

Montarea

1.	Consultați Figura 1. Deschideți clema exterioară (3) a genții de scule pentru șa.
2.	Trageți și rotiți butonul de blocare (4) în poziția deblocat (5).
3.	Consultați Figura 2 și Figura 3 . Plasați suportul de montare a genții de scule pentru șa (2) pe știfturile de montare (3) aliniind tija de andocare a genții (4) cu garnitura inelară a suportului de montare (5). Glisați geanta de scule pentru șa complet spre față.
4.	OBSERVAȚIE Steagul indicator arată doar situația în care butonul de blocare este în poziția debolcat. Nu utilizați steagul indicator(1) pentru a bloca sau debloca geanta de scule pentru șa în raport cu motocicleta. Rotiți butonul de blocare în poziţia blocat, până când auziți un clic. Fără a trage butonul în exterior, asigurați-vă că acesta nu se poate roti înapoi, în poziția deblocat.
5.	Asigurați-vă că steagul indicator (1) nu este vizibil și că geanta de scule pentru șa este fixată în siguranță.
6.	Trageți în spate geanta de scule pentru a verifica dacă este fixată.
7.	Închideți geanta de scule.

AVERTISMENT

Nu permiteți pasagerului să folosească gențile de scule ca puncte de susținere. Nefolosirea unei benzi de susținere destinate pasagerilor pentru a se ține în timpul călătoriei ar putea conduce la deces sau la vătămări grave. (00081a)

AVERTISMENT

Consultați secțiunea ACCESORII ȘI BAGAJE din secțiunea SIGURANȚA PE PRIMUL LOC din manualul de utilizare. Încărcarea necorespunzătoare sau instalarea neadecvată a accesoriilor pot cauza defectarea componentelor și pot afecta negativ stabilitatea, manevrabilitatea și performanța, fapt care ar putea conduce la deces sau la vătămări grave. (00021c)

Pentru încărcarea corespunzătoare a genții de scule pentru șa, consultați secțiunea Accesorii și încărcătură a Să vorbim mai întâi despre siguranță → Regulile de utilizare în siguranță .

1	Blocare
2	Maneta încuietorii
3	Clema exterioară
4	Mâner de blocare
5	Poziția deblocată
6	Poziția blocată

Figura 1. Buton de blocare a genții de scule pentru șa

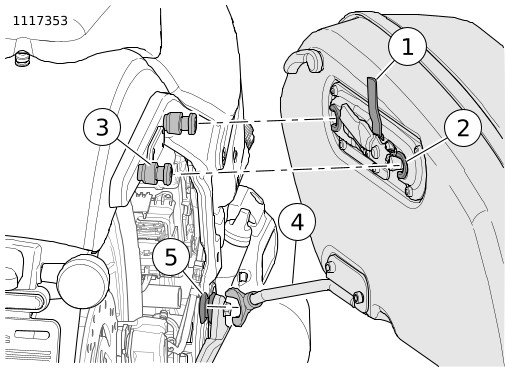

1	Steag indicator (poziția deblocat)
2	Suportul de montare
3	Știftul de montare (2)
4	Tija de andocare
5	Garnitura inelară a suportului de montare

Figura 2. Suportul de montare a genții de scule pentru șa

1	Steag indicator (poziția deblocat)
4	Tija de andocare
5	Garnitura inelară a suportului de montare

Figura 3. Tija de andocare a genții de scule pentru șa
