Speciális szerszámok
LeírásCikkszMenny.
SPANNER WRENCH KIT (villáskulcskészlet)
14900102
1

Az előfeszítés értékének kiszámítása
FIGYELEM
Ne lépje túl se a motorkerékpár megengedett legnagyobb össztömegét (GVWR), se a megengedett tengelyterhelését (GAWR). A terhelhetőség túllépése meghibásodást okozhat, károsan érintheti a stabilitást, kezelhetőséget és teljesítményt, ami súlyos, akár végzetes személyi sérüléshez is vezethet. (00016f)
Állítsa be a felfüggesztést a terheléshez, a vezetési stílushoz és a kívánt kényelemhez. Növelje meg az előfeszítést a nagyobb terheléshez. Kisebb súly esetén csökkentse az előfeszítést. NA jármű terhelésénél ne lépje túl a megengedett legnagyobb össztömeget (GVWR) vagy a megengedett tengelyterhelést (GAWR).
MEGJEGYZÉS
A motorkerékpár konfigurációjának meghatározásához olvassa le az alvázszámra (VIN) nyomott, konfigurációra utaló karaktert. Lásd: Az Ön motorkerékpárja → Alvázszám (VIN).
  1. A megfelelő előfeszítés kiszámításához adja hozzá a motoros súlyát az utas és/vagy a poggyász teljes súlyához.
    1. FLDE: lásd: Táblázat 1.
    2. FLFB: lásd: Táblázat 2.
    3. FLHC: lásd: Táblázat 3.
    4. FLSB: lásd: Táblázat 4.
    5. FLSL: lásd: Táblázat 5.
    6. FXBB, FXLR: lásd: Táblázat 6.
    7. FXBR: lásd: Táblázat 7.
    8. FXFB: lásd: Táblázat 8.
Táblázat 1. Felfüggesztés előfeszítési táblázat: FLDE
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
0
0,5
1
1,5
2
2,5
2,5
3
3,5
4
180
82
0,5
1
1,5
1,5
2
2,5
3
3,5
4
4,5
200
91
0,5
1
1,5
2
2,5
3
3,5
4
4,5
4,5
220
100
1
1,5
2
2,5
3
3,5
3,5
4
4,5
5
240
109
1,5
2
2,5
2,5
3
3,5
4
4,5
5
5
260
118
1,5
2
2,5
3
3,5
4
4,5
5
5
NA
280
127
2
2,5
3
3,5
4
4,5
NA
NA
NA
NA
300
136
2,5
3
3,5
NA
NA
NA
NA
NA
NA
NA
Táblázat 2. Felfüggesztés előfeszítési táblázat: FLFB
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
0
0,5
1
1,5
2
2,5
3
3,5
4
4
180
82
0,5
1
1,5
2
2,5
3
3
3,5
4
4,5
200
91
1
1,5
2
2
2,5
3
3,5
4
4,5
5
220
100
1
1,5
2
2,5
3
3,5
4
4,5
5
5
240
109
1,5
2
2,5
3
3,5
4
4
4,5
5
5
260
118
2
2,5
3
3
3,5
4
4,5
5
5
5
280
127
2
2,5
3
3,5
4
4,5
5
5
5
NA
300
136
2,5
3
3,5
4
4,5
5
NA
NA
NA
NA
Táblázat 3. Felfüggesztés előfeszítési táblázat: FLHC
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
180
82
1
1,5
2
2,5
3
3
3,5
4
4,5
5
200
91
1
1,5
2
2,5
3
3,5
4
4,5
5
5
220
100
1,5
2
2,5
3
3,5
4
4,5
5
5
5
240
109
2
2,5
3
3,5
4
4,5
4,5
5
5
5
260
118
2
2,5
3
3,5
4
4,5
5
5
5
NA
280
127
2,5
3
3,5
4
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
Táblázat 4. Felfüggesztés előfeszítési táblázat: FLSB
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
1
1,5
2
2,5
3
3,5
4
4,5
5
5
180
82
1
1,5
2
2,5
3
3,5
4
4,5
5
5
200
91
1,5
2
2,5
3
3,5
4
4,5
5
5
5
220
100
2
2,5
3
3,5
4
4,5
5
5
5
5
240
109
2,5
3
3,5
4
4,5
5
5
5
5
5
260
118
2,5
3
3,5
4
4,5
5
5
5
5
5
280
127
3
3,5
4
4,5
5
5
5
5
5
5
300
136
3,5
4
4,5
5
5
5
5
5
5
NA
Táblázat 5. Felfüggesztés előfeszítési táblázat: FLSL
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
1
2
3
4
5
6
7
7
7
7
180
82
2
2
3
4
5
6
7
7
7
7
200
91
2
3
4
5
6
7
7
7
7
7
220
100
3
4
5
6
7
7
7
7
7
7
240
109
4
5
5
6
7
7
7
7
7
7
260
118
4
5
6
7
7
7
7
7
7
7
280
127
5
6
7
7
7
7
7
7
7
7
300
136
6
7
7
7
7
7
7
NA
NA
NA
Táblázat 6. Felfüggesztés előfeszítési táblázat: FXBB, FXLR
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
1
1
2
3
4
5
6
7
7
7
180
82
1
2
3
4
5
6
6
7
7
7
200
91
2
3
4
4
5
6
7
7
7
7
220
100
2
3
4
5
6
7
7
7
7
7
240
109
3
4
5
6
7
7
7
7
7
7
260
118
4
5
5
6
7
7
7
7
7
7
280
127
4
5
6
7
7
7
7
7
7
7
300
136
5
6
7
7
7
7
7
7
7
7
Táblázat 7. Felfüggesztés előfeszítési táblázat: FXBR
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3
3,5
4
200
91
0,5
1
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
240
109
1
1,5
2
2,5
3
3,5
4
4,5
4,5
5
260
118
1,5
2
2,5
3
3
3,5
4
4,5
5
5
280
127
1,5
2
2,5
3
3,5
4
4,5
5
5
5
300
136
2
2,5
3
3,5
4
4,5
5
5
5
5
Táblázat 8. Felfüggesztés előfeszítési táblázat: FXFB
AZ UTAS, A POGGYÁSZ ÉS A TARTOZÉKOK TOVÁBBI EGYÜTTES TÖMEGE
LB
0
20
40
60
80
100
120
140
160
180
KG
0
9
18
27
36
45
54
64
73
82
MOTOROS TÖMEGE
LB
KG
Az előfeszítés beállítása
160
73
0
0
0,5
1
1,5
2
2,5
3
3,5
4
180
82
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
200
91
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
220
100
0,5
1
1,5
2
2,5
3
3,5
4
4,5
NA
240
109
1
1,5
2
2,5
3
3,5
4
NA
NA
NA
260
118
1,5
2
2,5
3
NA
NA
NA
NA
NA
NA
280
127
1,5
2
NA
NA
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
Beállítás
MEGJEGYZÉS
Úgy állítsa be a lengéscsillapítót, hogy közben a motorkerékpár az oldaltámaszon nyugszik.
  1. Bütykös tárcsás kivitel: lásd: Ábra 1.
    1. Vegye le az ülést.
      2. MEGJEGYZÉS
      A mellékelt állítókulcsot használat előtt össze kell szerelni.
    2. Illessze be a SPANNER WRENCH KIT (villáskulcskészlet) (Cikksz:14900102) csapját a hátsó lengéscsillapító réseibe, és fordítsa el a bütykös tárcsát úgy, hogy a mutatója (1) a megfelelő előfeszítési értékre (2) mutasson.
  2. Hidraulikus külső: lásd: Ábra 2.
    1. Az előfeszítés növeléséhez forgassa balra, a csökkentéséhez pedig jobbra a beállító gombot addig, amíg a kijelző a megfelelő előfeszítést nem mutatja.
  3. Ülés alatti hidraulikus: lásd: Ábra 3.
    1. Vegye le az ülést.
      2. MEGJEGYZÉS
      A mellékelt állítókulcsot használat előtt össze kell szerelni.
    2. A SPANNER WRENCH KIT (villáskulcskészlet) (Cikksz:14900102) dugókulcsos végével forgassa balra a beállító csavart az előfeszítés növeléséhez, a csökkentéséhez pedig jobbra addig, amíg a kijelző a megfelelő előfeszítést nem mutatja.
1Jelző
2Az előfeszítés beállítása

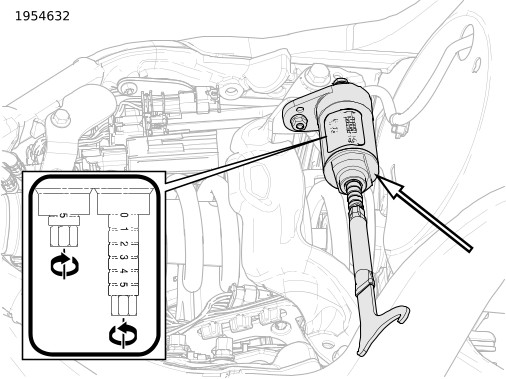

Ábra 1. Előfeszítést beállító bütykös tárcsa
Ábra 2. Előfeszítést beállító gomb
Ábra 3. Előfeszítést beállító csavar
Ábra 4. Villáskulcskészlet
