Potrošni material

Opis	Št. dela	Velikost
SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 243 SREDNJA MOČ (MODRO)	99642-97	6 ml (¼ fl oz)

Odstranjevanje

Okrogli čistilec zraka

Glejte Slika 1 ali Slika 2. Odstranite pokrov čistilca zraka.
1. Odstranite vijake (1).
2. Odstranite pokrov (2).
Odstranite filtrirni element.
1. Odstranite vijake (6).
2. Cev odzračevalnika (5) potegnite vstran od elementa in odstranite filtrirni element (4).
Iz sornikov odzračevalnika odstranite cev odzračevalnika (5).
Preverite, ali so pritrdilni elementi in cev odzračevalnika poškodovani. Po potrebi ga zamenjajte.
Očistite in preglejte filtrirni element. Po potrebi ga zamenjajte.

Ovalni čistilec zraka

Glejte Slika 3. Odstranite prižemni vstavek čistilca zraka.
1. Odstranite vijake prižemnega vstavka (1).
2. Odstranite prižemni vstavek (2).
Odstranite pokrov in filtrirni element.
1. Odstranite vijake (3).
2. Odstranite pokrov (4).
3. Odstranite filtrirni element (5).
Očistite in preglejte filtrirni element. Po potrebi ga zamenjajte.

Menjava elementa filtra

OPOMBA

Ne udarjajte s filtrirnim elementom ob trdno podlago, da bi odstranili umazanijo.
Na papirnatem/žičnem mrežastem elementu zračnega filtra Harley-Davidson ne uporabljajte olja za filter čistilca zraka.

OPOZORILO

Za čiščenje filtrirnega elementa ne uporabljajte bencina ali topil. Vnetljiva čistila lahko povzročijo vžig sistema sesanja, kar lahko povzroči hude poškodbe ali smrt. (00101a)

Očistite filtrirni element.
1. Filtrirni element in cevi odzračevalnika umijte v topli vodi z nežnim čistilnim sredstvom.
2. Počakajte, da se filtrirni element posuši na zraku ali uporabite nizkotlačni stisnjen zrak.
3. Filtrirni element podržite proti močnemu viru svetlobe. Element je dovolj čist, če skozenj enotno prodira svetloba.
4. Če je filtrirni element poškodovan ali ga ne morete zadostno očistiti, ga zamenjajte.

Zaščita pred dežjem (Rain Sock)

Pri opremi z ovalnim čistilcem zraka: glejte Slika 3. V mokrih in deževnih razmerah lahko zaradi izpostavljenosti filtrirnega elementa v motor vdre voda. Ko je motocikel parkiran, lahko voda povzroči notranjo korozijo motorja in poškodbe. Ko je motocikel v teku, lahko voda povzroči napačen vžig motorja. V mokrih in deževnih razmerah na sklop čistilca zraka namestite zaščito pred dežjem (6), da zmanjšate vdor vode.

Montaža

Okrogli čistilec zraka

Glejte Slika 1 ali Slika 2. Namestite filtrirni element.
1. Na sornike odzračevalnika namestite cev odzračevalnika (5).
2. Cev odzračevalnika potisnite v element in namestite filtrirni element (4).
3. Namestite vijake (6). Privijte do 5,4–8,1 N·m (48–72 in-lbs).
Prepričajte se, da je gumijasto tesnilo (3) pravilno nameščeno in ni poškodovano. Po potrebi ga zamenjajte.
Namestite pokrov čistilca zraka.
1. Na navoj vijaka (1) nanesite SREDSTVO ZA NAVOJE IN TESNILNO SREDSTVO LOCTITE 243 SREDNJA MOČ (MODRO) (99642-97).
2. Namestite pokrov (2).
Namestite vijak (1).
1. Pokrov z enim vijakom: privijte do 5,6–7,3 N·m (50–65 in-lbs).
2. Pokrov s petimi vijaki: Namestite vijake (1). Privijte v zvezdastem vzorcu do 5,4–8,1 N·m (48–72 in-lbs).

Ovalni čistilec zraka

Glejte Slika 3. Namestite pokrov in filtrirni element.
1. Namestite filtrirni element (5).
2. Namestite pokrov (4).
3. Namestite vijake (3). Privijte do 5,7–6,75 N·m (50–60 in-lbs).
Namestite prižemni vstavek čistilca zraka.
1. Namestite prižemni vstavek (2).
2. Namestite vijake prižemnega vstavka (1). Privijte do 3–3,6 N·m (27–32 in-lbs).

1	Vijak pokrova
2	Pokrov
3	Tesnilo
4	Filtrirni element
5	Cev odzračevalnika
6	Vijaki filtra (3)

Slika 1. Filter zraka: Enojni vijak

1	Vijak pokrova (5)
2	Pokrov
3	Tesnilo
4	Filtrirni element
5	Cev odzračevalnika
6	Vijaki filtra (3)

Slika 2. Filter zraka: Pet vijakov

1	Vijak (2)
2	Prižemni vstavek
3	Vijak (2)
4	Pokrov
5	Filtrirni element
6	Zaščita pred dežjem (Rain Sock)

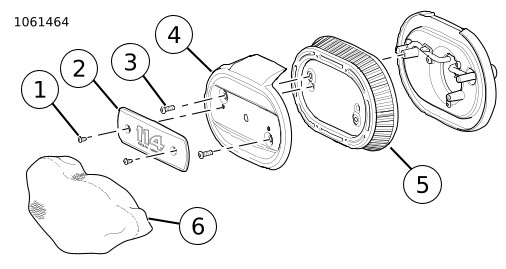

Slika 3. Filter zraka: Ovalni
