OPOZORILO

Funkcija samodejnega vklopa žarometa zagotavlja večjo vidnost voznika drugim voznikom. Zagotovite, da je žaromet vedno vklopljen. Slaba vidnost voznika drugim voznikom lahko povzroči hude poškodbe ali smrt. (00030b)

Priprava

1.	Preverite tlak pnevmatike.
2.	Nastavite predobremenitev zadnjih amortizerjev za voznika in predviden tovor.
3.	Napolnite rezervoar za gorivo ali dodajte enakovredno količino balasta.

Preverite poravnavo

1.	Glejte Slika 1. Motocikel parkirajte v linijo (1), ki je pravokotna na steno.
2.	Nastavite razdaljo motocikla od stene do sprednje osi. Razdalja: 7,6 m (25 ft)
3.	Narišite navpično osrednjo linijo (2) na steno poravnano z linijo (1).
4.	Ko je motorno kolo obremenjeno, usmerite sprednje kolo ravno proti steni. Izmerite razdaljo (4) od tal do sredine žarometa.
5.	Narišite vodoravno linijo (5) skozi navpično linijo (2) z uporabo enake mere višine kot je sredina žarnice kratkih luči.
6.	Poravnajte zgornji del žarišča do vodoravne linije (5) z žarometom, nastavljenim na kratke luči.
7.	Po potrebi prilagodite žaromet.

1	Pravokotna linija
2	Navpična linija
3	7,6 m (25 ft)
4	Osrednja linija žarnice kratkih luči
5	Vodoravna linija

Slika 1. Poravnava LED žarometa

Nastavite

Okroglo: FLHC, FLDE, FXBB in FXLR:

1.	Glejte Slika 2. Nastavite vodoravno poravnavo žarometa. a. Odvijte vodoravni nastavitveni vijak (2). Vodoravno nastavite žaromet, da bo žarek usmerjen naravnost naprej. b. Privijte vodoravni nastavitveni vijak: Navor: 25–40,6 N·m (18–30 ft-lbs) FLHC, FLDE Navor: 29,8–37,9 N·m (22–28 ft-lbs) FXBB, FXLR
2.	Nastavite navpična poravnavo žarometa. a. Odvijte navpični nastavitveni vijak (1). Navpično nastavite žaromet, da bo žarek usmerjen na vodoravno linijo. b. Privijte navpični nastavitveni vijak (1): Navor: 36,6–43,3 N·m (27–32 ft-lbs)

Okroglo: FLSB, FLSL:

1.	FLSB: Odstranite masko. Glejte Uporaba → Oklep. OPOMBA Vodoravna poravnava ni nastavljiva za žaromete FLSB in FLSL.
2.	Glejte Slika 2. Nastavite navpična poravnavo žarometa. a. Odvijte navpični nastavitveni vijak (1). Navpično nastavite žaromet, da bo žarek usmerjen na vodoravno linijo. b. Privijte navpični nastavitveni vijak (1): Navor: 36,6–43,3 N·m (27–32 ft-lbs)
3.	FLSB: Nazaj namestite masko.

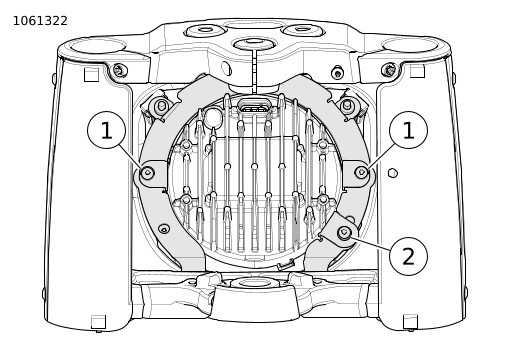

1	Vijak za navpično nastavljanje
2	Vijak za vodoravno nastavljanje

Slika 2. Nastavitev žarometa

FXBR/S in FXFB/S

1.	Glejte Slika 3 in Slika 4. Odvijte navpični nastavitveni vijak (3). Navpično nastavite žaromet, da bo žarek usmerjen na vodoravno linijo.
2.	Privijte navpični nastavitveni vijak (3): Navor: 13,5–17,6 N·m (10–13 ft-lbs) FXBR/S Navor: 14,9–19 N·m (11–14 ft-lbs) FXFB/S

1	Žaromet FXBR/S
2	Montažni nosilec
3	Vijak

Slika 3. Nastavitev žarometa

1	Žaromet FXFB/S
2	Montažni nosilec
3	Vijak (2)

Slika 4. Nastavitev žarometa

FLFB/S

1.	Glejte Slika 5. Zavrtite vodoravni nastavitveni vijak (1). Vodoravno nastavite žaromet, da bo žarek usmerjen naravnost naprej.
2.	Zavrtite navpični nastavitveni vijak (2): Navpično nastavite žaromet, da bo žarek usmerjen na vodoravno linijo.

1	Vodoravni nastavitveni vijak
2	Navpični nastavitveni vijak

Slika 5. Nastavitev žarometa

Zamenjava žarometa

Žaromet nima nadomestnih žarnic. V primeru okvare morate zamenjati celoten sklop. Za servis obiščite trgovca z motorji Harley-Davidson.
