1. Motocikel vozite tako dolgo, da motor doseže normalno obratovalno temperaturo. Izklopite motor.
OPOZORILO
Zagotovite, da pri menjavi tekočine maziva in tekočine ne zaidejo na pnevmatike, kolesa ali zavore. To lahko negativno vpliva na trenje, kar lahko povzroči izgubo nadzora nad motociklom ter hude poškodbe ali smrt. (00047d)
2. Postavite motorno kolo pokončno (ne nagnite na nagibno nogo) na ravni površini.
3. Glejte Slika 1. Izpraznite okrov primarne verige.
4. Očistite magnet izpustnega čepa. Če je na čepu prekomerna umazanija, preglejte stanje komponent okrova verige.
5. Namestite izpustni čep in novi tesnilni obroč. Privijte.
Navor: 19–28,5 N·m (14–21 ft-lbs) Izpustni čep okrova primarne verige
Slika 1. Demontaža/montaža izpustnega čepa okrova primarne verige
6. Glejte Slika 3. Odstranite vijake (3) in pokrov sklopke (2).
7. Odstranite tesnilo (1). Obrišite olje s primarnega pokrova in utora v pokrovu za pregled.
OPOMBA
FLSB ima na utoru na primarnem pokrovu nameščen pečat.
OPOMBA
Pazite, da primarnega ohišja verige ne prenapolnite z mazivom. Prenapolnjenje lahko povzroči zaskočenje sklopke, nepopolno stisnjenje sklopke, vlečenje sklopke in/ali otežen nevtralni položaj v prostem teku motorja. (00199b)
8. Dodajte mazivo.
a. Nalijte določeno količino MAZIVA ZA MENJALNIK IN OKROV PRIMARNE VERIGE FORMULA+ skozi odprtino pokrova sklopke. Glejte Preglednica 1.
b. Glejte Slika 2. Pravilna količina je približno na dnu tlačne plošče OD.
Preglednica 1. Mazivo primarnega ohišja verige
KOLIČINA*
SUHO POLNJENJE**
MOKRO POLNJENJE***
Oz
L
Oz
L
Širok primarni
46
1,.36
42
1,.24
Ozek primarni
40
1,.18
36
1,.06
* Količina je približna. Napolnite do dna tlačne plošče OD, ko je vozilo v pokončnem položaju.
** Pokrov je bil odstranjen in nameščen.
*** Mazivo je bilo izpraznjeno le skozi izpustni čep.

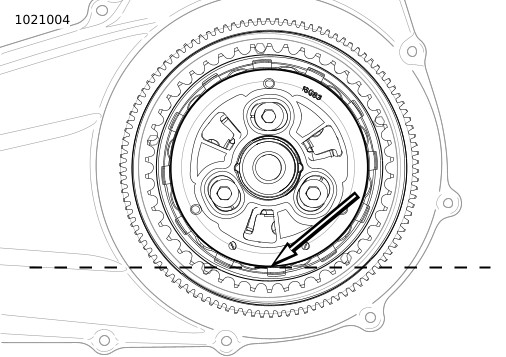

Slika 2. Nivo maziva primarnega ohišja verige
9. Namestite pokrov sklopke in novo tesnilo:
a. Glejte Slika 3. V utor v pokrovu namestite novo tesnilo (1).
b. Pritrdite pokrov sklopke z vijaki z robljenimi podložkami (3).
c. Glejte Slika 4. Privijte v prikazanem zaporedju.
Navor: 9,5–12,2 N·m (84–108 in-lbs) Vijak pokrova za pregled sklopke (razen FLSB)
Navor: 2,8–3,9 N·m (25–35 in-lbs) Vijaki pokrova za pregled sklopke (FLSB)
1Tesnilo
2Pregled pokrova sklopke
3Vijak in robljena podložka (5)
Slika 3. Pokrov sklopke (običajen)
Slika 4. Zaporedje pritegovanja pokrova sklopke
