คำเตือน
ตรวจสอบว่าโครงของกระเป๋าข้างเข้าที่และติดแน่นกับอุปกรณ์ยึดแล้ว หากไม่สามารถทำได้ อาจส่งผลให้กระเป๋าข้างหลุดและ/หรือเสียหายได้ (00171b)
คำเตือนอย่าใช้กระเป๋าข้างที่มีน้ำหนักมากเกินไป ใส่น้ำหนักเท่ากันในแต่ละถุง น้ำหนักในกระเป๋าข้างที่มากเกินไปอาจทำให้สูญเสียการควบคุมและอาจส่งผลให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00383a)
หมายเหตุ
ความจุน้ำหนักบรรทุกสัมภาระสูงสุดคือ 6.80 kg (15 lb) ในกระเป๋าห้อยท้ายแต่ละใบ
การเปิด
| 1. | ดู รูปภาพ 1 ปลดล็อคกระเป๋าข้างรถ a. ใส่กุญแจเข้ากับปุ่มสลัก (7) และหมุนทวนเข็มนาฬิกาครึ่งรอบ b. ดึงกุญแจออก | |
| 2. | กดปุ่มสลัก | |
| 3. | ยกฝาปิดจากด้านในของกระเป๋าข้างรถ |
การปิด
| 1. | ปิดฝาปิดกระเป๋าห้อยท้าย | |
| 2. | ตรวจสอบว่าฝาปิดแน่นหนา | |
| 3. | ดู รูปภาพ 1 ล็อคกระเป๋าท้ายรถ a. ใส่กุญแจเข้ากับปุ่มสลัก (7) แล้วหมุนตามเข็มนาฬิกาครึ่งรอบ b. ดึงกุญแจออก |
การถอดออก
- ดู รูปภาพ 1 เปิดกระเป๋าห้อยท้าย
- ใช้มือข้างหนึ่งเพื่อหนุนกระเป๋าห้อยท้ายและอีกมือหนึ่งในการถอดสลักเกลียวที่ทำจากอะลูมิเนียมออก (1)
- ยกกระเป๋าท้ายรถเพื่อปลดแกนยึดกระเป๋าท้ายรถ (6) จากวงแหวนแบร็คเก็ตที่ยึด (5)
หมายเหตุ
ไม่จำเป็นต้องถอด O-ring (3) และเครื่องแยก (2) ออกจากสกรูยึดกระเป๋าห้อยท้าย ใช้ O-ring เพื่อช่วยให้สามารถเก็บหมุดได้กับที่ แต่ไม่จำเป็นต้องมีอยู่
การติดตั้ง
| 1. | ดู รูปภาพ 1 ตรวจสอบครื่องแยก (2) โอริง (3) และแหวน (5) ว่าอยู่ในตำแหน่งและสภาพที่ดีหรือไม่ หมายเหตุ หากสังเกตเห็นความเสียหายหรือการสึกหรอ โปรดพบตัวแทนจำหน่าย Harley-Davidson | |
| 2. | จัดให้แกนยึดกระเป๋าท้ายรถพร้อมกับวงแหวนแบร็คเก็ตที่ยึด (5) | |
| 3. | จัดกระเป๋าห้อยท้ายด้วยเสายึดบนแท่นหนุนบังโคลน (4) | |
| 4. | ติดตั้งสกรูยึดกระเป๋าห้อยท้าย ขันให้แน่น แรงบิด: 28.5–36.5 N·m (21–27 ft-lbs) สกรูแท่นกระเป๋าห้อยท้ายให้แน่น | |
| 5. | ปิดกระเป๋าห้อยท้ายา | |
| 6. | ตรวจสอบว่าฝาปิดแน่นหนา |
คำเตือนอย่าปล่อยให้ผู้โดยสารใช้กระเป๋าข้างเหมือนเป็นที่จับยึด การไม่ใช้สายรัดที่ออกแบบมาสำหรับผู้โดยสารเพื่อให้สามารถจับไว้ในขณะขับขี่ อาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00081a)
คำเตือนดูหัวข้อ อุปกรณ์เสริมและสัมภาระบรรทุก ภายใต้ส่วนย่อยปลอดภัยไว้ก่อนในคู่มือสําหรับผู้ใช้รถของคุณ การโหลดสัมภาระหรือติดตั้งอุปกรณ์เสริมอย่างไม่เหมาะสมอาจทำให้ส่วนประกอบของรถไม่สามารถใช้งานได้และส่งผลลบต่อความเสถียรและการควบคุม ซึ่งทำให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00021c)
สำหรับการบรรจุของในกระเป๋าข้างรถที่เหมาะสม โปรดดูส่วนของอุปกรณ์เสริมและการบรรทุกสิ่งของใน
ส่วน ความปลอดภัยมาก่อน → กฎการปฏิบัติงานเพื่อความปลอดภัย
.
สำหรับการซ่อมบำรุงกระเป๋าข้างรถ ดู ส่วน หลังขับ → การดูแลหนังและไวนิล
| 1 | สกรู (2) |
| 2 | ที่กั้นระยะ(2) |
| 3 | โอริง (2) |
| 4 | ตัวหนุนบังโคลน |
| 5 | แหวนแบร็คเก็ตยึด |
| 6 | แท่นวาง |
| 7 | ปุ่มสลักยึด/ล็อค |

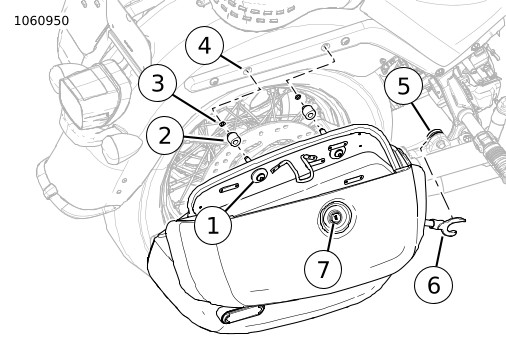

รูปภาพ 1 ชุดประกอบกระเป๋าห้อยท้าย
