การถอดแบตเตอรี่
  1. หมายเหตุ
    หากติดตั้งด้วยไซเรน: ดู ส่วน ระบบรักษาความปลอดภัย → ตัดการเชื่อมต่อกำลังไฟ ก่อนตัดการเชื่อมต่อกำลังไฟ
  2. ดู รูปภาพ 1 ตัดการเชื่อมต่อสายเคเบิลแบตเตอรี่ขั้วลบ (2)
  3. ถอดฝาปิด (4)
  4. เปิดคลิป (1) และนำชุดสายไฟ (3) ออกให้พ้นทาง
  5. ดู รูปภาพ 2 ตัดการเชื่อมต่อ เซ็นเซอร์วัดความเร็วล้อ (WSS) ขั้วต่อ (1)
  6. หมายเหตุ
    ใช้ความระมัดระวังเมื่อถอด WSS สายไฟออกจากแถบแบตเตอรี่ มิฉะนั้น อาจทำให้สายไฟและแถบยึดเกิดความเสียหายได้
  7. ถอด WSS สายไฟ (2) จากแท็บการกำหนดเส้นทางแล้วลบออกสายไฟออกจากแถบแบตเตอรี่
  8. ดู รูปภาพ 3 ถอดสายรัดแบตเตอรี่
    1. ปลดล็อกคลิปคงสภาพ (7)
    2. ตัดการเชื่อมต่อแท็บด้านหลัง (1) จากสายรัดแบตเตอรี่ (3) ไปยังถาดแบตเตอรี่ (4)
    3. ตัดการเชื่อมต่อแท็บซ้ายด้านหน้า (2) จากสายรัดแบตเตอรี่ไปยังถาดแบตเตอรี่
    4. ถอดสายรัดแบตเตอรี่
  9. ตัดการเชื่อมต่อสายเคเบิลแบตเตอรี่ขั้วบวก
  10. หมายเหตุ
    หากมีการถอดก้านวัดน้ำมันเครื่องออก ให้ปิดคลุมช่องเติมน้ำมันด้วยผ้าสะอาด เพื่อป้องกันการปนเปื้อนในน้ำมัน
  11. นำก้านวัดน้ำมันเครื่องออกหากจำเป็น
  12. ใช้มือหนึ่งดันด้านบนของแบตเตอรีขึ้นและไปด้านหลังด้วยฝ่ามือ
  13. ใช้มืออีกข้างรองแบตเตอรี่ไว้ จับด้วยทั้งสองมือเพื่อถอดแบตเตอรี่ออก
  14. ถอดแบตเตอรี่
การติดตั้งแบตเตอรี่
คำเตือน
ต่อสายแบตเตอรี่ขั้วบวก (+) ก่อน หากสายขั้วบวก (+) แตะพื้นขณะที่ต่ออยู่กับสายขั้วลบ (-) จะทำให้เกิดประกายไฟและแบตเตอรี่จะระเบิด ซึ่งอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00068a)
คำเตือน
เชื่อมต่อสายไฟเข้ากับขั้วแบตเตอรี่ที่ถูกต้อง การไม่ทำเช่นนั้น อาจส่งผลให้ระบบไฟฟ้าของมอเตอร์ไซค์ได้รับความเสียหาย (00215a)
    หมายเหตุ
    ตรวจสอบว่าแบตเตอรี่อยู่ภายใต้แท็บบน โมดูลควบคุมไฟฟ้า (ECM) แคดดี้ มุมซ้ายบนทางด้านหลัง
  1. ดู รูปภาพ 3 ติดตั้งแบตเตอรี่ในถาดแบตเตอรี่ (4)
  2. ติดตั้งก้านวัดน้ำมันเครื่องหากถอดออก
  3. เชื่อมต่อสายเคเบิลแบตเตอรี่ขั้วบวกไปยังขั้วต่อแบตเตอรี่ขั้วบวก ขันให้แน่น 8.1–10.8 N·m (72–96 in-lbs)
  4. ติดตั้งสายรัดแบตเตอรี่ (3)
    1. วางตำแหน่งสายรัดแบตเตอรี่
    2. เชื่อมต่อแท็บซ้ายด้านหน้า (2) บนสายรัดแบตเตอรี่ไปยังถาดแบตเตอรี่
    3. เชื่อมต่อแท็บด้านหลัง (1) บนสายรัดแบตเตอรี่ไปยังถาดแบตเตอรี่
    4. ล็อกคลิปคงสภาพ (7)
  5. ดู รูปภาพ 2 ติดตั้ง WSS สายไฟ (2) ไปยังสายรัดแบตเตอรี่
  6. เชื่อมต่อ WSS ขั้วต่อ (1)
  7. ดู รูปภาพ 1 วางตำแหน่งชุดสายไฟ (3) และคลิปล็อค (1)
  8. เชื่อมต่อสายเคเบิลแบตเตอรี่ขั้วลบ (2) ไปยังขั้วต่อแบตเตอรี่ขั้วลบ ขันให้แน่น 8.1–10.8 N·m (72–96 in-lbs)
  9. ติดตั้งฝาปิด (4)
  10. หมายเหตุ
    ตรวจสอบว่าได้ปิดแท็บปิดทั้งหมดในสายรัดแบตเตอรี่
1คลิป
2สายเคเบิลแบตเตอรี่ประจุลบ
3ชุดสายไฟ
4ฝาปิด
รูปภาพ 1 สายเคเบิลแบตเตอรี่ประจุลบและฝาปิด
1ขั้วต่อ   WSS
2การเดินสายไฟ   WSS
รูปภาพ 2 WSS และการเดินสายไฟ
1แท็บด้านหลัง
2แท็บด้านซ้ายหน้า
3สายรัดแบตเตอรี่
4ถาดแบตเตอรี่
5แท็บด้านหน้า
6ช่องด้านหน้า
7คลิปคงสภาพ

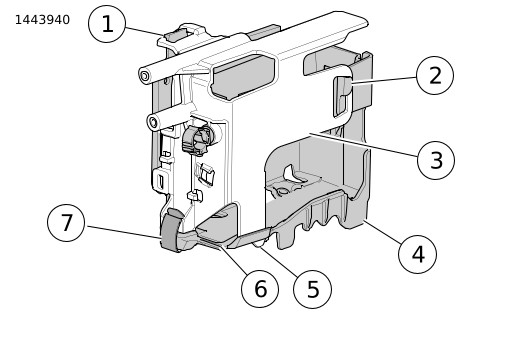

รูปภาพ 3 สายรัดและถาดแบตเตอรี่: (ถอดออกเพื่อความกระจ่าง)
