เครื่องมือเฉพาะ
รายละเอียดหมายเลขชิ้นส่วนจำนวน
ชุดเครื่องมือประแจปากขอ
14900102
1

คำนวณการตั้งค่าพรีโหลด
คำเตือน
อย่าบรรทุกเกินอัตราการรับน้ำหนักสุทธิของรถ (GVWR) หรือ อัตราการรับน้ำหนักสุทธิของเพลา (GAWR) หากขับขี่เกินอัตราการรับน้ำหนักเหล่านี้ อาจทำให้ส่วนประกอบของรถไม่สามารถใช้งานได้และส่งผลลบต่อความเสถียรและการควบคุม ซึ่งทำให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00016f)
ปรับระบบกันกระเทือนเพื่อให้เหมาะกับเงื่อนไขการบรรจุ รูปแบบการขับขี่ และความสบายส่วนตัว เพิ่มการพรีโหลดเพื่อปรับการบรรจุทั้งหมดให้เหมาะสม ลดการพรีโหลดหากกำลังบรรทุกน้ำหนักที่น้อยลง ห้ามเกินกว่า GVWR สูงสุดหรือ GAWR เมื่อกำลังบรรจุสิ่งของ
หมายเหตุ
เพื่อตรวจสอบการตั้งค่ามอเตอร์ไซค์ ให้ตรวจสอบลักษณะโมเดลที่ประทับบน VIN โปรดดู ส่วน มอเตอร์ไซค์ของคุณ → หมายเลขประจำยานพาหนะ (VIN)
1. เพิ่มน้ำหนักของผู้ขับขี่ไปยังน้ำหนักรวมของผู้โดยสารและ/หรือสิ่งของบรรทุกเพื่อระบุการตั้งค่าพรีโหลดที่เหมาะสม
a. Fat Boy 114 (FLFBS):
b. Heritage Classic (FLHCS), Low Rider ST (FXLRST), Low Rider El Diablo (FXRST):
c. Sport Glide (FLSB):
d. Street Bob 114 (FXBBS), Softail Standard (FXST):
e. Breakout 114 (FXBRS):
f. Fat Bob 114 (FXFBS):
g. Low Rider S (FXLRS):
ตาราง 1 ตารางการพรีโหลดระบบกันสะเทือน: Fat Boy 114 (FLFBS)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
0
0.5
1
1.5
2
2.5
3
3.5
4
4
180
82
0.5
1
1.5
2
2.5
3
3
3.5
4
4.5
200
91
1
1.5
2
2
2.5
3
3.5
4
4.5
5
220
100
1
1.5
2
2.5
3
3.5
4
4.5
5
5
240
109
1.5
2
2.5
3
3.5
4
4
4.5
5
5
260
118
2
2.5
3
3
3.5
4
4.5
5
5
5
280
127
2
2.5
3
3.5
4
4.5
5
5
5
NA
300
136
2.5
3
3.5
4
4.5
5
NA
NA
NA
NA
ตาราง 2 ตารางการพรีโหลดระบบกันสะเทือน: Heritage Classic (FLHCS), Low Rider ST (FXLRST), Low Rider El Diablo (FXRST)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
180
82
1
1.5
2
2.5
3
3
3.5
4
4.5
5
200
91
1
1.5
2
2.5
3
3.5
4
4.5
5
5
220
100
1.5
2
2.5
3
3.5
4
4.5
5
5
5
240
109
2
2.5
3
3.5
4
4.5
4.5
5
5
5
260
118
2
2.5
3
3.5
4
4.5
5
5
5
NA
280
127
2.5
3
3.5
4
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
ตาราง 3 ตารางการพรีโหลดระบบกันสะเทือน: Sport Glide (FLSB)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
1
1.5
2
2.5
3
3.5
4
4.5
5
5
180
82
1
1.5
2
2.5
3
3.5
4
4.5
5
5
200
91
1.5
2
2.5
3
3.5
4
4.5
5
5
5
220
100
2
2.5
3
3.5
4
4.5
5
5
5
5
240
109
2.5
3
3.5
4
4.5
5
5
5
5
5
260
118
2.5
3
3.5
4
4.5
5
5
5
5
5
280
127
3
3.5
4
4.5
5
5
5
5
5
5
300
136
3.5
4
4.5
5
5
5
5
5
5
NA
ตาราง 4 ตารางการพรีโหลดระบบกันสะเทือน: Street Bob 114 (FXBBS), Softail Standard (FXST)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
1
1
2
3
4
5
6
7
7
7
180
82
1
2
3
4
5
6
6
7
7
7
200
91
2
3
4
4
5
6
7
7
7
7
220
100
2
3
4
5
6
7
7
7
7
7
240
109
3
4
5
6
7
7
7
7
7
7
260
118
4
5
5
6
7
7
7
7
7
7
280
127
4
5
6
7
7
7
7
7
7
7
300
136
5
6
7
7
7
7
7
7
7
7
ตาราง 5 ตารางการพรีโหลดระบบกันสะเทือน: Breakout 114 (FXBRS)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
0
0
0.5
1
1.5
2
2.5
3
3.5
4
180
82
0
0.5
1
1.5
2
2.5
3
3
3.5
4
200
91
0.5
1
1
1.5
2
2.5
3
3.5
4
4.5
220
100
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
240
109
1
1.5
2
2.5
3
3.5
4
4.5
4.5
5
260
118
1.5
2
2.5
3
3
3.5
4
4.5
5
5
280
127
1.5
2
2.5
3
3.5
4
4.5
5
5
5
300
136
2
2.5
3
3.5
4
4.5
5
5
5
5
ตาราง 6 ตารางการพรีโหลดระบบกันสะเทือน: Fat Bob 114 (FXFBS)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
0
0
0.5
1
1.5
2
2.5
3
3.5
4
180
82
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
200
91
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
220
100
0.5
1
1.5
2
2.5
3
3.5
4
4.5
NA
240
109
1
1.5
2
2.5
3
3.5
4
NA
NA
NA
260
118
1.5
2
2.5
3
NA
NA
NA
NA
NA
NA
280
127
1.5
2
NA
NA
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
ตาราง 7 ตารางการพรีโหลดระบบกันสะเทือน: Low Rider S (FXLRS)
น้ำหนักเพิ่มเติมของผู้โดยสาร สัมภาระ และอุปกรณ์เสริม
ปอนด์
0
20
40
60
80
100
120
140
160
180
กก.
0
9
18
27
36
45
54
64
73
82
น้ำหนักผู้ขับขี่
ปอนด์
กก.
การตั้งค่าการพรีโหลด
160
73
0
0
0.5
1
1.5
2
2.5
3
3.5
4
180
82
0
0.5
1
1.5
2
2
2.5
3
3.5
4
200
91
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
220
100
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
240
109
1
1.5
2
2.5
3
3.5
3.5
4
4.5
5
260
118
1
1.5
2
2.5
3
3.5
4
4.5
5
NA
280
127
1.5
2
2.5
3
NA
NA
NA
NA
NA
NA
300
136
NA
NA
NA
NA
NA
NA
NA
NA
NA
NA
การปรับ
หมายเหตุ
ปรับโช้คด้วยการพักมอเตอร์ไซค์บนขาตั้ง
  1. รูปแบบเพลา: ดู รูปภาพ 1.
    1. ถอดที่นั่งออก
      2. หมายเหตุ
      ควรประกอบประแจปากขอที่มีให้ก่อนใช้งาน
    2. ใส่แท่งของ ชุดเครื่องมือประแจปากขอ (หมายเลขชิ้นส่วน:14900102) ในช่องในโช้คหลัง หมุนเพลาจนกว่าตัวบ่งชี้จะชี้ (1) ไปที่การตั้งค่าพรีดโหลดที่เหมาะสม (2)
  2. ไฮดรอลิกภายนอก: ดู รูปภาพ 2.
    1. หมุนปุ่มปรับตามเข็มนาฬิกาเพื่อเพิ่มการตั้งค่าพรีโหลดหรือทวนเข็มนาฬิกาเพื่อลดการตั้งค่าพรีโหลดจนกระทั่งตัวบ่งชี้จะแสดงการตั้งค่าพรีโหลดที่เหมาะสมในระดับ
  3. ไฮดรอลิกภายใต้ที่นั่ง: ดู รูปภาพ 3.
    1. ถอดที่นั่งออก
      2. หมายเหตุ
      ควรประกอบประแจปากขอที่มีให้ก่อนใช้งาน
    2. การใช้ปลายเต้าเสียบของ ชุดเครื่องมือประแจปากขอ (หมายเลขชิ้นส่วน:14900102) หมุนสกรูปรับตามเข็มนาฬิกาเพื่อเพิ่มการตั้งค่าพรีโหลด หรือทวนเข็มนาฬิกาเพื่อลดการตั้งค่าพรีโหลด จนกว่าตัวบ่งชี้จะแสดงการตั้งค่าพรีโหลดที่เหมาะสม
1ตัวชี้วัด
2การตั้งค่าพรีโหลด

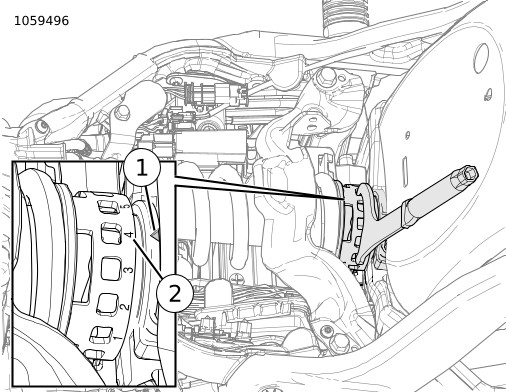

รูปภาพ 1 พรีโหลดลูกเบี้ยวที่ปรับแต่ง
รูปภาพ 2 ลูกบิดการปรับการพรีโหลด

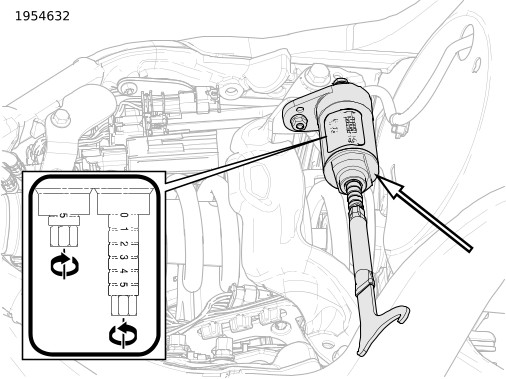

รูปภาพ 3 พรีโหลดสกรูที่ปรับแต่ง

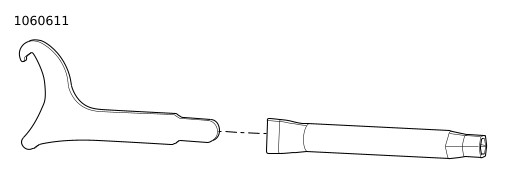

รูปภาพ 4 ชุดเครื่องมือประแจปากขอ
