REMARQUE
Pour éviter les rayures, faire preuve de prudence lors du nettoyage des faces du module instrument. Certains modèles de motos peuvent avoir des faces peintes à l'acrylique.
Carburant
Voir Figure 1 , Figure 2 , Figure 3 ou Figure 4 . La jauge de carburant affiche huit barres lorsque le réservoir de carburant est plein. Chaque barre représente environ un huitième de la capacité totale de carburant.
Indicateur de vitesse
AVERTISSEMENT
Conduire à des vitesses appropriées à la route et aux conditions existantes, et ne jamais dépasser la limite de vitesse affichée. Une vitesse excessive risque d’entraîner une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00008a)
L'indicateur de vitesse indique les miles par heure (modèles américains uniquement) ou les kilomètres par heure (modèles internationaux uniquement). Il peut également indiquer les deux valeurs (mi/h et km/h) dans les marchés qui le requièrent.
L'éclairage de fond des instruments est activé après un léger retard. Les changements d'éclairage ambiant, comme lorsque la moto passe sous un tunnel, peuvent modifier rapidement l'éclairage de fond.
Compteur kilométrique
En appuyant sur le bouton du compteur de trajet avec le commutateur MARCHE/ARRÊT dans une position quelconque, le relevé du compteur kilométrique est activé.
La fenêtre du compteur kilométrique fournit aussi les affichages sélectionnés suivants :
Appuyer sur le bouton du compteur de trajet et le relâcher pour faire défiler les affichages.
Compteurs de trajet A et B
Voir Figure 5 . Pour vérifier le kilométrage ou remettre à zéro les compteurs de trajet, le commutateur MARCHE/ARRÊT doit être en position MARCHE. Enfoncer et relâcher le bouton du compteur de trajet (1) jusqu'à ce que le registre souhaité de compteur de trajet A (2) ou B (3) soit affiché. Un A ou un B figurant sur la droite de la fenêtre d'affichage identifie le compteur de trajet.
Pour réinitialiser ou remettre à zéro les compteurs de trajet, le compteur de trajet souhaité (A ou B) doit figurer dans la fenêtre d'affichage. Maintenir enfoncé le bouton du compteur de trajet pendant trois secondes environ. Le compteur de trajet se remet à zéro.
Compte-tours/Sélection de vitesse
Voir Figure 5 . Enfoncer et relâcher le bouton du compteur de trajet pour faire défiler les affichages sur le compteur kilométrique. Le compteur kilométrique affiche la vitesse du moteur en tours/minute (tr/min).
La sélection de vitesse actuelle (1 à 6) s'affiche à côté du compteur kilométrique. Le nombre du rapport reste vide si le véhicule est immobile, si la boîte de vitesse est au point mort ou si le levier d'embrayage est actionné.

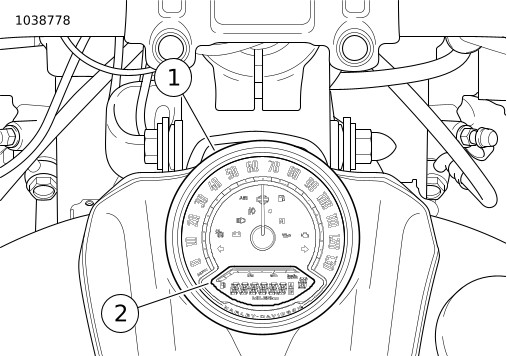

1Indicateur de vitesse
2Tableau de bord
3Jauge de carburant/compteur kilométrique/compte-tours
Figure 1. Instruments : Heritage Classic (FLHCS)
1Indicateur de vitesse
2Jauge de carburant/compteur kilométrique/compte-tours
Figure 2. Instruments : Fat Boy 114 (FLFBS), Sport Glide (FLSB)

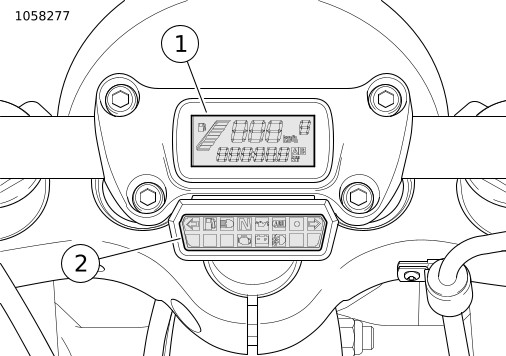

1Indicateur de vitesse/jauge de carburant/compteur kilométrique/compte-tours
2Tableau de bord
Figure 3. Instruments : IM numérique (typique)

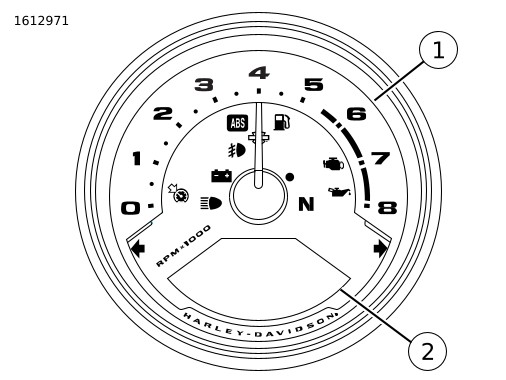

1Compte-tours
2Indicateur de vitesse/jauge de carburant/compteur kilométrique
Figure 4. Instruments : Fat Bob 114 (FXFBS), Low Rider S (FXLRS)

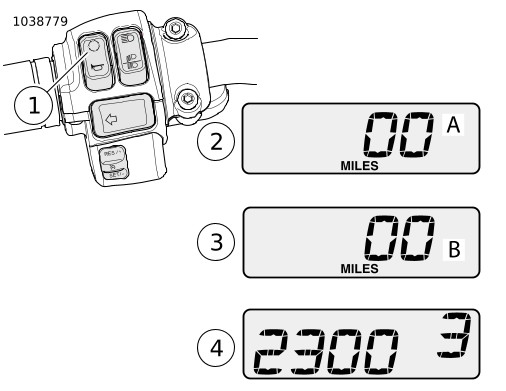

1Bouton du compteur de trajet
2Compteur de trajet A
3Compteur de trajet B
4Vitesse et tr/min
Figure 5. Compteurs de trajet, compte-tours et sélection de vitesse
