Généralités
Emplacement
Voir Figure 1 . Les 17 caractères du VIN sont gravés sur le côté droit du cadre près de la colonne de direction. Dans certains marchés, une étiquette VIN imprimée est également attachée au tube descendant avant.
VIN abrégé
Un numéro d'identification de véhicule (VIN) abrégé, indiquant le modèle de véhicule, le type de moteur, l'année-modèle et le numéro de séquence, est gravé sur le côté gauche du carter moteur, entre les cylindres du moteur.
REMARQUE
Lors de la commande de pièces ou en cas de questions concernant la moto, toujours fournir le numéro d'identification de véhicule (VIN) complet à 17 caractères.
| 1 | Identification Numéro d'identification de véhicule (VIN) |
| 2 | VIN étiquette |
Figure 1. Emplacements du VIN

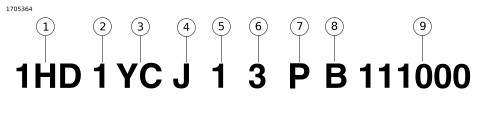

Figure 2. VIN typique des Harley-Davidson : Modèles Softail 2023
Tableau 1. Décomposition du VIN des Harley-Davidson : Modèles Softail 2023
POSITION | DESCRIPTION | VALEURS POSSIBLES | |
|---|---|---|---|
1 | Identificateur mondial du fabricant | 1HD = Fabriqué à l'origine aux États-Unis 5HD = Fabriqué initialement aux États-Unis ou en Thaïlande pour être vendu hors des États-Unis 932 = Fabriqué à l'origine au Brésil MLY = Fabriqué à l'origine en Thaïlande | |
2 | Type de moto | 1 = Moto lourde (901 cm3 ou plus) | |
3 | Modèle | Voir le tableau des VIN. | |
4 | Type de moteur | J=Milwaukee Eight™ 107 (1 753 cm3) refroidi par air, à injection de carburant, équilibré K=Milwaukee Eight™ 114 (1 868 cm3) refroidi par air, à injection de carburant, équilibré Z=Milwaukee Eight ™ 117 (1923 cm 3 ) refroidissement par air, injection électronique, équilibré | |
5 | Étalonnage/configuration, introduction | 1 = Américain (USA) 2 = Californie (CAL) 3 = Canada (CAN) 4=ENG, EN2, HDI, HD2, HD4 5 = Japon (JPN) 6 = Australie (AUS) 7 = Brésil (BRZ) 8 = Asie-Pacifique (APC) 9=Inde (IND/IN2) 0 = ASEAN (AZN) A = Chine (CHN) G=HD3 | |
6 | Chiffre de contrôle VIN | Peut être de 0 à 9 ou X | |
7 | Année-modèle | P=2023 | |
8 | Usine de montage | B = York, PA USA D = H-D Brésil-Manaus, Brésil (CKD) S = Tasit, Pluagdang, Rayong, Thaïlande | |
9 | Numéro de série | Variable | |
Tableau 2. Codes VIN des modèles : Modèles Softail
CODE | MODÈLE | CODE | MODÈLE |
|---|---|---|---|
BA | FLHCSANV Heritage Classic 114 Édition du 120e anniversaire | YL | FXFBS Fat Bob® 114 |
BB | FLFBS ANV Fat Boy ® 114 Édition du 120e anniversaire | YM | FLSB Sport Glide® |
BV | FXST Softail Standard | YW | FXLRS Low Rider ® S |
YB | FLHCS Heritage Classic 114 | YX | FXLRST Low Rider ® ST |
YE | FXBR Breakout® | YY | FXBBS Street Bob ® 114 |
YG | FLFBS Fat Boy® 114 |
