Consumibles

DescripciónN.º de piezaTamaño
FIJATORNILLOS Y SELLADOR DE MEDIANA FUERZA LOCTITE 243 (AZUL)99642-976 ml (¼ fl oz)
Extracción
Depurador de aire redondo
  1. Vea Figura 1 o Figura 2. Quite la cubierta del depurador de aire.
    1. Quite los tornillos (1).
    2. Quite la cubierta (2).
  2. Quite el elemento del filtro.
    1. Quite los tornillos (6).
    2. Extraiga el elemento del filtro (4) mientras retira el tubo respiradero (5) del elemento.
  3. Extraiga el tubo respiradero (5) de los pernos del respiradero.
  4. Inspeccione el tubo respiradero y los dispositivos de conexión en busca de lo siguiente: Reemplácelos si es necesario.
  5. Limpie e inspeccione el elemento del filtro. Reemplácelos si es necesario.
Depurador de aire ovalado
  1. Vea Figura 3 . Quite el inserto decorativo del depurador de aire.
    1. Quite los tornillos del inserto decorativo (1).
    2. Extraiga el inserto decorativo (2).
  2. Quite la cubierta y el elemento del filtro.
    1. Quite los tornillos (3).
    2. Quite la cubierta (4).
    3. Quite el elemento del filtro (5).
  3. Limpie e inspeccione el elemento del filtro. Reemplácelos si es necesario.
Depurador de aire de cono
  1. Vea Figura 4 . Extraiga los dos tornillos exteriores (1).
  2. Extraiga el tornillo interior (4).
  3. Abra la tapa del filtro de aire (3) y retire el elemento del filtro de aire (2).
  4. Limpie e inspeccione el elemento del filtro. Reemplácelos si es necesario.
Limpieza del elemento del filtro
NOTA
  • No golpee el elemento del filtro contra una superficie dura para desalojar la suciedad.
  • No utilice aceite para el filtro del depurador de aire en el papel/malla de alambre de Harley-Davidson o en el elemento del filtro de aire sintético.
    ¡ADVERTENCIA
    No utilice gasolina ni solventes para limpiar el elemento del filtro. Los agentes limpiadores inflamables pueden provocar un incendio en el sistema de admisión de aire, lo que podría causar la muerte o lesiones graves. (00101a)
    ¡ADVERTENCIA
    El aire comprimido puede penetrar en la piel y la suciedad expulsada por el aire comprimido puede causar lesiones graves en los ojos. Use gafas protectoras cuando trabaje con aire comprimido. Nunca use la mano para verificar fugas de aire o para comprobar el flujo de aire. (00061a)
  1. Limpie el elemento del filtro.
    1. Lave los tubos del respiradero (si están equipados) y los elementos del filtro en agua tibia con un detergente suave.
    2. Elemento sintético: Enjuague el elemento del filtro con agua limpia. El elemento del filtro está lo suficientemente limpio cuando el agua que proviene del filtro está limpia.
    3. Permita que el elemento del filtro seque el aire o use aire comprimido a presión baja desde el interior.
    4. Elemento de papel/malla de alambre: Sujete el elemento del filtro delante de una fuente potente de luz. Si la luz se ve uniforme a través del elemento, está lo suficientemente limpio.
    5. Reemplace el elemento del filtro si está dañado o si el medio de filtración no se puede limpiar bien.
Manga protectora contra la lluvia
Si está equipado con un depurador de aire ovalado: vea Figura 3. En condiciones mojadas o lluviosas, como el elemento del filtro está expuesto puede entrar agua en el motor. Cuando la motocicleta está estacionada, el agua puede causar corrosión interna o daño en el motor. En marcha, el agua puede causar una falla de encendido del motor. En condiciones húmedas o lluviosas, instale la manga protectora contra la lluvia (6) sobre el conjunto del depurador de aire para reducir al mínimo el ingreso de agua.
Instalación
Depurador de aire redondo
  1. Vea Figura 1 o Figura 2. Instale el elemento del filtro.
    1. Instale el tubo respiradero (5) en los pernos del respiradero.
    2. Instale el elemento del filtro (4) mientras presiona el tubo respiradero dentro del elemento.
    3. Instale los tornillos (6). Ajuste. 5,4–8,1 N·m (48–72 in-lbs)
  2. Verifique que el sello de caucho (3) esté asentado correctamente y no esté dañado. Reemplácelos si es necesario.
  3. Instale la cubierta del depurador de aire.
    1. Aplique FIJATORNILLOS Y SELLADOR DE MEDIANA FUERZA LOCTITE 243 (AZUL) (99642-97) a las roscas del tornillo (1).
    2. Instale la cubierta (2).
  4. Instale el tornillo (1).
    1. Cubierta de tornillo individual: apretado. 5,6–7,3 N·m (50–65 in-lbs)
    2. Cubierta con cinco tornillos: Instale los tornillos (1). Apriete en un patrón de estrella. 5,4–8,1 N·m (48–72 in-lbs)
Depurador de aire ovalado
  1. Vea Figura 3 . Instale la cubierta y el elemento del filtro.
    1. Instale el elemento del filtro (5).
    2. Instale la cubierta (4).
    3. Instale los tornillos (3). Ajuste. 5,7–6,75 N·m (50–60 in-lbs)
  2. Instale el inserto decorativo del depurador de aire.
    1. Instale el inserto decorativo (2).
    2. Instale los tornillos del inserto decorativo (1). Ajuste. 3–3,6 N·m (27–32 in-lbs)
Depurador de aire de cono
  1. Vea Figura 4 . Instale el elemento del filtro de aire (2) en la tapa (3).
  2. Instale la cubierta del depurador de aire.
  3. Instale el tornillo interno (4). Ajuste. 2–2,7 N·m (18–24 in-lbs)
  4. Instale los tornillos exteriores (1). Ajuste. 2–2,7 N·m (18–24 in-lbs)
1Tornillo de la cubierta
2Cubierta
3Sello
4Elemento del filtro
5Tubo respiradero
6Tornillos del filtro (3)
Figura 1. Depurador de aire: Tornillo individual

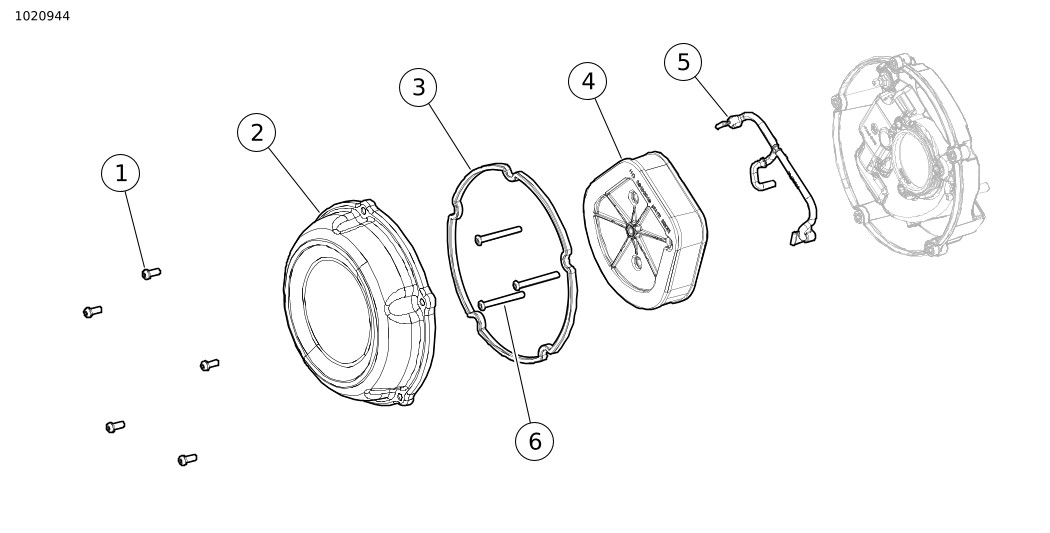

1Tornillo de la cubierta (5)
2Cubierta
3Sello
4Elemento del filtro
5Tubo respiradero
6Tornillos del filtro (3)
Figura 2. Depurador de aire: De cinco tornillos

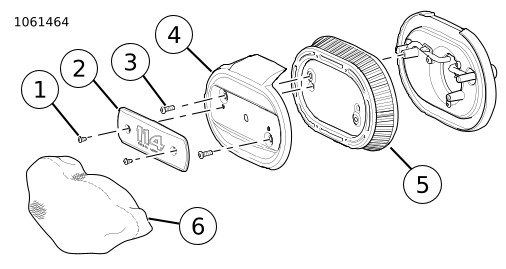

1Tornillo (2)
2Inserto decorativo
3Tornillo (2)
4Cubierta
5Elemento del filtro
6Manga protectora contra la lluvia
Figura 3. Depurador de aire: Ovalado

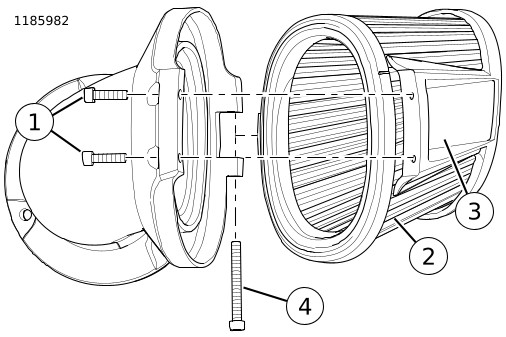

1Tornillo externo (2)
2Elemento del filtro de aire
3Cubierta
4Tornillo interior
Figura 4. Filtro de aire: Cono
