Generalidades

Consulte Figura 1 y Figura 2. El asiento tiene una lengüeta que engancha en una ranura en el extremo trasero de la estructura. Siga el procedimiento correspondiente para su motocicleta para desmontar o instalar el asiento.

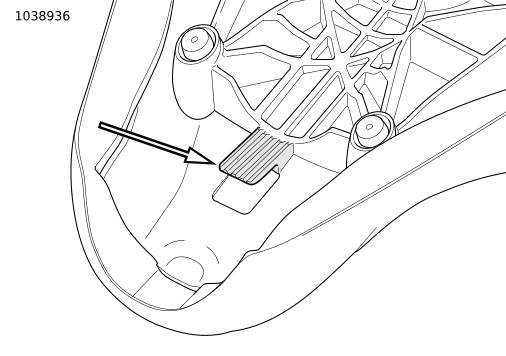

Figura 1. Lengüeta del asiento (típica)

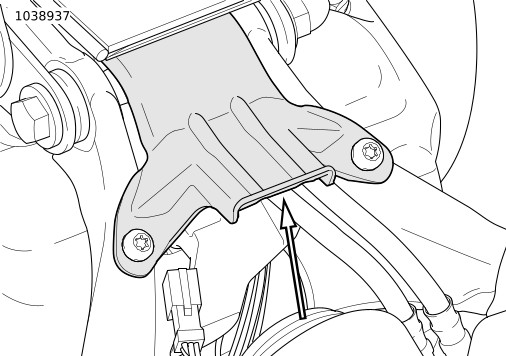

Figura 2. Pieza de soporte del montaje del asiento

Extracción

1.	Vea Figura 3 .
2.	Asiento de una pieza Two-Up: a. Retire el tornillo (1) y la arandela (9). b. Levante la parte trasera del asiento (5) y deslice la lengüeta del asiento hacia afuera de la pieza de soporte. c. Deslice el asiento hacia adelante para quitarlo de la correa de sujeción (4). d. De ser necesario, quite la correa de sujeción (4).
3.	Asiento doble de dos piezas (tres sujetadores): a. Retire el tornillo (1) y la arandela (9). b. Quite el asiento trasero del pasajero (3) moviéndolo hacia atrás. c. Quite las tuercas de montaje (2). d. Levante la parte trasera del asiento (6) de los postes de montaje y deslice la lengüeta del asiento hacia afuera de la pieza de soporte. e. De ser necesario, quite la correa de sujeción (4).
4.	Asiento individual: a. Retire el tornillo (1) y la arandela (9) o las tuercas de montaje (2). b. Levante la parte trasera del asiento (7 u 8) y deslice la lengüeta del asiento hacia afuera de la pieza de soporte.
5.	Asiento doble de dos piezas (dos sujetadores): a. Figura 4 b. Retire el tornillo delantero (1) y la arandela (2). c. Levante la parte trasera del asiento (4) y deslice la lengüeta del asiento hacia fuera de la pieza de soporte. d. Quite la arandela de tapa de sombrero (3). e. Retire el tornillo trasero (1) y la arandela (2). f. Quite el asiento trasero del pasajero (5).

Instalación

1.	Vea Figura 3 .
2.	Asiento de una pieza Two-Up: a. De ser necesario, instale la correa de sujeción (4). b. Instale el asiento (5) hacia atrás a través de la correa de sujeción. c. Mueva el asiento hacia adelante para enganchar la lengüeta del asiento en la estructura y baje la parte trasera del asiento. d. Instale el tornillo (1) y la arandela (9). Ajuste. Par: 5,4–8,1 N·m (48–72 in-lbs)
3.	Asiento doble de dos piezas (tres sujetadores): a. De ser necesario, instale la correa de sujeción (4). b. Inserte la lengüeta en la parte delantera del soporte de montaje del asiento. c. Instale las tuercas de montaje (2). d. Deslice las ranuras en el asiento trasero del pasajero (3) para enganchar las tuercas de montaje del asiento. e. Instale el tornillo (1) y la arandela (9). Ajuste. Par: 5,4–8,1 N·m (48–72 in-lbs)
4.	Asiento individual: a. Inserte la lengüeta en la parte delantera del soporte de montaje del asiento. b. Instale el tornillo (1) y la arandela (9) o las tuercas de montaje (2). Ajuste. Par: 5,4–8,1 N·m (48–72 in-lbs) Tornillo del asiento Par: 1,7–3,4 N·m (15–30 in-lbs) Tuerca del asiento
5.	Asiento doble de dos piezas (dos sujetadores): a. Inserte la lengüeta en la parte delantera del soporte de montaje del asiento. b. Vea Figura 4 . Coloque la pieza de soporte de montaje trasera del asiento (4) sobre la pieza de soporte de montaje delantera del asiento trasero (5). c. Coloque la arandela de tapa de sombrero (3) entre los dos soportes con el diámetro más pequeño hacia arriba. NOTA Si solo se instala el asiento del conductor, no se utiliza la arandela de sombrero superior. d. Instale el tornillo frontal (1) y la arandela (2). Ajuste. 0,9–1,7 N·m (8–15 in-lbs) e. Instale el tornillo trasero (1) y la arandela (2). Ajuste. Par: 0,9–1,7 N·m (8–15 in-lbs) Tornillo de ajuste manual del asiento

1	Tornillo
2	Tuerca de montaje (2)
3	Asiento trasero
4	Correa de sujeción
5	Asiento doble de una pieza
6	Asiento doble de dos piezas (tres sujetadores)
7	Sujetador doble de asiento individual
8	Sujetador simple de asiento individual
9	Arandela de nailon

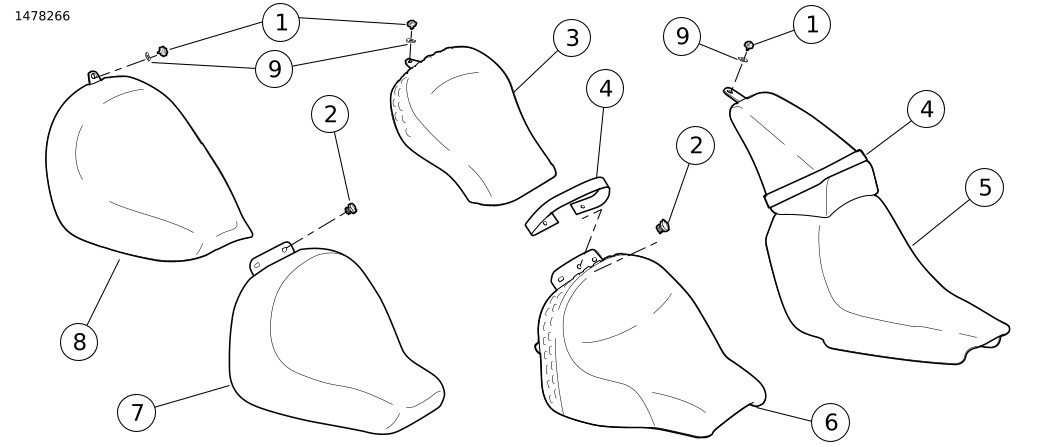

Figura 3. Asiento: Modelos Softail

1	Tornillo (2)
2	Arandela (2)
3	Arandela de tapa de sombrero
4	Asiento del conductor
5	Asiento trasero del pasajero

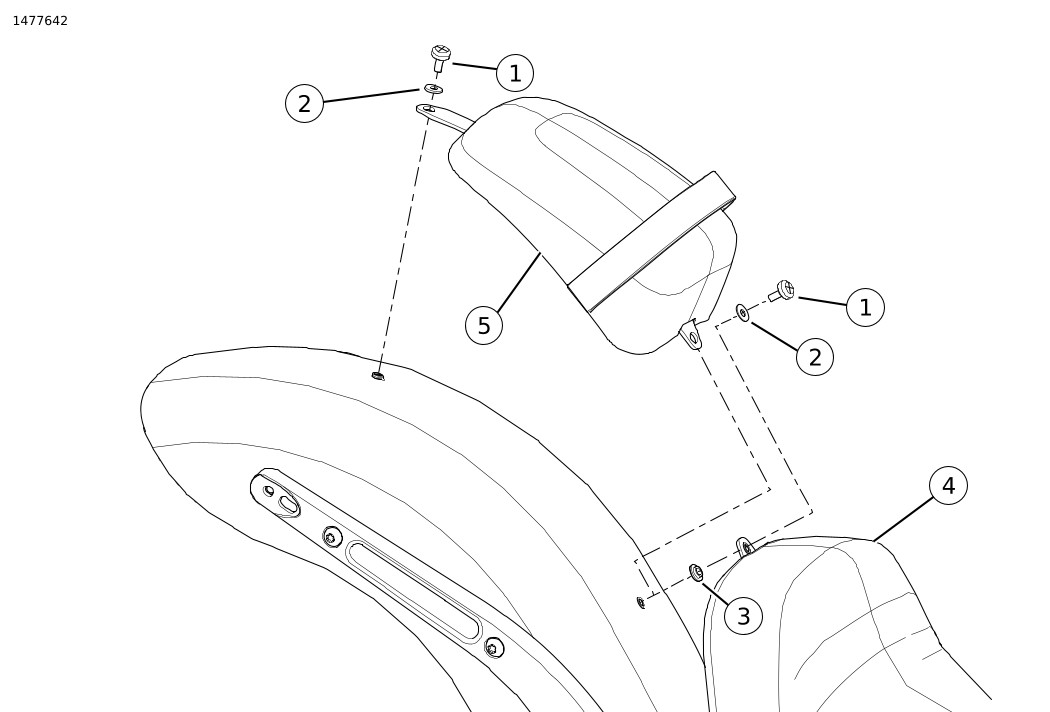

Figura 4. Asiento doble de dos piezas (dos sujetadores)
