一件式滑板

拆卸

1.	图1 拆下螺丝（2）。
2.	拆下滑板（1）。

安装

1.	图2 检查确认套环（3）和限位器（2）已就位。
2.	图1 放置滑板。
3.	安装螺丝（2）。拧紧。扭矩: 19.5–23.8 N·m (14–18 ft-lbs)

1	滑板
2	螺丝（6）

图1。一件式滑板

1	滑板
2	限制器（6）
3	套环（6）

图2。滑板位置限制器

两件式滑板

拆下前滑板

1.	图3 拆下螺丝（2）
2.	拆下前滑板（1）。

拆下后滑板

1.	图3 拆下螺丝（3）。
2.	拆下后滑板（4）。

安装后滑板

1.	图4 检查确认长限位器和中限位器（3和4）已就位。
2.	图3 放置后滑板（4）。
3.	安装螺丝（3）。用手拧紧。

安装前滑板

1.	图4 检查确认短限位器（2）已就位。
2.	图3 放置前滑板（1）。
3.	安装螺丝（2）。拧紧螺丝（2、3）。扭矩: 19.5–23.8 N·m (14–18 ft-lbs)

1	前滑板
2	前板螺丝（4）
3	后板螺丝（2）
4	后滑板

图3。两件式滑板

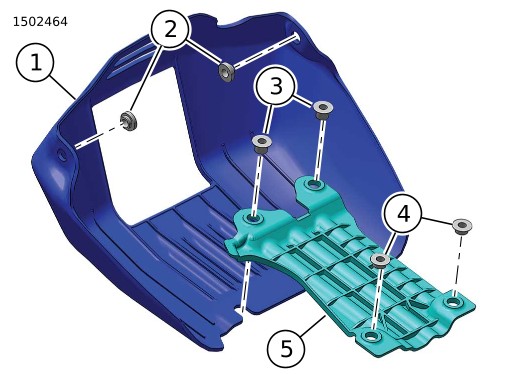

1	前滑板
2	短限位器（2）
3	长限位器（2）
4	中限位器（2）
5	后滑板

图4。两件式滑板 - 前限位器和后限位器
