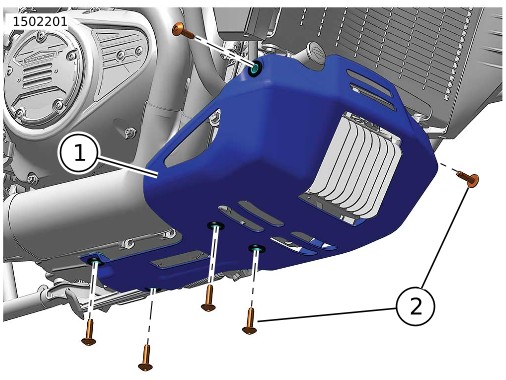

1. | Abbildung 1 Die Schrauben (2) entfernen. | |
2. | Die Gleitplatte (1) abnehmen. |
1. | Abbildung 2 Sicherstellen, dass die Tüllen (3) und Begrenzer (2) ordnungsgemäß positioniert sind. | |
2. | Abbildung 1 Die Gleitplatte positionieren. | |
3. | Die Schrauben (2) anbringen. Festziehen. Drehmoment: 19,5–23,8 N·m (14–18 ft-lbs) |
1 | Gleitplatte |
2 | Schraube (6) |

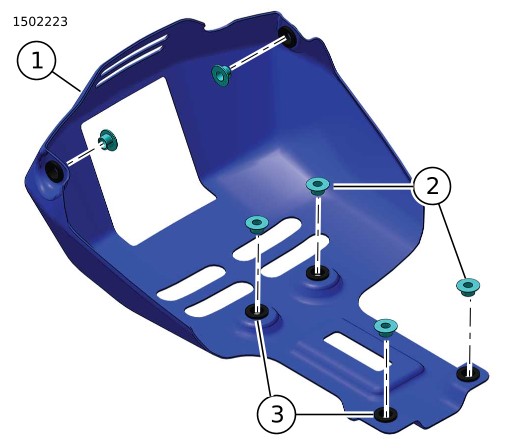

1 | Gleitplatte |
2 | Begrenzer (6) |
3 | Tülle (6) |

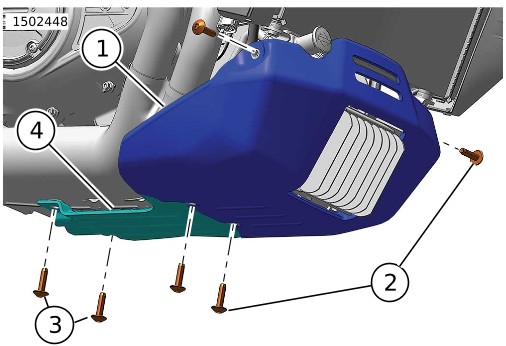

1. | Abbildung 3 Die Schrauben (2) entfernen. | |
2. | Die vordere Gleitplatte (1) entfernen. |
1. | Abbildung 3 Die Schrauben (3) entfernen. | |
2. | Die hintere Gleitplatte (4) entfernen. |
1. | Abbildung 4 Sicherstellen, dass sowohl die langen als auch die mittelgroßen Begrenzer (3 und 4) ordnungsgemäß positioniert sind. | |
2. | Abbildung 3 Die hintere Gleitplatte (4) positionieren. | |
3. | Die Schrauben (3) anbringen. Von Hand anziehen. |
1. | Abbildung 4 Sicherstellen, dass die kurzen Begrenzer (2) ordnungsgemäß positioniert sind. | |
2. | Abbildung 3 Die vordere Gleitplatte (1) positionieren. | |
3. | Die Schrauben (2) anbringen. Die Schrauben (2 und 3) anziehen. Drehmoment: 19,5–23,8 N·m (14–18 ft-lbs) |
1 | Vordere Gleitplatte |
2 | Schraube, vordere Platte (4) |
3 | Schraube, hintere Platte (2) |
4 | Hintere Gleitplatte |

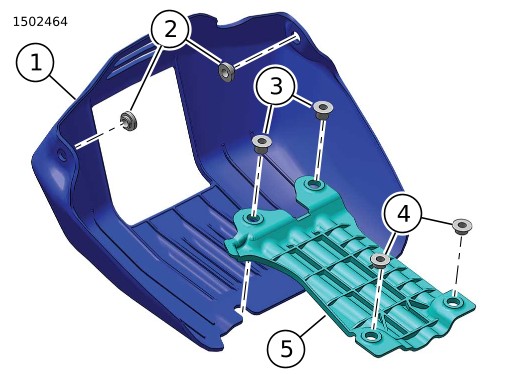

1 | Vordere Gleitplatte |
2 | Kurzer Begrenzer (2) |
3 | Langer Begrenzer (2) |
4 | Mittelgroßer Begrenzer (2) |
5 | Hintere Gleitplatte |
