Machen Sie sich mit der Position aller Bedienelemente und Servicekomponenten des Motorrads vertraut.
HINWEIS
Da wir ständig um die Verbesserung unserer Produkte bestrebt sind, behält sich Harley-Davidson das Recht vor, technische Daten, Ausstattung und Design jederzeit ohne Benachrichtigung und ohne daraus entstehende Verpflichtungen zu ändern.
Die im Sitzen zugänglichen Bedienelementen des Fahrers und Servicekomponenten sind Abbildung 1 und Abbildung 2 zu entnehmen.
Von links zugängliche Bedienelemente des Fahrers und Servicekomponenten sind Abbildung 3 und Abbildung 4 zu entnehmen.
Von rechts zugängliche Bedienelemente des Fahrers und Servicekomponenten sind Abbildung 5 und Abbildung 6 zu entnehmen.

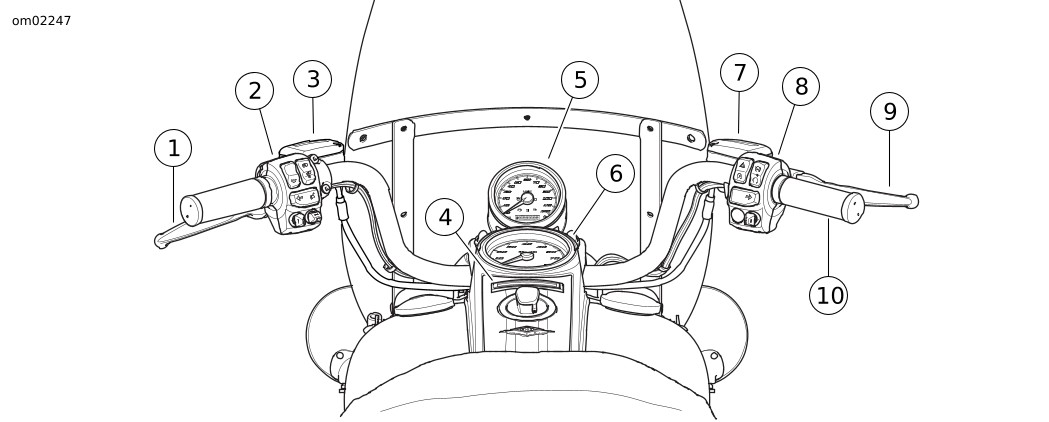

| 1 | Kupplungshandhebel |
| 2 | Linkes Handbedienmodul |
| 3 | Kupplungsflüssigkeitsbehälter |
| 4 | Kontrollleuchtenleiste |
| 5 | Tachometer/Kilometerzähler |
| 6 | Drehzahlmesser |
| 7 | Vorderrad-Bremsflüssigkeitsbehälter |
| 8 | Rechtes Handbedienmodul |
| 9 | Vorderradbremshebel |
| 10 | Gasdrehgriff |
Abbildung 1. Bedienelemente und Servicekomponenten: FLHP

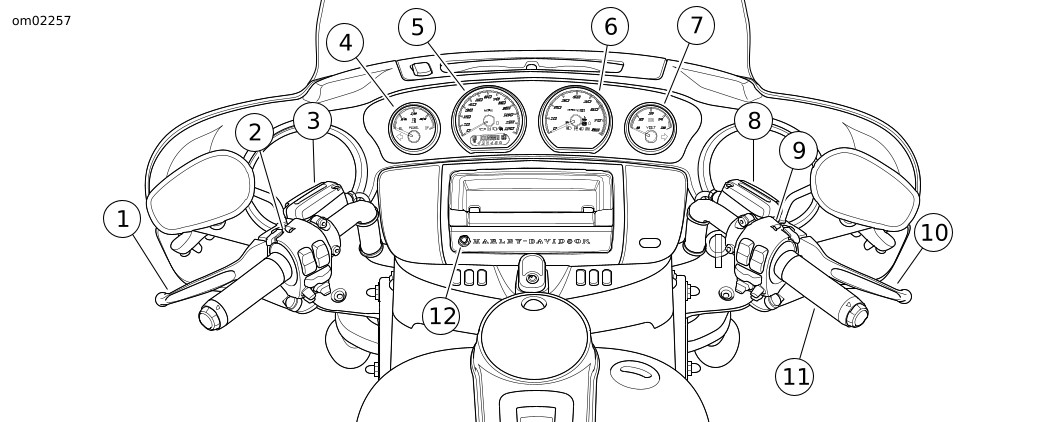

| 1 | Kupplungshandhebel |
| 2 | Linkes Handbedienmodul |
| 3 | Kupplungsflüssigkeitsbehälter |
| 4 | Kraftstoffstandanzeige |
| 5 | Tachometer/Kilometerzähler |
| 6 | Drehzahlmesser |
| 7 | Voltmeter |
| 8 | Vorderrad-Bremsflüssigkeitsbehälter |
| 9 | Rechtes Handbedienmodul |
| 10 | Vorderradbremshebel |
| 11 | Gasdrehgriff |
| 12 | Mikrofoneingang |
Abbildung 2. Bedienelemente und Servicekomponenten: FLHTP
| 1 | Luftdruckventil |
| 2 | Gangschalthebel |
| 3 | Zündkerze |
| 4 | Signalhorn |
| 5 | Luftdruckventil |
| 6 | Kupplungsdeckel |
| 7 | Seitenständer |
| 8 | Vorderradbremssattel |
Abbildung 3. Bedienelemente und Servicekomponenten: FLHP

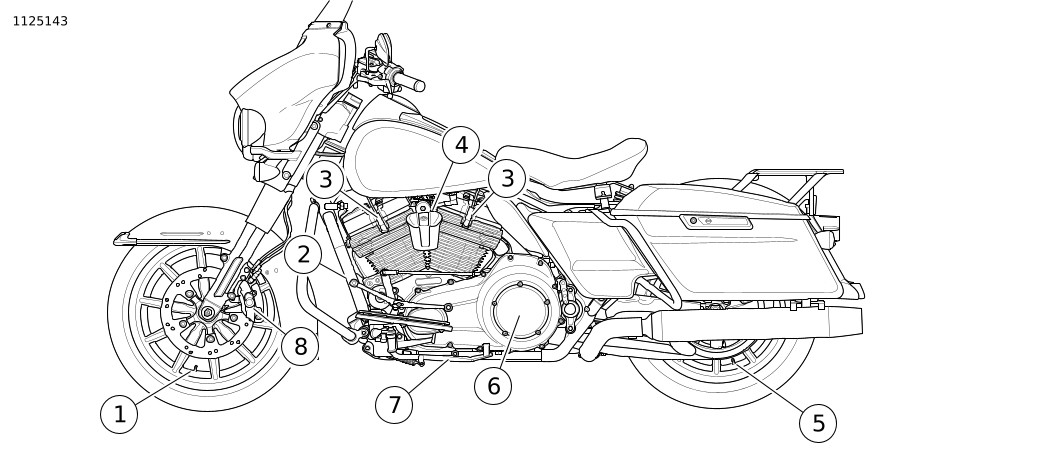

| 1 | Luftdruckventil |
| 2 | Gangschalthebel |
| 3 | Zündkerze |
| 4 | Signalhorn |
| 5 | Luftdruckventil |
| 6 | Kupplungsdeckel |
| 7 | Seitenständer |
| 8 | Vorderer Bremssattel |
Abbildung 4. Bedienelemente und Servicekomponenten: FLHTP
| 1 | Hinterradbremssattel |
| 2 | Öleinfüllverschlussstopfen/Ölmessstab |
| 3 | Getriebeeinfüllverschlussstopfen |
| 4 | Sitzfederung |
| 5 | Zündkerze |
| 6 | Luftfilter |
| 7 | Vorderradbremssattel |
| 8 | Hinterradbremspedal |
| 9 | Hinterrad-Bremsflüssigkeitsbehälter |
Abbildung 5. Bedienelemente und Servicekomponenten: FLHP

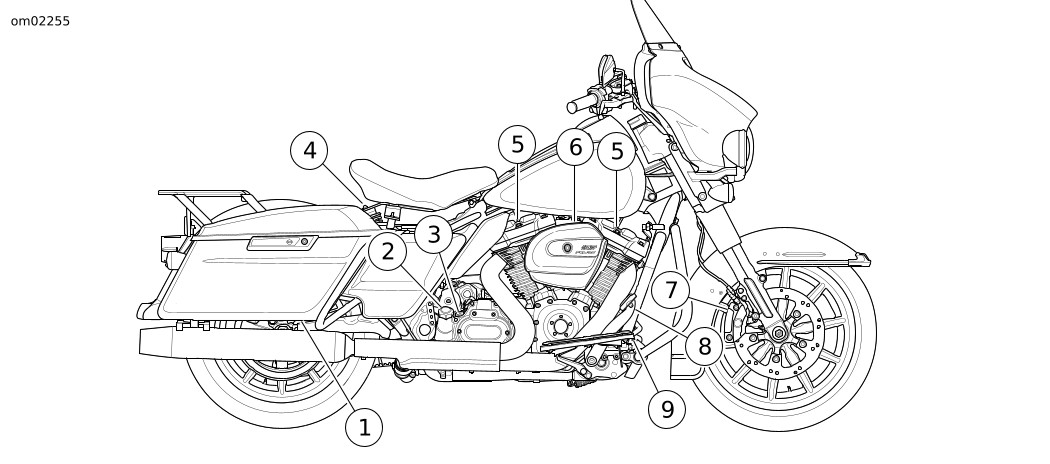

| 1 | Hinterradbremssattel |
| 2 | Öleinfüllverschlussstopfen/Ölmessstab |
| 3 | Getriebeeinfüllverschlussstopfen |
| 4 | Sitzfederung |
| 5 | Zündkerze |
| 6 | Luftfilter |
| 7 | Vorderradbremssattel |
| 8 | Hinterradbremspedal |
| 9 | Hinterrad-Bremsflüssigkeitsbehälter |
Abbildung 6. Bedienelemente und Servicekomponenten: FLHTP
