REMARQUE
Pour éviter les rayures, faire preuve de prudence lors du nettoyage des faces du module instrument. Certains modèles de motos peuvent avoir des faces peintes à l'acrylique.
Indicateur de vitesse
AVERTISSEMENT
Conduire à des vitesses appropriées à la route et aux conditions existantes, et ne jamais dépasser la limite de vitesse affichée. Une vitesse excessive risque d’entraîner une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00008a)
L'indicateur de vitesse indique la vitesse du véhicule en marche avant en kilomètres/heure (modèles internationaux) et miles/heure (modèles américains).
FLHP : Voir Figure 1.
FLHTP : Voir Figure 2.
L'éclairage de fond des instruments est activé après un léger retard. L'éclairage de fond change lorsque l'éclairage ambiant change (par exemple, en traversant un tunnel).
Compte-tours
AVIS
Voir la section CONSIGNES D'UTILISATION. Ne pas faire tourner le moteur plus vite que le régime maximum indiqué dans la section FONCTIONNEMENT (zone rouge du compte-tours). Baisser le nombre de tr/min en passant à une vitesse supérieure ou en réduisant les gaz. Ne pas suivre cette consigne risque de provoquer des dommages matériels. (00159a)
Le compte-tours mesure le régime du moteur en tours/minute (tr/min x 100).
FLHP : Voir Figure 1.
FLHTP : Voir Figure 2.
Jauge de carburant
La jauge de carburant indique la quantité approximative de carburant dans le réservoir.
FLHP : Voir Figure 1. La jauge de carburant est située sur le côté gauche du réservoir de carburant.
FLHTP : Voir Figure 2. La jauge de carburant se trouve sur le tableau de bord.
Voltmètre : FLHTP
Voir Figure 2. Le voltmètre indique la tension électrique mesurée du système. Lorsque le moteur tourne à plus de 1 500 tr/min, le voltmètre indique entre 13,0 et 14,5 V avec une batterie complètement chargée.
1Panneau d'indicateurs lumineux
2Jauge de carburant
3Compte-tours
4Feu de direction
5Phare de route
6Point mort
7Pression d'huile
8Indicateur de vitesse
9Feux d’urgence
10Vérification moteur
11Témoin de sécurité
12Fenêtre de compteur kilométrique
13Niveau bas de carburant
14Décharge de la batterie
15Régulateur de vitesse
16Témoin du système de freinage antiblocage (ABS) (témoin icône ABS km/h représenté également)

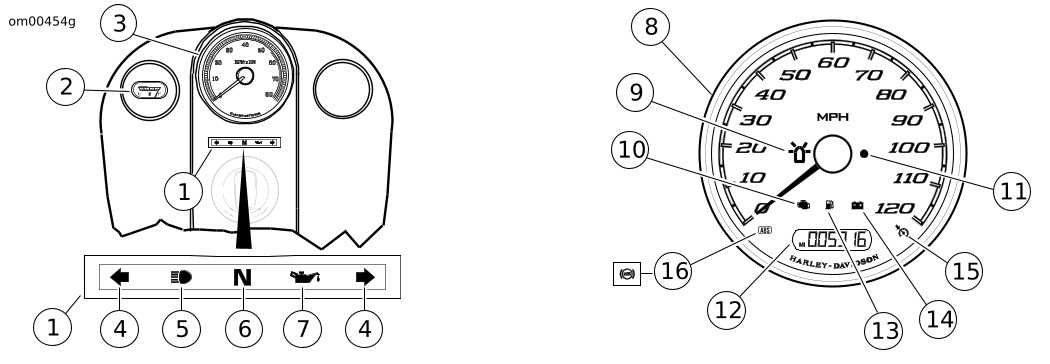

Figure 1. Instruments et indicateurs : FLHP
1Jauge de carburant
2Indicateur de vitesse
3Compte-tours
4Voltmètre
5Niveau bas de carburant
6Feu de direction
7Pression d'huile
8Fenêtre de compteur kilométrique
9Indicateur de rapport
10Point mort
11Vérification moteur
12Régulateur de vitesse
13Témoin de sécurité
14Feux d’urgence
15Phare de route
16Témoin du système de freinage antiblocage (ABS) (témoin icône ABS km/h représenté également)
17Capteur de lumière (n'est pas un indicateur)
18Décharge de la batterie
19Non utilisé sur ces modèles
Figure 2. Instruments et indicateurs : FLHTP
