אזהרהמאפיין הדלקה אוטומטית של הפנס הראשי מספק נראות מוגברת של הרוכב לאחרים. ודא שהפנס הראשי דולק בכל עת. אם משתמשים אחרים בדרך לא יוכלו להבחין ברוכב בשל נראות גרועה, התוצאה עלולה להיות מוות או פציעה חמורה. (00030b)
עיין בפרק ”המדריך למשתמש שלך“. הקפד לרשום את כל מספרי המפתח שלך במקום המיועד לכך בחלקו הקדמי של הספר הזה.
ראה איור 1. מתג ההצתה שולט בתפקודים החשמליים של האופנוע.
אזהרהאין להפעיל אופנוע כשהמזלג נעול. נעילת המזלגות מגבילה את יכולת הפנייה של הרכב, דבר שעשוי לגרום למוות או פציעה חמורה. (00035a)
התראה
הגן על הרכב שלך מפני גניבה. כתוצאה מאי נעילת אופנוע בחנייה הוא עלול להיגנב ו/או שייגרם לו נזק. (00151b)
התראה
אין לסוך מנעולי צילינדר בחומרי סיכה על בסיס נפט או גרפיט. כתוצאה מכך המנעולים עלולים שלא לפעול. (00152a)
התראה
סובב את כפתור ההצתה/התאורה למצב נעילת מזלג (FLHTP) או למצב מנותק (FLHP) לפני הנעילה. השארת המפתח במצב ACC תשאיר את תאורת המכשירים דולקת וכתוצאה מכך תגרום להתרוקנות המצבר. (00153b)
התראה
אין להחליף מותגי סיכה ללא אבחנה מכיוון שישנם חומרי סיכה המגיבים כימית זה לזה כשמערבבים אותם יחד. שימוש בחומרי סיכה מאיכות נמוכה עלול לגרום נזק למנוע. (00184a)
- FLHP: דחוף את המפתח וסובב נגד כיוון השעון.
- FLHTP: דחוף את המפתח וסובב בכיוון השעון.
- הוצא את המפתח.
הערה
- Harley-Davidson ממליצה להוציא את המפתח מההצתה/מנעול המזלג לפני הפעלת האופנוע. אם אין מסירים את המפתח, הוא עלול ליפול במהלך הפעלת האופנוע.
- ACCESS/ACCESSORY - ניתן להפעיל את האביזרים ואת מהבהבי החירום. נוריות לוח המכשירים דולקות. ניתן להפעיל את אורות הבלם ואת הצופר. ניתן להוציא את המפתח.
- האורות נדלקים כאשר המתג נמצא במצב IGNITION (הצתה), כנדרש על פי החוק במקומות מסוימים.המנורות נדלקות כאשר המתג נמצא במצב IGNITION (הצתה), כנדרש על פי החוק במקומות מסוימים.
טבלה 1. מצבי מתג ההצתה
דגם | תפקוד | טקסט | פעולה |
|---|---|---|---|
FLHTP | נעילת מפתח | LOCK (נעילה) | נועל את המתג במצב ”FROK LOCK“ (נעילת מזלג) או ”ACCESSORY“ (אביזרים). הוצא את המפתח לשם ביטחון. |
UNLOCK (ׁשחרור נעילהׂ) | משחרר את נעילת המתג. כשהנעילה משוחררת, ניתן לסובב את המתג לכל אחד מ-4 המצבים. כדי למנוע את איבוד המפתח בזמן הרכיבה, יש להוציא אותו. | ||
מתג | FORK LOCK (נעילת מזלג) | סובב את ראש עמוד הכידון שמאלה עד סוף מהלכו. סובב את המתג למצב ”FORK LOCK“ (נעילת המזלג). הכנס את המפתח, לחץ על המתג כלפי מטה וסובב את המפתח למצב ”LOCK“ כדי לנעול המזלג. כדי לשחרר את נעילת המזלג, הכנס את המפתח וסובב אותו למצב ”UNLOCK“ והמתג יקפוץ מעלה. | |
OFF (מנותק) | כאשר המתג נמצא במצב ”OFF“, ההצתה, האורות והאביזרים מנותקים. | ||
IGNITION (הצתה) | כאשר המתג נמצא במצב ”IGNITION“, ניתן להתניע את האופנוע, וכל האורות והאביזרים יפעלו. | ||
ACCESSORY (אביזרים) | כאשר המתג נמצא במצב ”ACCESSORY“, כל האורות והאביזרים יפעלו אך לא ניתן להתניע את המנוע. ניתן לנעול את המתג במצב ”ACCESSORY“. | ||
FLHP | נעילת מפתח | נעילת המתג או שחרור נעילתו נעשים על-ידי הרמת כיסוי המתג, הכנסת המפתח וסיבובו נגד כיוון השעון כדי לנעול, ובכיוון השעון כדי לשחרר את הנעילה. ניתן להוציא את המפתח בכל מצב. | |
מתג | OFF (מנותק) | ההצתה, האורות והאביזרים מנותקים. | |
ACCESSORY (אביזרים) | אביזרים מופעלים. ניתן להשאיר את מהבהבי החירום פועלים. אורות לוח המכשירים דולקים. ניתן להפעיל את אורות הבלם ואת הצופר. | ||
IGNITION (הצתה) | ההצתה, האורות והאביזרים פועלים. | ||

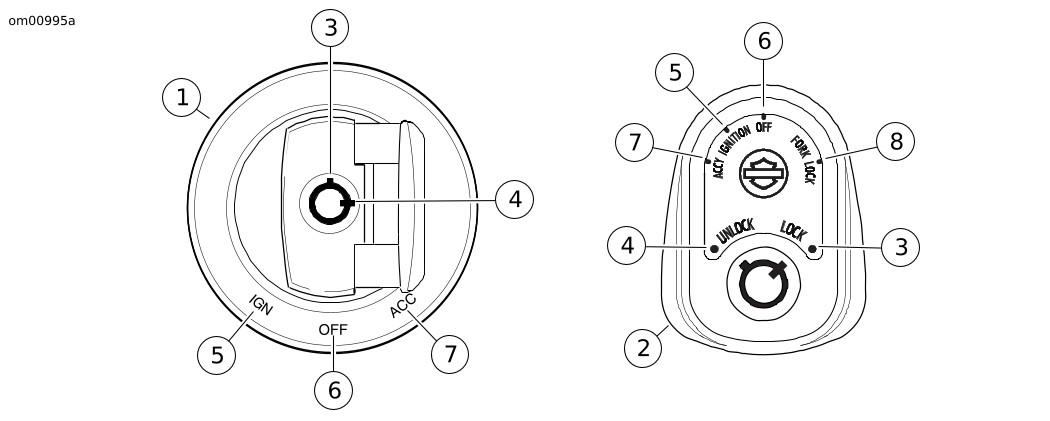

| 1 | מתג הצתה: FLHP |
| 2 | מתג הצתה: FLHTP |
| 3 | נעילה |
| 4 | שחרור נעילה |
| 5 | הצתה (IGN) |
| 6 | הדממה |
| 7 | אביזרים (ACC/ACCY) |
| 8 | נעילת מזלג |
איור 1. מתג ההצתה (במצב מנותק (OFF))
