NOT
Çizikleri önlemek için gösterge yüzeylerini temizlerken dikkatli olun. Bazı motosiklet modellerinde akrilik yüzeyler olabilir.
Hız Göstergesi
UYARI
Yol ve koşullara uygun hızda yolculuk edin ve kesinlikle belirtilen hız sınırının üzerine çıkmayın. Aşırı hız, aracın kontrolünün kaybedilmesine ve bunun sonucunda ölümlü veya ciddi yaralanmalı kazalara neden olabilir. (00008a)
Hız göstergesi, aracın ileri hızını mil/saat (A.B.D.) veya kilometre/saat (uluslararası) değeri olarak kaydeder.
Kaporta bulunmayan: Bkz. Şekil 1 .
Kaportalı: Bkz. Şekil 2 .
Küçük bir gecikmeden sonra göstergenin arka aydınlatması devreye girer. Arka aydınlatma, ortam ışığı değiştiğinde (örneğin, bir tünelden geçerken) değişebilir.
Takometre
DIKKAT
ÇALIŞTIRMA ÖNERİLERİ bölümüne bakın. Motoru, OPERATION (işletim) (takometredeki kırmızı bölge) altında gösterildiği gibi maksimum güvenli devrin (RPM) üzerinde çalıştırmayın. Vitesi büyüterek veya gaz miktarını azaltarak devri (RPM) düşürün. Devri (RPM) düşürmemek ekipmanın hasar görmesine neden olabilir. (00159a)
Takometre, motor hızını devir/dakika (rpm x 100) cinsinden ölçer.
Kaporta bulunmayan: Bkz. Şekil 1 .
Kaportalı: Bkz. Şekil 2 .
Yakıt Göstergesi
Yakıt göstergesi, yakıt deposundaki yaklaşık yakıt miktarını gösterir.
Kaporta bulunmayan: Bkz. Şekil 1 . Yakıt göstergesi yakıt deposunun sol tarafındadır.
Kaportalı: Bkz. Şekil 2 . Yakıt göstergesi gösterge panosunda yer alır.
Voltmetre: Sadece Kaportalı
Bkz. Şekil 2. Voltmetre, ölçülen elektrik sistemi voltajını gösterir. Motor 1500 devir/dk'nın üzerinde çalıştığında, akü tam şarj halindeyken voltmetre 13,0-14,5 volt aralığını gösterir.

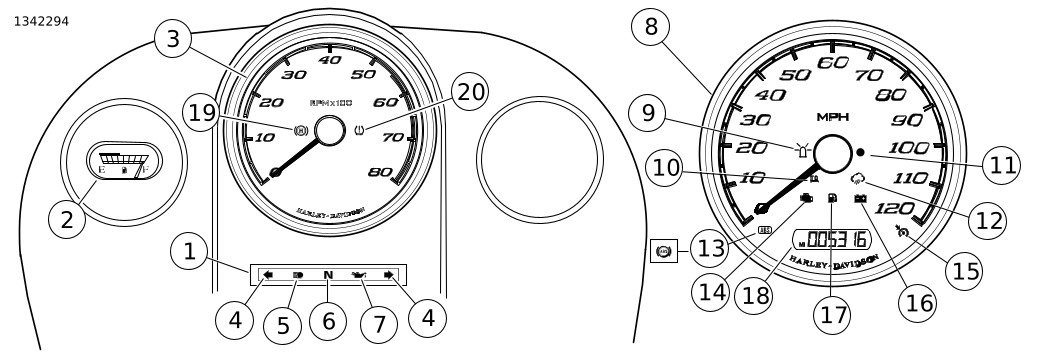

1Gösterge lambası paneli
2Yakıt göstergesi
3Takometre
4Dönüş sinyalleri
5Ön far uzun hüzmeli
6Boşta
7Yağ basıncı
8Hız Göstergesi
9Acil durum lambaları
10Çekiş kontrolü
11Güvenlik/Arıza göstergesi
12Yağmur modu
13Kilitlenmeyi Önleyici Fren Sistemi (ABS) simge lambası (ayrıca km/saat ABS simge lambası gösterilmiştir)
14Motoru kontrol edin
15Seyir kumandası
16Akü deşarjı
17Düşük yakıt
18Kilometre sayacı penceresi
19Araç tutuş kontrolü (VHC)
20Düşük lastik basıncı/TPMS arıza ışığı
Şekil 1. Cihazlar ve Göstergeler: Kaportasız
1Yakıt göstergesi
2Düşük yakıt
3Hız Göstergesi
4Çekiş kontrolü
5Güvenlik/Arıza göstergesi
6Acil durum lambaları
7Takometre
8Kullanılmıyor
9Işık sensörü (gösterge değildir)
10Akü deşarjı
11Voltmetre
12Sağa dönüş sinyali göstergesi
13Kullanılmıyor
14ABS simgesi (km/saat ABS simgesi de gösterilir)
15Kullanılmıyor
16Kullanılmıyor
17Ön far uzun hüzmeli
18Düşük lastik basıncı/TPMS arıza ışığı
19Seyir kumandası
20Motoru kontrol edin
21Boşta
22Vites göstergesi
23Kilometre sayacı penceresi
24Yağ basıncı
25Araç tutuş kontrolü (VHC)
26Yağmur modu
27Sola dönüş sinyali göstergesi
Şekil 2. Cihazlar ve Göstergeler: Kaportalı
