NOTA
Per evitare graffi pulire con cautela i quadranti della strumentazione. Alcuni modelli di motociclette potrebbero presentare dei quadranti in acrilico.
Tachimetro
AVVERTENZA
Viaggiare a una velocità adatta alla strada e alle condizioni e non superare i limiti di velocità. Una velocità eccessiva può far perdere il controllo del veicolo e causare lesioni gravi o mortali. (00008a)
Il tachimetro registra la velocità in avanti in miglia orarie (modelli per il mercato USA) o in chilometri orari (modelli per il mercato internazionale).
Senza carenatura: vedere Figura 1 .
Con carenatura: vedere Figura 2 .
La retroilluminazione della strumentazione si accende con un leggero ritardo. La retroilluminazione si modifica quando cambia il livello di luce ambiente (come quando si attraversa una galleria).
Contagiri
AVVISO
Vedere la sezione CONSIGLI PER L’USO. Non portare il motore oltre il regime massimo di sicurezza, come indicato sotto USO (zona rossa sul contagiri). Ridurre il regime del motore passando ad una marcia superiore o riducendo il gas. La mancata riduzione del regime del motore può danneggiare il veicolo. (00159a)
Il contagiri misura la velocità del motore in numero di giri al minuto (giri/min x 100).
Senza carenatura: vedere Figura 1 .
Con carenatura: vedere Figura 2 .
Indicatore del livello del combustibile
L’indicatore del livello del combustibile ne indica la quantità approssimativa presente nel serbatoio.
Senza carenatura: vedere Figura 1 . L’indicatore del livello del combustibile si trova sul lato sinistro del serbatoio.
Con carenatura: vedere Figura 2 . L’indicatore del livello del combustibile si trova sul pannello della strumentazione.
Voltmetro: Solo con carenatura
Vedere Figura 2. Il voltmetro misura la tensione dell'impianto elettrico. Con il motore oltre 1.500 giri/min e la batteria completamente carica, il voltmetro indica 13,0-14,5 V.
1Pannello spie
2Indicatore del livello del combustibile
3Contagiri
4Indicatore di direzione
5Luce abbagliante
6Folle
7Pressione dell’olio
8Tachimetro
9Luci di emergenza
10Controllo trazione
11Spia di sicurezza/guasto
12Modalità pioggia
13Spia con icona sistema antibloccaggio freni (ABS) (illustrata anche icona ABS km/h)
14Controllo del motore
15Controllo della velocità di crociera
16Scarica della batteria
17Riserva del combustibile
18Finestra del contachilometri
19Controllo tenuta veicolo (VHC)
20Spia bassa pressione degli pneumatici/guasto TPMS

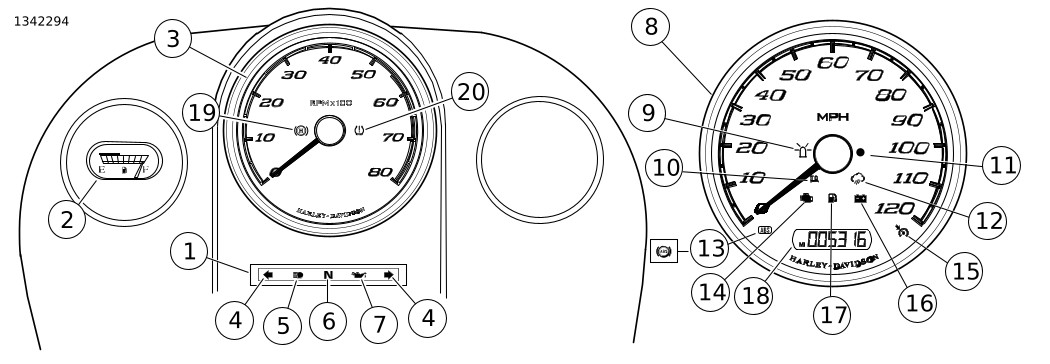

Figura 1. Strumentazione e spie: Carenati
1Indicatore del livello del combustibile
2Riserva del combustibile
3Tachimetro
4Controllo trazione
5Indicatore di sicurezza/guasto
6Luci di emergenza
7Contagiri
8Non usato
9Sensore di luce (non è una spia)
10Scarica della batteria
11Voltmetro
12Spia degli indicatori di direzione di destra
13Non usato
14Icona dell’ABS (illustrata anche icona ABS km/h)
15Non usato
16Non usato
17Luce abbagliante
18Spia bassa pressione degli pneumatici/guasto TPMS
19Controllo della velocità di crociera
20Controllo del motore
21Folle
22Indicatore delle marce
23Finestra del contachilometri
24Pressione dell’olio
25Controllo tenuta veicolo (VHC)
26Modalità pioggia
27Spia degli indicatori di direzione di sinistra
Figura 2. Strumentazione e spie: Con carenatura
