BEMÆRK
Vær forsigtig, når du rengør instrumentoverflader, så du undgår ridser. Nogle motorcykelmodeller kan have akryloverflader.
Speedometer
ADVARSEL
Tilpas hastigheden til vejen og forholdene, og overskrid aldrig de angivne fartgrænser. For høj hastighed kan føre til tab af kontrol over motorcyklen, hvilket kan resultere i dødsfald eller alvorlige personskader. (00008a)
Speedometeret registrerer motorcyklens hastighed i mil i timen (USA-modeller) eller kilometer i timen (internationale modeller).
Uden strømlinjebeklædning: Se Figur 1 .
Med strømlinjebeklædning: Se Figur 2 .
Instrumenternes baggrundslys aktiveres efter en kort forsinkelse. Baggrundslyset ændres, når dagslyset ændrer sig (f.eks. når der køres gennem en tunnel).
Omdrejningstæller
BEMÆRKNING
Der henvises til afsnittet ANBEFALET BRUG. Pres ikke motoren op over det maksimale antal omdrejninger i minuttet, som angives under BRUG (det røde felt på tachometeret). Sænk omdrejningerne ved at skifte til et højere gear eller sænke farten. Hvis ikke du sænker omdrejningerne, risikerer du at beskadige maskinen. (00159a)
Omdrejningstælleren registrerer omdrejningstallet i omdrejninger pr. minut (o/min x 100).
Uden strømlinjebeklædning: Se Figur 1 .
Med strømlinjebeklædning: Se Figur 2 .
Benzinmåler
Benzinmåleren angiver den omtrentlige mængde brændstof i tanken.
Uden strømlinjebeklædning: Se Figur 1 . Benzinmåleren er placeret på venstre side af benzintanken.
Med strømlinjebeklædning: Se Figur 2 . Benzinmåleren er på instrumentpanelet.
Voltmeter: Kun med strømlinjebeklædning
Se Figur 2. Voltmeteret angiver den målte spænding i el-systemet. Når motoren kører med over 1500 o/min, og batteriet er fuldt opladet, angiver voltmeteret 13,0-14,5 volt.

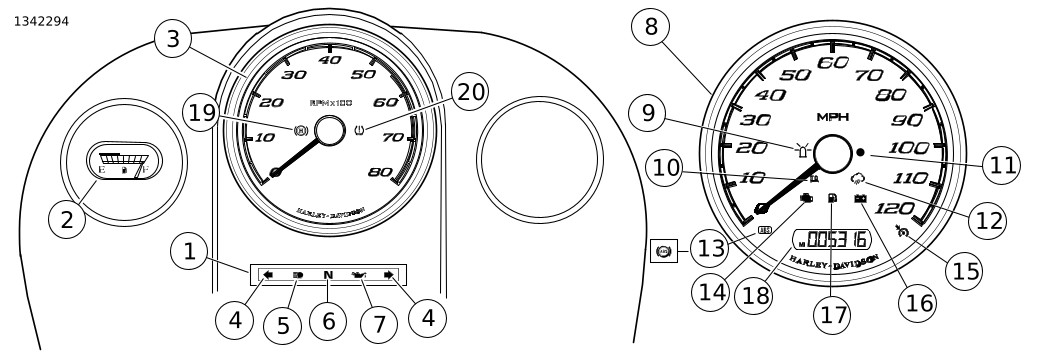

1Kontrollampepanel
2Benzinmåler
3Omdrejningstæller
4Blinklys
5Forlygtens fjernlys
6Frigear
7Olietryk
8Speedometer
9Nødlygter
10Traktionssikring
11Indikator for sikkerhed/fejl
12Regn-tilstand
13Ikon for antiblokeringsbremsesystem (ABS) (km/t ABS-ikon vises også)
14Kontrollér motor
15Cruise-control
16Afladet batteri
17Lav benzinstand
18Kilometertællerdisplay
19Køretøjets bremsestyring (VHC)
20Fejlindikator for lavt dæktryk/TPMS
Figur 1. Instrumenter og indikatorlamper: Uden strømlinjebeklædning
1Benzinmåler
2Lav benzinstand
3Speedometer
4Traktionssikring
5Indikator for sikkerhed/fejl
6Nødlygter
7Omdrejningstæller
8Bruges ikke
9Lysføler (ikke en indikator)
10Afladet batteri
11Voltmeter
12Indikator for højre blinklys
13Bruges ikke
14ABS-ikon (ikon for km/t ABS vises også)
15Bruges ikke
16Bruges ikke
17Forlygtens fjernlys
18Fejlindikator for lavt dæktryk/TPMS
19Cruise-control
20Kontrollér motor
21Frigear
22Gearindikator
23Kilometertællerdisplay
24Olietryk
25Køretøjets bremsestyring (VHC)
26Regn-tilstand
27Indikator for venstre blinklys
Figur 2. Instrumenter og indikatorlamper: Med strømlinjebeklædning
