Rimozione
  1. Rimuovere le due viti per estrarre la lente della luce posteriore dalla base cromata.
  2. Vedere Figura 1. Premere le linguette sul connettore (3) e rimuovere quest'ultimo dalla base.
  3. Ruotare il portalampada (4) di un quarto di giro in senso antiorario. Rimuovere il portalampada, il cablaggio (2) e la lampadina (1).
  4. Estrarre la lampadina dal portalampada.
Installazione
1. Vedere Figura 1. Applicare il LUBRIFICANTE PER CONTATTI ELETTRICI ai contatti della nuova lampadina (1). Premere la nuova lampadina nel portalampada (4) del cablaggio (2).
2. Inserire il portalampada (4) nella lente della luce posteriore. Ruotare il portalampada di un quarto di giro in senso orario per bloccarlo in posizione.
3. Agganciare il connettore della luce posteriore (3) nella rispettiva base.
NOTA
Non serrare eccessivamente le viti.
4. Tenere ferma la luce posteriore sulla base cromata. Installare due viti. Serrare a 2,3–2,7 N·m (20–24 in-lbs).
AVVERTENZA
Prima di mettersi alla guida della motocicletta, verificare il corretto funzionamento di interruttori e luci. Una scarsa visibilità può causare lesioni gravi o mortali. (00316a)
5. Controllare il funzionamento di tutte le luci.

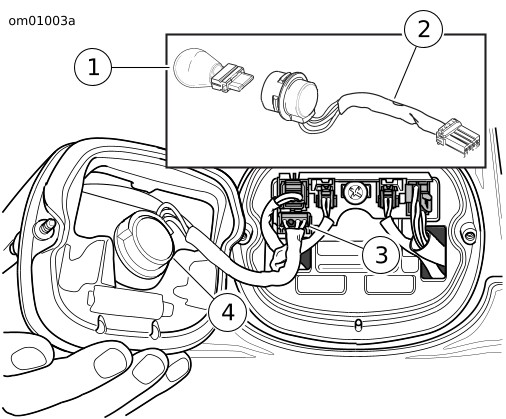

1Lampadina
2Cablaggio
3Connettore
4Portalampada
Figura 1. Luce posteriore
