警告

经过一段时间后，DOT 4制动液吸收大气中的水分，从而改变制动液的性质。每个保养周期或每年检查制动液含水量（以先到者为准）。每两年冲洗和更换制动液，如果含水量为3%或更高，则提前进行冲洗和更换。不冲洗和更换制动液会对刹车操作产生不利影响，可能会造成人员死亡或重伤。 (06304b)

为确保刹车系统性能符合设计要求，在每个保养周期或至少每年使用DOT 4制动液含水量测试仪（零件编号HD-48497-A或等效工具）检查一次制动液含水量，并按照工具随附的说明书进行操作。每两年冲洗一次DOT 4制动液，如果刹车系统的制动液测试显示含水量大于等于3%，则更频繁地进行冲洗。

哈雷戴维森建议使用Harley-Davidson Platinum Label DOT 4 Brake Fluid（哈雷戴维森白金标签DOT 4制动液），因为此制动液具有优异的低吸湿与抗腐蚀特性。

制动液

警告

拆卸前清洁储液槽加油口盖或盖板。只能使用密封容器内存放的DOT 4刹车液。使用污染的刹车液会对刹车或离合器分离操作产生不利影响，可能会造成人员死亡或重伤。 (00504d)

警告

接触DOT 4制动液可严重影响健康。未佩戴适当的皮肤和眼部保护装备可导致死亡或重伤。

(00240e)

通告

DOT 4刹车液会损坏与之接触的已油漆面板和车身面板。检查刹车时，请务必谨慎，以免刹车液溅到摩托车表面。否则可导致摩托车外观损坏。 (00239c)

通告

切勿让污物或碎屑进入主缸储液槽。储液槽中的污物或碎屑可导致操作不正常和设备损坏。 (00205c)

1.	注意如果刹车系统不漏，就没有必要添加刹车液。如果液位低，刹车片可能磨损，必须更换。更换刹车片后，液位升高。只能使用DOT 4白金标制动液，每两年更换一次制动液，如果含水量为3%或更高，则提前进行更换和冲洗。请联系哈雷戴维森经销商。参见图1。检查刹车主缸储液槽内的液位。将车辆停放在水平表面上。转动把手，使主缸水平。 a. 如果有制动液，前部观察镜看上去较暗。如果前部观察镜仍然透明，请联系哈雷戴维森经销商。 b. 后部液位必须在MIN（最低）和MAX（最高）线之间。
2.	在使用刹车时，验证前刹车手杆及后刹车脚踏板必须有较紧的感觉。如果刹车不紧，则刹车系统一定存在泄漏现象。

1	前主缸储液槽
2	后主缸储液槽

图1。刹车液观察镜

刹车片

警告

请在规定的维修保养间隔内检查刹车片。若在不利状况（陡坡、拥挤的交通等）下骑行，应更频繁地检查。过度磨损的刹车片可导致刹车失灵，可能造成死亡或重伤。 (00052a)

警告

务必整套更换刹车片，以保证正确和安全的刹车操作。刹车操作不正常可能造成死亡或重伤。 (00111a)

警告

刹车为关键安全部件。若要维修或更换刹车，请联系哈雷戴维森经销商。维修不当的刹车会给刹车性能带来不良影响，可能造成死亡或重伤。 (00054a)

警告

执行例常的刹车常规维护。不按推荐的间隔进行维护会给刹车性能带来不良影响，可能造成死亡或重伤。 (00055a)

警告

请确保车轮和刹车钳已调准。在车轮或刹车钳未调准的情况下骑行可导致刹车盘受束缚并导致失控，可能造成死亡或重伤。 (00050a)

哈雷戴维森为您的新摩托车提供了市面上最佳的刹车片摩擦材料。材料选择的宗旨是在干燥、潮湿及高温状况下提供尽可能高的性能。它超过当前生效的所有监管要求。但是，在某些刹车情况下，可能会产生响声。这种现象对此类摩擦材料属正常。

1.	检查刹车钳活塞区域是否有砂砾和碎屑堆积。必要时清洁。 a. 用温热皂液冲洗该区域。 b. 使用低压压缩空气吹干。

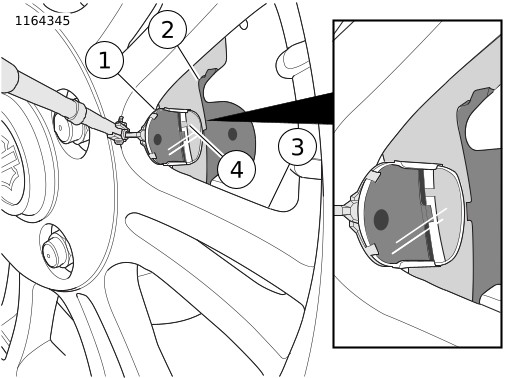

2.	参见图2和图3。在旋转时检查刹车盘/转子。刹车盘/转子在刹车钳内转动时应无跳动感。
3.	注意前后刹车片的摩擦材料上具有磨损指示槽，可指示刹车片磨损情况。外侧后刹车片可通过目视检查磨损情况，无需拆卸后轮。如果操作正确，内侧后刹车片的磨损情况应与外侧类似。目视检查刹车片磨损指示槽。刹车片磨损可能不均匀。检查每个可以看见的刹车片。
4.	在磨损指示槽磨掉之前更换刹车片。
5.	在刹车片摩擦材料减小到最小厚度之前，更换刹车片。务必成对更换刹车片。请联系哈雷戴维森经销商。参阅表1。

图2。前刹车片摩擦材料

图3。后刹车片摩擦材料

表1。最小刹车片摩擦材料厚度

刹车	英寸	毫米
前	0.016	0.4
后	0.039	1.0
