Ταχύμετρο
ΠΡΟΕΙΔΟΠΟΙΗΣΗΝα μετακινείστε με ταχύτητες κατάλληλες για το δρόμο και τις συνθήκες και να μην οδηγείτε ποτέ ταχύτερα από το προκαθορισμένο όριο ταχύτητας. Η υπερβολική ταχύτητα μπορεί να προκαλέσει την απώλεια ελέγχου του οχήματος, η οποία θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00008a)
Με φέρινγκ: Δείτε Εικόνα 1 .
Χωρίς φέρινγκ: Δείτε Εικόνα 2. Το ταχύμετρο καταγράφει την ταχύτητα προς τα εμπρός σε μίλια ανά ώρα (μοντέλα Η.Π.Α.) ή χιλιόμετρα ανά ώρα (διεθνή μοντέλα).
Ο φωτισμός φόντου των οργάνων ενεργοποιείται μετά από μια μικρή καθυστέρηση. Οι αλλαγές στο φωτισμό περιβάλλοντος, όπως όταν περνάτε μέσα από μια σήραγγα, μπορεί να αλλάξουν για λίγο το φωτισμό φόντου.
Στροφόμετρο
ΣΗΜΕΙΩΣΗ
Δείτε την ενότητα ΣΥΣΤΑΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑΣ. Μην λειτουργείτε τον κινητήρα υψηλότερα από τις ανώτατες ασφαλείς στροφές ανά λεπτό, όπως παρουσιάζεται στην ενότητα ΛΕΙΤΟΥΡΓΙΑ (κόκκινη ζώνη στο στροφόμετρο). Χαμηλώστε τις στροφές ανά λεπτό ανεβάζοντας ταχύτητα ή μειώνοντας την ποσότητα του γκαζιού. Σε περίπτωση που δεν χαμηλώσετε τις στροφές ανά λεπτό, μπορεί να προκληθεί ζημιά στα στοιχεία του εξοπλισμού. (00159a)
Με φέρινγκ: Δείτε Εικόνα 1 . Το στροφόμετρο μετράει την ταχύτητα του κινητήρα σε στροφές ανά λεπτό (σ.α.λ. x 100).
Χωρίς φέρινγκ: Δείτε Εικόνα 2 . Ένα ψηφιακό στροφόμετρο εμφανίζεται στο παράθυρο οδομέτρου.
Δείκτης στάθμης καυσίμου
Ο δείκτης στάθμης καυσίμου υποδεικνύει την κατά προσέγγιση ποσότητα καυσίμου στο ρεζερβουάρ καυσίμου.
Χωρίς φέρινγκ: Ο δείκτης στάθμης καυσίμου βρίσκεται στην αριστερή πλευρά του ρεζερβουάρ καυσίμου. Ανατρέξτε στην ενότητα Εικόνα 3 .
Με φέρινγκ: Δείτε Εικόνα 1 . Ο δείκτης στάθμης καυσίμου βρίσκεται στον πίνακα οργάνων.
Βολτόμετρο
Με φέρινγκ: Δείτε Εικόνα 1 . Το βολτόμετρο υποδεικνύει τη μετρούμενη τάση του ηλεκτρικού συστήματος. Με τον κινητήρα σε λειτουργία πάνω από 1.500 σ.α.λ., το βολτόμετρο θα πρέπει να καταγράφει 13,0 έως 14,5 V όταν η μπαταρία βρίσκεται σε πλήρη φόρτιση.
Στοιχεία οχήματος: Με φέρινγκ
Περισσότερες πληροφορίες μπορούν να εμφανίζονται στο σύστημα πληροφόρησης και ψυχαγωγίας. Ανατρέξτε στην ενότητα Λειτουργία → Σύστημα πληροφόρησης και ψυχαγωγίας Boom! Box .
| 1 | Δείκτης στάθμης καυσίμου |
| 2 | Χαμηλή στάθμη καυσίμου |
| 3 | Ταχύμετρο |
| 4 | Έλεγχος πρόσφυσης |
| 5 | Λυχνία Ένδειξης Ασφαλείας/Σφάλματος |
| 6 | Δεν χρησιμοποιείται |
| 7 | Στροφόμετρο |
| 8 | Θερμοκρασία ψυκτικού κινητήρα |
| 9 | Αισθητήρας φωτός (δεν είναι ένδειξη) |
| 10 | Αποφόρτιση μπαταρίας |
| 11 | Βολτόμετρο |
| 12 | Ένδειξη δεξιού φλας |
| 13 | Φρένο στάθμευσης |
| 14 | Εικονίδιο ABS (εμφανίζεται επίσης εικονίδιο ABS km/h) |
| 15 | Ένδειξη βοηθητικού φωτός/φωτός ομίχλης |
| 16 | Όπισθεν |
| 17 | Μεγάλη σκάλα προβολέα |
| 18 | Δεν χρησιμοποιείται |
| 19 | Έλεγχος πλοήγησης |
| 20 | Έλεγχος κινητήρα |
| 21 | Νεκρά |
| 22 | Ένδειξη θέσης ταχύτητας |
| 23 | Παράθυρο οδομέτρου |
| 24 | Πίεση λαδιού |
| 25 | Δεν χρησιμοποιείται |
| 26 | Δεν χρησιμοποιείται |
| 27 | Ένδειξη αριστερού φλας |
Εικόνα 1. Ενδεικτικές λυχνίες: Με φέρινγκ

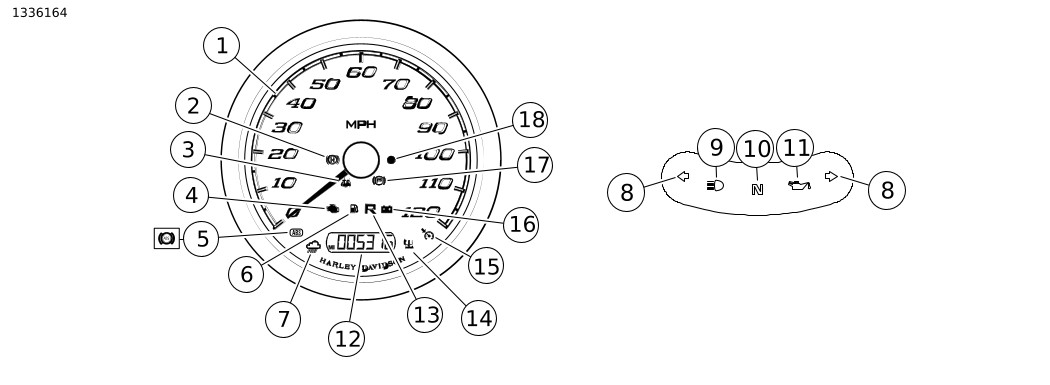

| 1 | Ταχύμετρο |
| 2 | Δεν χρησιμοποιείται |
| 3 | Έλεγχος πρόσφυσης |
| 4 | Έλεγχος κινητήρα |
| 5 | Εικονίδιο ABS (εμφανίζεται επίσης εικονίδιο ABS km/h) |
| 6 | Χαμηλή στάθμη καυσίμου |
| 7 | Δεν χρησιμοποιείται |
| 8 | Ένδειξη φλας |
| 9 | Μεγάλη σκάλα προβολέα |
| 10 | Νεκρά |
| 11 | Πίεση λαδιού |
| 12 | Παράθυρο οδομέτρου |
| 13 | Όπισθεν |
| 14 | Δεν χρησιμοποιείται |
| 15 | Έλεγχος πλοήγησης |
| 16 | Αποφόρτιση μπαταρίας |
| 17 | Φρένο στάθμευσης |
| 18 | Ενδεικτική λυχνία Ασφαλείας/Σφάλματος |
Εικόνα 2. Ενδεικτικές λυχνίες: Χωρίς φέρινγκ

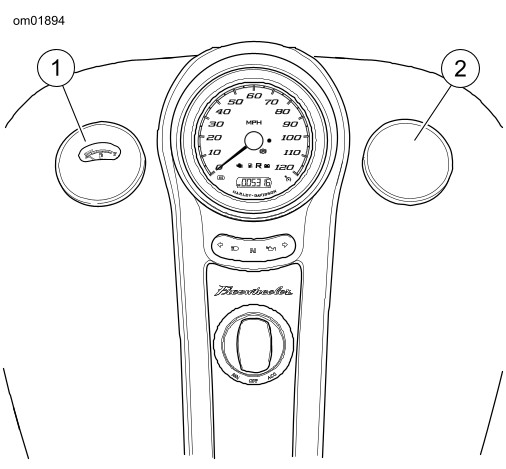

| 1 | Δείκτης στάθμης καυσίμου |
| 2 | Καπάκι πλήρωσης καυσίμου |
Εικόνα 3. Ρεζερβουάρ καυσίμου: Χωρίς φέρινγκ
