Indicateur de vitesse
AVERTISSEMENTConduire à des vitesses appropriées à la route et aux conditions existantes, et ne jamais dépasser la limite de vitesse affichée. Une vitesse excessive risque d’entraîner une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00008a)
Avec carénage : voir Figure 1 .
Sans carénage : Voir Figure 2. L'indicateur de vitesse indique la vitesse du véhicule en marche avant en kilomètres/heure (modèles internationaux) ou en miles/heure (modèles américains).
L'éclairage de fond des instruments est activé après un léger retard. Les changements d'éclairage ambiant, comme lorsque la moto passe sous un tunnel, peuvent modifier rapidement l'éclairage de fond.
Compte-tours
AVIS
Voir la section CONSIGNES D'UTILISATION. Ne pas faire tourner le moteur plus vite que le régime maximum indiqué dans la section FONCTIONNEMENT (zone rouge du compte-tours). Baisser le nombre de tr/min en passant à une vitesse supérieure ou en réduisant les gaz. Ne pas suivre cette consigne risque de provoquer des dommages matériels. (00159a)
Avec carénage : voir Figure 1 . Le compte-tours mesure le régime du moteur en tours/minute (tr/min x 100).
Sans carénage : voir Figure 2 . Un compte-tours numérique s'affiche dans la fenêtre du compteur kilométrique.
Jauge de carburant
La jauge de carburant indique la quantité approximative de carburant dans le réservoir.
Sans carénage : la jauge de carburant est située sur le côté gauche du réservoir de carburant. Voir Figure 3 .
Avec carénage : voir Figure 1 . La jauge de carburant se trouve sur le tableau de bord.
Voltmètre
Avec carénage : voir Figure 1 . Le voltmètre indique la tension électrique mesurée du système. Lorsque le moteur tourne à plus de 1 500 tr/min, le voltmètre doit indiquer entre 13,0 et 14,5 V avec une batterie complètement chargée.
Renseignements sur le véhicule : Avec carénage
Des renseignements peuvent être affichés dans le système d'infodivertissement. Voir Fonctionnement → Système d'infodivertissement Boom! Box .
| 1 | Jauge de carburant |
| 2 | Niveau bas de carburant |
| 3 | Indicateur de vitesse |
| 4 | Contrôle de la traction |
| 5 | Indicateur de sécurité/défaillance |
| 6 | Non utilisé |
| 7 | Compte-tours |
| 8 | Température de liquide de refroidissement du moteur |
| 9 | Capteur de lumière (n'est pas un indicateur) |
| 10 | Décharge de la batterie |
| 11 | Voltmètre |
| 12 | Voyant de feu de direction de droite |
| 13 | Frein de stationnement |
| 14 | Icône ABS (l'icône ABS km/h est également illustrée) |
| 15 | Indicateur de feu auxiliaire/antibrouillard |
| 16 | Marche arrière |
| 17 | Phare de route |
| 18 | Non utilisé |
| 19 | Régulateur de vitesse |
| 20 | Vérification moteur |
| 21 | Point mort |
| 22 | Indicateur de rapport |
| 23 | Fenêtre de compteur kilométrique |
| 24 | Pression d'huile |
| 25 | Non utilisé |
| 26 | Non utilisé |
| 27 | Voyant de feu de direction de gauche |
Figure 1. Indicateurs lumineux : Avec carénage

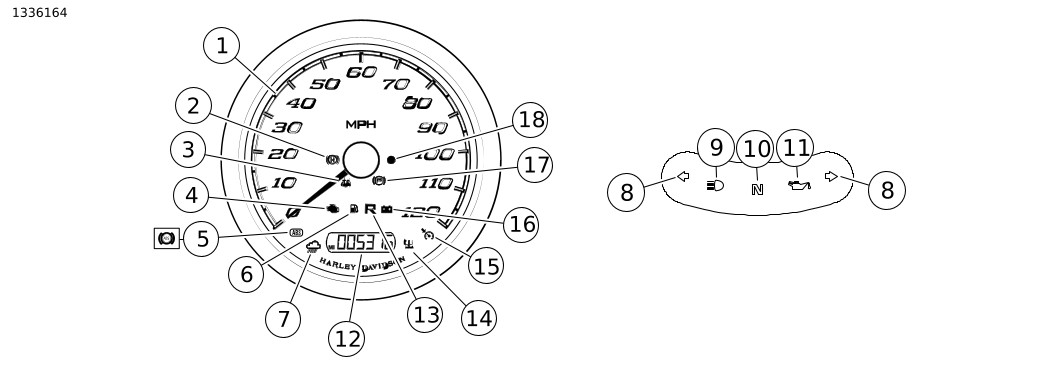

| 1 | Indicateur de vitesse |
| 2 | Non utilisé |
| 3 | Contrôle de la traction |
| 4 | Vérification moteur |
| 5 | Icône ABS (l'icône ABS km/h est également illustrée) |
| 6 | Niveau bas de carburant |
| 7 | Non utilisé |
| 8 | Voyant de feu de direction |
| 9 | Phare de route |
| 10 | Point mort |
| 11 | Pression d'huile |
| 12 | Fenêtre de compteur kilométrique |
| 13 | Marche arrière |
| 14 | Non utilisé |
| 15 | Régulateur de vitesse |
| 16 | Décharge de la batterie |
| 17 | Frein de stationnement |
| 18 | Indicateur de sécurité/défaillance |
Figure 2. Indicateurs lumineux : Sans carénage

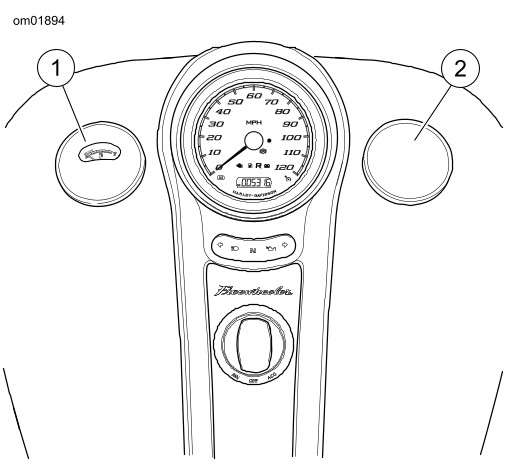

| 1 | Jauge de carburant |
| 2 | Bouchon de remplissage de carburant |
Figure 3. Réservoir de carburant : Sans carénage
