Tachometer
VÝSTRAHARýchlosť jazdy vždy prispôsobte stavu vozovky a podmienkam a nikdy neprekračujte maximálnu povolenú rýchlosť. Príliš vysoká rýchlosť môže spôsobiť stratu kontroly nad motocyklom, čo môže viesť k nehode s následkom smrti alebo ťažkého zranenia. (00008a)
S kapotážou: pozrite si Obrázok 1 .
Bez kapotáže: Pozrite Obrázok 2. Tachometer zaznamenáva rýchlosť pri pohybe vpred v kilometroch za hodinu (modely pre medzinárodný trh) alebo v míľach za hodinu (modely pre USA).
Po krátkom oneskorení sa zapne aj podsvietenie prístrojovej dosky. Pri zmene okolitého svetla (napríklad pri prejazde tunelom) sa môže krátkodobo zmeniť aj podsvietenie.
Otáčkomer
UPOZORNENIE
Pozrite časť ODPORUČENÉ POSTUPY POUŽÍVANIA. Nevytáčajte motor nad maximálne bezpečné otáčky uvedené v časti POUŽÍVANIE (vyznačené na otáčkomere červenou farbou). Otáčky znížte zaradením vyššieho prevodového stupňa alebo ubratím plynu. Ak otáčky motora neznížite, môžete motocykel poškodiť. (00159a)
S kapotážou: pozrite si Obrázok 1 . Otáčkomer meria rýchlosť otáčania motora v otáčkach za minútu (ot./min x 100).
Bez kapotáže: pozrite si Obrázok 2 . Na displeji počítadla najazdených kilometrov sa zobrazuje digitálny otáčkomer.
Palivomer
Palivomer udáva približné množstvo paliva v palivovej nádrži.
Bez kapotáže: palivomer sa nachádza na ľavej strane palivovej nádrže. Pozrite Obrázok 3 .
S kapotážou: pozrite si Obrázok 1 . Palivomer sa nachádza na prístrojovej doske.
Voltmeter
S kapotážou: pozrite si Obrázok 1 . Voltmeter udáva namerané napätie elektrickej sústavy. Keď motor beží v otáčkach vyšších než 1500 ot./min, mal by voltmeter udávať hodnotu 13,0 - 14,5 V s plne nabitou batériou.
Informácie o motocykli: S kapotážou
Na informačnom a zábavnom systéme je možné zobraziť ďalšie informácie. Pozrite Použitie → Informačný a zábavný systém Boom! Box .
| 1 | Palivomer |
| 2 | Nízka hladina paliva |
| 3 | Tachometer |
| 4 | Regulácia preklzu |
| 5 | Kontrolka zabezpečenia/poruchy |
| 6 | Nepoužité |
| 7 | Otáčkomer |
| 8 | teplota chladiacej kvapaliny motora |
| 9 | Snímač svetla (nie je kontrolka) |
| 10 | Vybitie batérie |
| 11 | Voltmeter |
| 12 | Kontrolka pravých smerových svetiel |
| 13 | Parkovacia brzda |
| 14 | Ikona systému ABS (zobrazuje sa aj ikona km/h systému ABS) |
| 15 | Kontrolka prídavného/hmlového svetla |
| 16 | Spätný chod |
| 17 | Diaľkové svetlo predného svetlometu |
| 18 | Nepoužité |
| 19 | Tempomat |
| 20 | Kontrola motora |
| 21 | Neutrál |
| 22 | Ukazovateľ zaradeného prevodového stupňa |
| 23 | Displej počítadla najazdených kilometrov |
| 24 | Tlak oleja |
| 25 | Nepoužité |
| 26 | Nepoužité |
| 27 | Kontrolka ľavých smerových svetiel |
Obrázok 1. Indikátory: S kapotážou
| 1 | Tachometer |
| 2 | Nepoužité |
| 3 | Regulácia preklzu |
| 4 | Kontrola motora |
| 5 | Ikona systému ABS (zobrazuje sa aj ikona km/h systému ABS) |
| 6 | Nízka hladina paliva |
| 7 | Nepoužité |
| 8 | Kontrolka smeroviek |
| 9 | Diaľkové svetlo predného svetlometu |
| 10 | Neutrál |
| 11 | Tlak oleja |
| 12 | Displej počítadla najazdených kilometrov |
| 13 | Spätný chod |
| 14 | Nepoužité |
| 15 | Tempomat |
| 16 | Vybitie batérie |
| 17 | Parkovacia brzda |
| 18 | Kontrolka zabezpečenia/poruchy |
Obrázok 2. Indikátory: Bez kapotáže
| 1 | Palivomer |
| 2 | Uzáver palivovej nádrže |

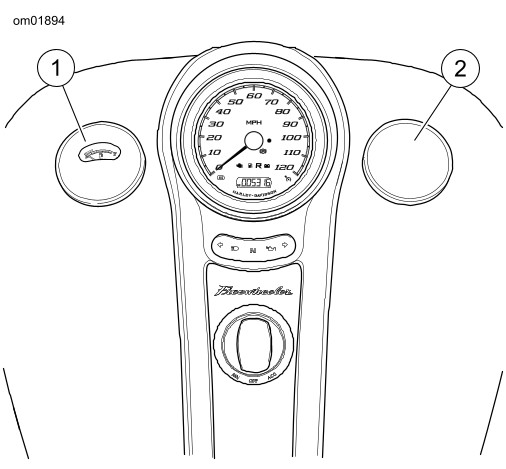

Obrázok 3. Palivová nádrž: Bez kapotáže
