Czteropunktowe światła awaryjne
Zobacz Rysunek 1. Przełącznik świateł awaryjnych (1) służy do włączania 4 kierunkowskazów i jest przydatny w przypadku awarii. Motocykl można zostawić z wyłączonym zapłonem i włączonymi światłami awaryjnymi do czasu przybycia pomocy. Zobacz Tabela 1.
  1. Przy WYŁĄCZNIKU w pozycji PRACA naciśnij na trójkąt świateł awaryjnych, by włączyć 4-punktowe światła awaryjne.
    2. UWAGA
    • Podczas włączania 4-punktowych świateł awaryjnych i podczas ich wyłączania breloczek musi być obecny.
    • Czteropunktowe światła awaryjne zadziałają po przewróceniu się motocykla bez względu na położenie WYŁĄCZNIKA. Zobacz Obsługa → Rozruch po przewróceniu.
  2. Obróć WYŁĄCZNIK do pozycji OFF (wyłączone). Czteropunktowe migające oświetlenie działa przez 2 godziny lub do wyłączenia przez kierowcę.
  3. Aby anulować, obróć WYŁĄCZNIK do pozycji PRACA. Naciśnij trójkąt ostrzegawczy nad przełącznikiem rozrusznika.
OFF (wyłączone)
Zobacz Rysunek 1. Przestaw WYŁĄCZNIK silnika do pozycji OFF (wyłączone) (2), aby wyłączyć silnik. Zobacz Tabela 1.
PRACA
Zobacz Rysunek 1. Przestaw WYŁĄCZNIK silnika do pozycji PRACA (3), aby umożliwić rozruch i pracę silnika. Aby można było uruchomić silnik i mógł on pracować, WYŁĄCZNIK musi być ustawiony w pozycji PRACA. Zobacz Tabela 1.
Prawy kierunkowskaz
Włączenie:
Zobacz Rysunek 1. Naciśnij przełącznik prawego kierunkowskazu (4), aby włączyć prawy kierunkowskaz. Zobacz Tabela 1.
Anuluj:
Obsługa ręczna: Naciśnij przełącznik prawego kierunkowskazu, aby wyłączyć prawy kierunkowskaz.
Obsługa automatyczna: Kierunkowskazy automatycznie wyłączają się po wykryciu pełnego skrętu na podstawie prędkości, przyspieszenia i ukończenia skrętu.
Lampy są również wyłączane, jeśli kierunkowskaz został uaktywniony na dłuższy czas (20 mignięć), gdy prędkość motocykla jest większa niż 7 mil/h (11 km/h). Jeśli motocykl jest zatrzymany lub jedzie z mniejszą prędkością, kierunkowskaz miga nadal.
UWAGA
Przednie kierunkowskazy pełnią też funkcję świateł pozycyjnych. Ta funkcja może być niedostępna na wszystkich rynkach.
Przełącznik CURSOR/SELECT
Zobacz Rysunek 1. Pięciopozycyjny przełącznik CURSOR/SELECT (kursor/wybierz) (5) służy do obsługi funkcji radia w wyposażonych w niego pojazdach. Patrz INSTRUKCJA UŻYTKOWNIKA BOOM! BOX. Zobacz Tabela 1.
SELECT (wybierz): naciśnij przełącznik SELECT (wybierz), aby wybrać lub przełączyć dowolną funkcję na ekranie radia.
CURSOR (kursor): naciśnij przełącznik w pożądanym kierunku, aby przesunąć kursor lub wybór na ekranie radia.
Przełącznik tylny
Zobacz Rysunek 1. Przełącznik tylny (6) służy do obsługi funkcji radia w wyposażonych w niego pojazdach. Patrz INSTRUKCJA UŻYTKOWNIKA BOOM! BOX. Zobacz Tabela 1.
Rozruch/bieg wsteczny
Start:
  1. Przestaw włącznik zapłonu do pozycji IGNITION (zapłon).
  2. Rysunek 1. Ustaw wyłącznik silnika w pozycji PRACA (3). Ustaw bieg na neutralny. Zapali się lampka biegu jałowego (zielona). Zobacz Obsługa → Uruchamianie silnika.
  3. Naciśnij przełącznik rozrusznika (7), aby uruchomić rozrusznik. Zobacz Tabela 1.
    4. UWAGA
    • Przy uruchomieniu rozrusznika światło reflektora wyłączy się chwilowo, aby zmniejszyć obciążenie akumulatora.
    • Jeśli silnik się nie uruchomi, rozrusznik będzie działał przez dziesięć sekund, po czym się zatrzyma. Zwolnij przełącznik rozrusznika. Naciśnij przełącznik rozrusznika, aby ponowić próbę. Po kilku nieudanych próbach rozruchu skontaktuj się z dilerem firmy Harley-Davidson.
Bieg wsteczny:
Przełącznik sterowania biegiem wstecznym służy do obsługi elektrycznego silnika jazdy do tyłu, gdy silnik pojazdu pracuje, a skrzynia biegów znajduje się w położeniu neutralnym. Wskaźnik uruchomienia biegu wstecznego świeci się, kiedy włączony jest bieg wsteczny. Szczegółowy opis procedur obsługi zamieszczono w Obsługa → Jazda do tyłu.
1Światła awaryjne
2Wyłączony
3Praca
4Prawy kierunkowskaz
5Kursor/wybierz
6Powrót
7Rozruch/bieg wsteczny

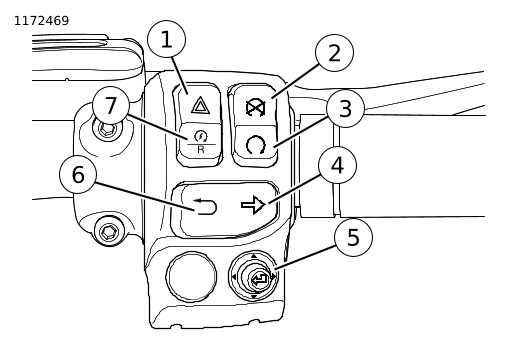

Rysunek 1. Moduł przełączników na kierownicy po prawej stronie
Tabela 1. Przełączniki na kierownicy po prawej stronie
WŁĄCZNIK
NAZWISKO
FUNKCJA
Niebezpieczeństwo
Naciśnij, aby uaktywnić 4-punktowe światła awaryjne.
Wyłączony
Naciśnij, aby zatrzymać silnik lub nie dopuścić do jego uruchomienia.
Praca
Naciśnij, aby umożliwić uruchomienie silnika.
Skręt w prawo
Naciśnij, aby zasygnalizować skręt w prawo.
Kursor/wybierz
Przełącznik pięciopozycyjny do obsługi funkcji radia.
Powrót
Naciśnij, aby powrócić do poprzedniego ekranu radia.
Rozruch/bieg wsteczny
Naciśnij, aby uruchomić silnik.
Silnik pracuje: naciśnij, aby włączyć bieg wsteczny.
