OSTRZEŻENIEFunkcja automatycznego włączania reflektora sprawia, że motocyklista staje się lepiej widoczny dla innych użytkowników drogi. Pamiętaj, aby reflektor był zawsze włączony. Zła widzialność motocyklisty przez innych użytkowników dróg może być przyczyną śmierci lub poważnych obrażeń. (00030b)
Patrz INSTRUKCJA UŻYTKOWNIKA. Zapisz numery wszystkich kluczyków w miejscu udostępnionym na początku niniejszej instrukcji.
Zobacz Rysunek 1. Przełącznik zapłonu służy do sterowania funkcjami elektrycznymi motocykla.
OSTRZEŻENIENie prowadź motocykla, gdy widelec jest zablokowany. Zablokowanie widelca ogranicza możliwość skręcania motocyklem, co może być przyczyną śmierci lub poważnych obrażeń ciała. (00035a)
POWIADOMIENIE
Chroń pojazd przed kradzieżą. Niezablokowanie motocykla może być przyczyną kradzieży oraz/lub uszkodzenia pojazdu. (00151b)
POWIADOMIENIE
Nie smaruj zamków bębenkowych smarami na bazie ropy naftowej lub grafitu. Po zastosowaniu takiego smaru zamek może nie działać. (00152a)
UWAGA
- Harley-Davidson zaleca wyjęcie kluczyka z blokady zapłonu/widelca przed użyciem motocykla. Niewyjęcie kluczyka może spowodować jego wypadnięcie podczas użytkowania motocykla.
- ACCESSORY (akcesoria) - można włączyć akcesoria i przerywacz świateł awaryjnych. Oświetlenie wskaźników jest włączone. Można włączyć światła stopu i sygnał dźwiękowy. Można wyjąć kluczyk.
- Gdy kluczyk jest w pozycji IGNITION (zapłon), lampy są włączone, tak jak wymaga prawo w niektórych krajach.
Tabela 1. Pozycje przełącznika zapłonu
MODEL | FUNKCJA | TABLICZKA ZNAMIONOWA | OBSŁUGA |
|---|---|---|---|
Bez owiewki | Włącznik* | ||
OFF (wyłączone) | Zapłon, reflektory i akcesoria są wyłączone. | ||
ACCESSORY (akcesoria) | Akcesoria są włączone. Przerywacz świateł awaryjnych może działać przez cały czas. Oświetlenie wskaźników jest włączone. Można włączyć światła stopu i sygnał dźwiękowy.* | ||
IGNITION (zapłon) | Zapłon, reflektory i akcesoria są włączone.** | ||
Z owiewką | Blokada kluczyka | LOCK (blokada) | Blokuje włącznik w położeniu FORK LOCK (blokada widelca) lub ACCESSORY (akcesoria). Dla bezpieczeństwa wyjmij kluczyk. |
UNLOCK (odblokowanie) | Odblokowuje włącznik. Po odblokowaniu, przełącznik możesz obracać w dowolne z 4 położeń. Aby nie utracić kluczyka w czasie jazdy, wyjmij go. | ||
Włącznik | FORK LOCK (blokada widelca) | Blokuje widelec w pozycji lewej, aby uniemożliwić korzystanie bez upoważnienia z pojazdu, gdy jest on zaparkowany.
Obsługę omówiono w
.
| |
OFF (wyłączone) | Gdy wyłącznik jest w położeniu OFF (wyłączone), zapłon, lampy i akcesoria też są wyłączone. | ||
IGNITION (zapłon) | Gdy wyłącznik jest w położeniu IGNITION (zapłon), możesz uruchomić motocykl, a wszystkie lampy i akcesoria będą działać. | ||
ACCESSORY (akcesoria) | W pozycji ACCESSORY (akcesoria) kontrolki i akcesoria działają, ale nie można uruchomić silnika. Można włączyć światła stopu i sygnał dźwiękowy. Działają czteropunktowe światła awaryjne. Włącznik można zablokować w pozycji ACCESSORY (akcesoria). | ||
* Blokada przełącznika znajduje się pod jego pokrywą. Wsuń kluczyk i obróć o lewo, aby zablokować; obrót w prawo powoduje odblokowanie. Kluczyk można wyjąć w każdym położeniu. ** Modele międzynarodowe: włączone są również światła pozycyjne i światło tylne. | |||

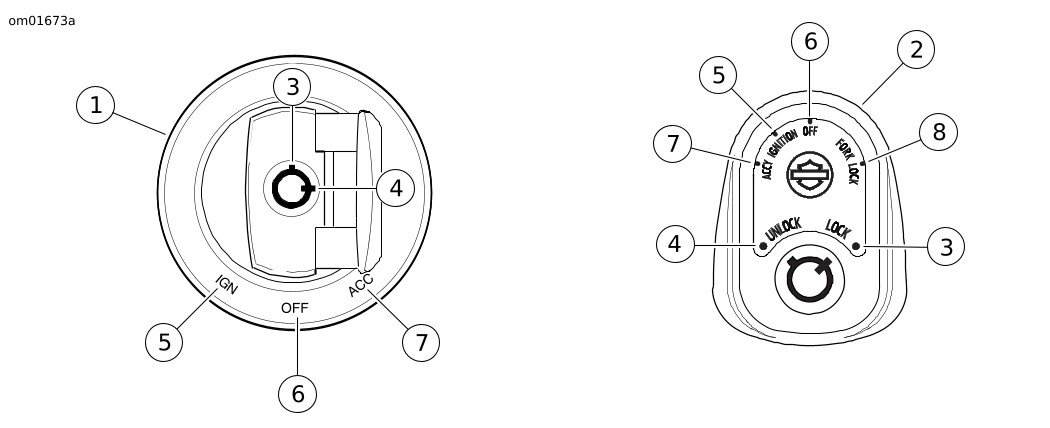

| 1 | Przełącznik zapłonu: Bez owiewki |
| 2 | Przełącznik zapłonu: Z owiewką |
| 3 | Blokada |
| 4 | Odblokowanie |
| 5 | Zapłon |
| 6 | Wyłączony |
| 7 | Akcesoria |
| 8 | Blokada widelca |
Rysunek 1. Przełącznik zapłonu
