Extracción de la batería
1. Retira el spoiler delantero. Ver Procedimientos de servicio → Spoiler delantero .
a. Retire la extensión del spoiler delantero izquierdo.
b. Retire la extensión derecha del spoiler delantero.
c. Retira el spoiler delantero.
2. Figura 1 Retire el cable negativo de la batería (2) de la batería (1).
3. Retire el cable positivo de la batería (3) de la batería.
4. Figura 2 Retire el cable de arranque (1) del solenoide de arranque (2).
5. Figura 3 Retire los tornillos del soporte del regulador de tensión (2).
6. Figura 4 Coloque el soporte del regulador de voltaje (2) fuera de camino.
7. Retire la batería (1).
Instalación de la batería
ADVERTENCIA
Primero conecte el cable positivo (+) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00068a)
AVISO
Conecte los cables a los bornes correctos de la batería. No hacerlo puede dañar el sistema eléctrico de la motocicleta. (00215a)
1. Instale la batería.
2. Figura 3 Soporte regulador de tensión de posición (1).
3. Coloque los tornillos del soporte del regulador de tensión (2). Ajuste.
Par de ajuste: 4–7 N·m (35–62 in-lbs)
4. Figura 1 Instale el cable positivo de la batería (3) en la batería. Ajuste.
Par de ajuste: 6,8–7,9 N·m (60–70 in-lbs)
5. Instale el cable negativo de la batería (2) en la batería. Ajuste.
Par de ajuste: 6,8–7,9 N·m (60–70 in-lbs)
6. Figura 2 Instale el cable de arranque (1) en el solenoide de arranque (2). Ajuste.
Par de ajuste: 3–4,6 N·m (27–41 in-lbs)
a. Figura 5 Cable de arranque de ruta (2) entre corchetes (1).
7. Instala el spoiler delantero. Ver Procedimientos de servicio → Spoiler delantero .
a. Instale el spoiler delantero
b. Instale la extensión derecha del spoiler delantero.
c. Instale la extensión del spoiler delantero izquierdo.
1Batería
2Cable negativo
3Cable positivo
4Tornillo del borne (2)
Figura 1. Cables de la batería
1Cable del arranque
2Solenoide del arranque
3Tuerca del cable de arranque
Figura 2. Cable de arranque
1Pieza de soporte del regulador de voltaje
2Tornillos
Figura 3. Tornillos de la pieza de soporte del regulador de voltaje
1Batería
2Pieza de soporte del regulador de voltaje
Figura 4. Pieza de soporte del regulador de voltaje

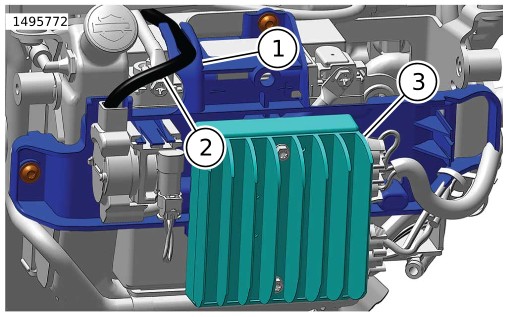

1Pieza de soporte del regulador de voltaje
2Cable del arranque
3Regulador de voltaje
Figura 5. Pieza de soporte de cable negativo
