Familiarícese con la ubicación de todos los controles y los componentes de servicio de su motocicleta.
NOTA
Las ilustraciones son solamente como referencia general. Los controles y componentes de servicio que se muestran están en ubicaciones generales y son representaciones que no muestran un modelo específico de motocicleta.
Harley-Davidson se reserva el derecho de cambiar especificaciones, equipo o diseños en cualquier momento, sin previo aviso y sin contraer por ello ningún tipo de obligación.
Consultar Figura 1 o Figura 4 . los controles del conductor y los componentes de servicio accesibles cuando está sentado.
Vea la Figura 2 o la Figura 5. los controles del conductor y los componentes de servicio accesibles a la derecha.
Vea Figura 3 o Figura 6. los controles del conductor y los componentes de servicio accesibles a la izquierda.
| 1 | Palanca manual del embrague |
| 2 | Módulo del control manual izquierdo |
| 3 | Módulo de instrumentos (IM) |
| 4 | Depósito del líquido de frenos delantero |
| 5 | Palanca del freno delantero |
| 6 | Empuñadura giratoria del acelerador |
| 7 | Módulo del control manual del lado derecho |
| 8 | Puerta de llenado de combustible |

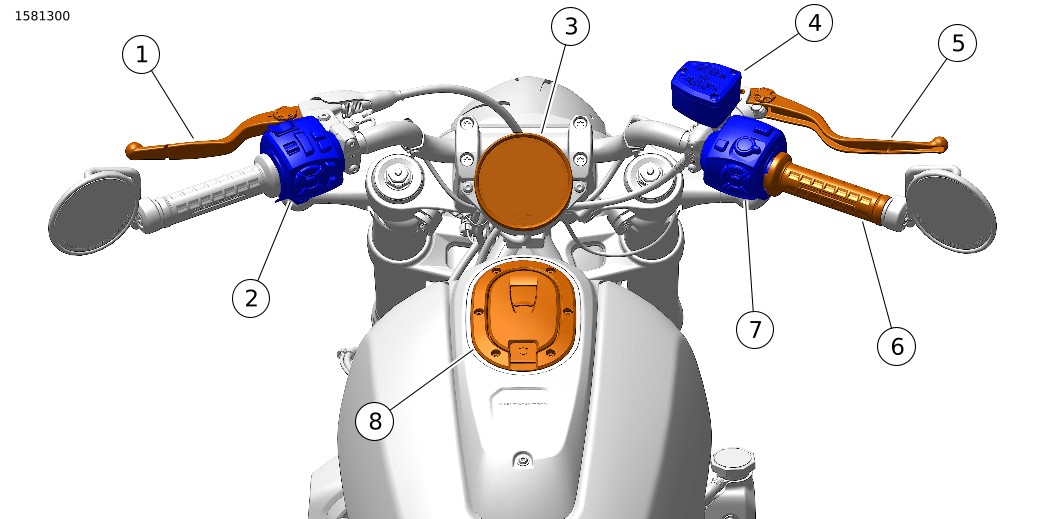

Figura 1. Controles y componentes de servicio (típico en modelos 1250)
| 1 | Válvula de presión de aire |
| 2 | Pedal del freno trasero |
| 3 | Depósito de líquido del freno trasero |
| 4 | Mordaza del freno trasero |
| 5 | Tapa de llenado de refrigerante/varilla |
Figura 2. Controles y componentes de servicio (típico en modelos 1250)
| 1 | Mordaza del freno delantero |
| 2 | Palanca de cambios |
| 3 | Tapa de llenado de aceite/varilla medidora |
| 4 | Bujía |
| 5 | Soporte de estacionamiento |
| 6 | Pestillo del asiento |
| 7 | Ajustador de la suspensión trasera |
Figura 3. Controles y componentes de servicio (típico en modelos 1250)
| 1 | Palanca manual del embrague |
| 2 | Módulo de instrumentos (IM) |
| 3 | Depósito del líquido de frenos delantero |
| 4 | Palanca del freno delantero |
| 5 | Empuñadura giratoria del acelerador |
| 6 | Módulo del control manual del lado derecho |
| 7 | Tapa de llenado de combustible (debajo del asiento) |
| 8 | Módulo del control manual izquierdo |

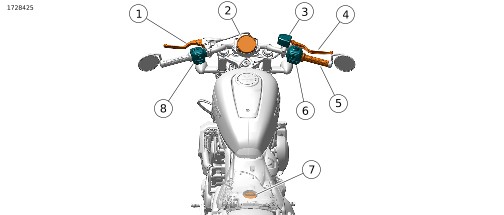

Figura 4. Controles y componentes de servicio (típico en modelos 975)
| 1 | Mordaza del freno trasero |
| 2 | Depósito de líquido de frenos trasero (detrás de la cubierta lateral) |
| 3 | Válvula de presión de aire |
| 4 | Tapa de llenado de refrigerante/varilla |
| 5 | Pedal del freno trasero |

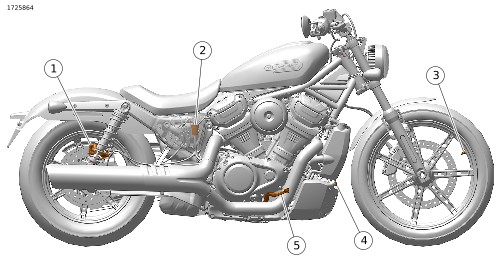

Figura 5. Controles y componentes de servicio (típico en modelos 975)
| 1 | Pestillo del asiento |
| 2 | Válvula de presión de aire |
| 3 | Soporte de estacionamiento |
| 4 | Palanca de cambios |
| 5 | Tapa de llenado de aceite/varilla medidora |
| 6 | Mordaza del freno delantero |

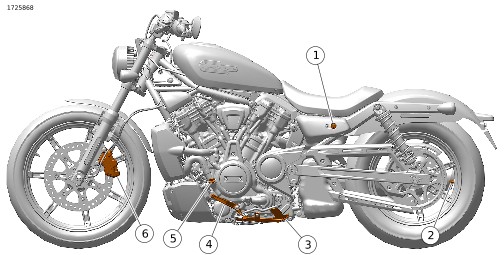

Figura 6. Controles y componentes de servicio (típico en modelos 975)
