Herramientas especiales
| Descripción | Pieza n.º | Cantidad |
|---|---|---|
| LLAVE PARA FILTRO DE ACEITE | HD-52991 | 1 |
ADVERTENCIAAsegúrese de que no haya lubricante ni fluidos en los neumáticos, las ruedas o los frenos al cambiar los fluidos. Se puede afectar la tracción de la motocicleta lo que sería la causa de la pérdida de control de esta, de muerte o de lesiones graves. (00047d)
AVISO
No utilices distintas marcas de lubricante porque algunos lubricantes interactúan de forma química cuando se mezclan. El uso de lubricantes inferiores puede dañar el motor. (00184a)
- Cambie el aceite del motor en los primeros 1.600 km (1.000 mi) para un motor nuevo . Después del servicio inicial, cambie el aceite a los intervalos regulares durante el servicio normal a temperaturas tibia o moderada. Ver Registros y los intervalos de servicio → Registro de servicio .
- Cambie el aceite a intervalos más cortos en climas fríos o en condiciones de funcionamiento rigurosas. Ver Mantenimiento y lubricación → Lubricación del motor .
| 1. | Maneje la motocicleta hasta que el motor esté a temperatura normal de funcionamiento. Apague el motor. | |||||
| 2. | Deje descansando la bicicleta en el soporte de estacionamiento. NOTA El aceite debe drenarse mientras la moto está sobre el soporte de estacionamiento para garantizar que todo el aceite salga del cárter. | |||||
| 3. | Retire la extensión del spoiler delantero izquierdo. Ver Procedimientos de servicio → Spoiler delantero . | |||||
| 4. | Extraiga el tapón de llenado/varilla medidora. | |||||
| 5. | Figura 1 Retire el tapón de drenaje de aceite magnético (2). Deje que el aceite drene completamente. a. Extraiga y deseche el o-ring (1). | |||||
| 6. | Retire el filtro de aceite con una herramienta especial. NO utilice herramientas de aire. Herramienta especial: LLAVE PARA FILTRO DE ACEITE (HD-52991) | |||||
| 7. | Limpie la brida de montaje del filtro de aceite. | |||||
| 8. | Limpia cualquier residuo de aceite de la caja de la cárter. | |||||
| 9. | Figura 2 Instale el filtro de aceite nuevo . a. Lubrique la junta con una capa delgada de aceite limpio de motor. b. Llena el nuevo filtro de aceite a la mitad con aceite de motor. c. Instale el filtro de aceite nuevo. d. Apriete a mano el filtro de aceite tres cuartos de vuelta después de la junta de los primeros contactos filtrar la superficie de montaje. NO utilice una llave para filtro de aceite para la instalación. | |||||
| 10. | Figura 1 Instale el nuevo O-ring (1). a. Lubrique con aceite limpio del motor. | |||||
| 11. | Coloque el tapón de drenaje de aceite magnético (2). Ajuste. Par de ajuste: 20 N·m (15 ft-lbs) Tapón de drenaje de aceite magnético. | |||||
| 12. | Agregue un volumen inicial de aceite de motor. Tabla 1 Tabla 1. Llenado inicial de aceite
| |||||
| 13. | Instalar el tapón de llenado/varilla medidora. | |||||
| 14. | Enciende motor por 10 segundos. | |||||
| 15. | Apaga el motor y retira el tapón de llenado/varilla medidora. NOTA Las marcas del soporte lateral en la varilla medidora se utilizan solo para una referencia rápida al cambiar el aceite. | |||||
| 16. | Consulte Mantenimiento y lubricación → Comprobar el nivel de aceite de motor → Varilla medidora de aceite del motor (marca vertical completa).Agregue suficiente aceite para llevar el nivel a la marca de añadir un cuarto (2) | |||||
| 17. | Verifique que el nivel de aceite sea correcto. a. Arranque el motor y verifique con cuidado que no haya pérdidas de aceite alrededor del tapón de drenaje y del filtro de aceite. b. Verifique el nivel de aceite de motor. Consulte Mantenimiento y lubricación → Comprobar el nivel de aceite de motor. NOTA El nivel de aceite del motor debe comprobarse a la temperatura de funcionamiento normal. | |||||
| 18. | Instale la extensión del spoiler delantero izquierdo. Ver Procedimientos de servicio → Spoiler delantero . |
| 1 | O-ring |
| 2 | Tapón de drenaje de aceite magnético |

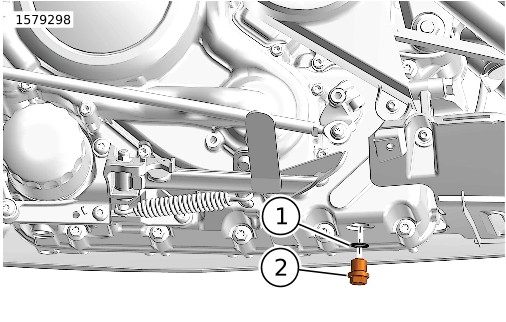

Figura 1. Tapón de drenaje de aceite (típico)
Figura 2. Lubricación de la junta del filtro de aceite nuevo
