Pozrite Obrázok 1. Kontrolky sa nachádzajú v spodnej časti združeného panela prístrojovej dosky.
Kontrolky smerových svetiel
Kontrolky smerových svetiel blikajú pri aktivácii smerových alebo výstražných svetiel.
Kontrolka diaľkového svetla
Kontrolka diaľkového svetla sa rozsvieti po aktivácii spínača diaľkových svetiel.
Kontrolka neutrálu
Kontrolka neutrálu svieti, keď nie je zaradený žiadny prevodový stupeň.
Kontrolka teploty chladiacej kvapaliny motora
UPOZORNENIE
Ak ostane kontrolka teploty chladiacej kvapaliny motora svietiť, vždy skontrolujte hladinu chladiacej kvapaliny. Ak je hladina chladiacej kvapaliny normálna a kontrolka napriek tomu svieti, vypnite motor a nejazdite, kým sa nezistí a neodstráni príčina poruchy. V opačnom prípade by mohlo dôjsť k poškodeniu motora. (00158a)
VÝSTRAHANeuvoľňujte ani neodstraňujte tlakový uzáver, keď je chladiaca sústava horúca. Chladiaca sústava je pod tlakom a horúca chladiaca kvapalina s parou môže uniknúť z tlakového uzáveru a spôsobiť vám vážne popáleniny. Pred servisom chladiacej sústavy počkajte, kým motocykel vychladne. (00091c)
Rozsvietenie kontrolky teploty chladiacej kvapaliny motora signalizuje, že teplota chladiacej kvapaliny prekročila hodnotu 117 °C (243 °F).
Pokyny na kontrolu a doplnenie kvapaliny uvádza Údržba a mazanie → Hladina chladiacej kvapaliny. Ostatné možné príčiny uvádza Riešenie problémov → Chladiaca sústava. Ak je haldina chladiacej kvapaliny dostatočne vysoká a kontrolka napriek tomu stále svieti, motor okamžite vypnite. Obráťte sa na autorizovaný servis.
Kontrolka tlaku oleja
UPOZORNENIE
Ak kontrolka tlaku oleja ostáva rozsvietená, vždy najprv skontrolujte olejovú náplň. Ak je množstvo oleja normálne a kontrolka napriek tomu svieti, vypnite motor a nejazdite, kým sa nezistí a neodstráni príčina poruchy. V opačnom prípade by mohlo dôjsť k poškodeniu motora. (00157a)
Kontrolka tlaku oleja sa rozsvieti, keď motorom neprechádza dostatočné množstvo oleja.
Táto kontrolka sa rozsvieti po zapnutí zapaľovania pred naštartovaním motora. Po naštartovaní a zvýšení otáčok nad voľnobežné otáčky by mala zhasnúť.
Pokyny na kontrolu a doplnenie motorového oleja uvádza Údržba a mazanie → Kontrola hladiny oleja. Ostatné možné príčiny uvádza Riešenie problémov → Motor. Ak je hladina oleja dostatočne vysoká a kontrolka napriek tomu zostane svietiť, vypnite motor a obráťte sa na autorizovaný servis.
| 1 | Ľavé smerovky |
| 2 | Diaľkové svetlo |
| 3 | Neutrál |
| 4 | Tlak oleja |
| 5 | Teplota chladiacej kvapaliny motora |
| 6 | Pravé smerovky |
| 7 | Nízka hladina paliva |
| 8 | Systém zabezpečenia |
| 9 | ABS (zobrazuje sa aj kontrolka km/h systému ABS) |
| 10 | Vybitie batérie |
| 11 | Kontrola motora |

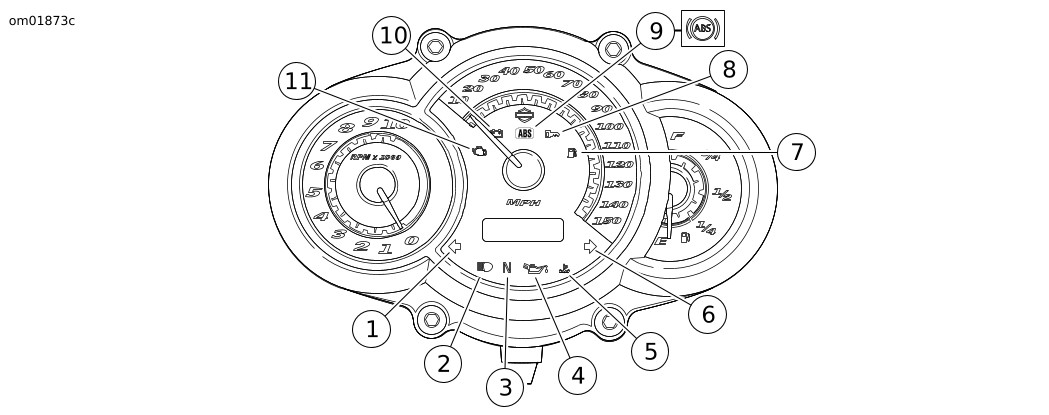

Obrázok 1. Kontrolky
