POZNÁMKA
Tento motor je vybavený mokrou olejovou vaňou, integrovanou prevodovkou, primárnym prevodom poháňaným ozubeným kolieskom a mokrou spojkou. Pri tejto konštrukcii sa motorový olej v olejovej vani používa na mazanie motora, prevodovky i primárneho prevodu. Spojka a primárny prevod sú umiestnené na pravej strane motora.
UPOZORNENIE
Hladina oleja sa nedá správne odmerať, keď je motor studený. Pri kontrole pred jazdou, keď motocykel stojí na vodorovnom povrchu v kolmej polohe (tzn. nie je opretý na bočnom stojane), musí hladina oleja dosahovať približne doprostred šrafovaného úseku na mierke hladiny oleja (keď je motor studený). Nikdy nedopĺňajte olej do studeného motora až po značku Full (plné). (00186b)
Hladinu motorového oleja kontrolujte po každom natankovaní plnej nádrže.
Model VRSCF: Pozrite Obrázok 1. Mierka hladiny oleja sa nachádza na pravej strane krytu spojky.
Model VRSCDX: Pozrite Obrázok 2. Mierka hladiny oleja sa nachádza na čele motora na ľavej strane.
Kontrola motorového oleja za studena
Pri kontrole motorového oleja ZA STUDENA postupujte nasledovne:
- Postavte motocykel na vodorovnú plochu do kolmej polohy (tzn. nie na bočný stojan).
- Pozrite Obrázok 2. Odskrutkujte uzáver olejovej nádrže (s pripojenou mierkou hladiny oleja) proti smeru hodinových ručičiek. Vyberte uzáver plniaceho hrdla a mierku hladiny oleja a mierku dôkladne utrite.
- Priskrutkujte uzáver späť do plniaceho hrdla motora. Skontrolujte správne dosadnutie uzáveru na skrini kľukového hriadeľa.
- Pozrite Obrázok 3. Odmontujte znova uzáver plniaceho hrdla a na mierke skontrolujte hladinu oleja.
- Ak sa hladina oleja nachádza nižšie než stred šrafovaného úseku na mierke, dolejte originálny olej Harley-Davidson, aby sa hladina zvýšila na túto úroveň.
UPOZORNENIE
NIKDY NESPÚŠŤAJTE motor, ak sa hladina oleja pri prevádzkovej teplote nachádza na mierke pod značkou Add (doplniť). Mohlo by dôjsť k poškodeniu motora. (00493b)
UPOZORNENIE
Po doliatí oleja do motora vždy vyčkajte približne tri minúty a až potom skontrolujte hladinu oleja pomocou mierky. Predídete tak preplneniu olejovej vane. Pri nadmernom množstve oleja vo vani môže dôjsť k poškodeniu oleja. (00188a)
Kontrola motorového oleja za tepla
Pri kontrole motorového oleja pri prevádzkovej teplote postupujte nasledovne:
| 1. | Vypnite motor a nechajte olej stekať do olejovej vane približne dve minúty. POZNÁMKA V chladnom počasí potrebuje motor na zahriatie dlhší čas. | |
| 2. | Postavte motocykel na vodorovnú plochu do kolmej polohy (tzn. nie na bočný stojan). | |
| 3. | Pozrite Obrázok 2. Odskrutkujte uzáver olejovej nádrže (s pripojenou mierkou hladiny oleja) proti smeru hodinových ručičiek. Vyberte uzáver plniaceho hrdla a mierku hladiny oleja a mierku dôkladne utrite. | |
| 4. | Priskrutkujte uzáver späť do plniaceho hrdla motora. Skontrolujte správne dosadnutie uzáveru na skrini kľukového hriadeľa. | |
| 5. | Pozrite Obrázok 3. Odmontujte znova uzáver plniaceho hrdla a na mierke skontrolujte hladinu oleja. | |
UPOZORNENIE Nedovoľte, aby hladina horúceho oleja klesla pod značku Add/Fill (pridať/doplniť) na mierke hladiny oleja. V opačnom prípade by mohlo dôjsť k poškodeniu alebo nesprávnemu fungovaniu zariadenia. (00189a) UPOZORNENIE Vyvarujte sa preplneniu olejovej vane. Olej by mohol preniknúť do vzduchového filtra, čo by mohlo mať za následok poškodenie alebo nesprávne fungovanie motocykla. (00191a) | ||
| 6. | Ak sa hladina oleja na mierke nachádza pod značkou FULL (plné), doplňte dostatočné množstvo originálneho oleja Harley-Davidson až na úroveň značky FULL (plné). POZNÁMKA Objemový rozdiel medzi značkou ADD (doplniť) a FULL (plné) je 0,473 L (0.5 qt). |

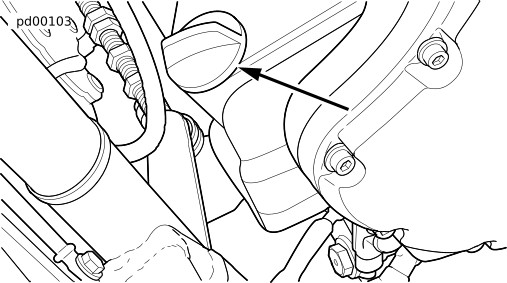

Obrázok 1. Umiestnenie mierky hladiny oleja: model VRSCF

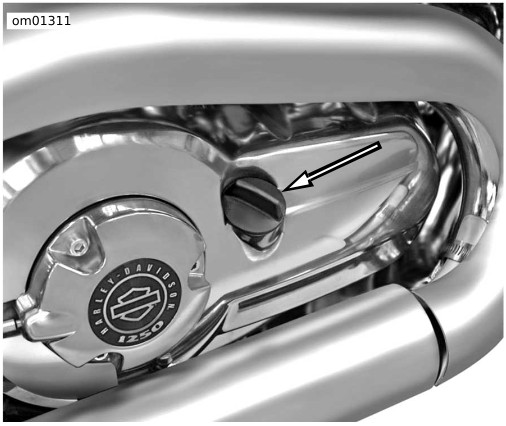

Obrázok 2. Umiestnenie mierky hladiny oleja: model VRSCDX
| 1 | Značka Full (plné) |
| 2 | Značka Add (doplniť). NIKDY NESPÚŠŤAJTE motor, ak sa hladina oleja pri prevádzkovej teplote nachádza pod značkou pre doplnenie. |

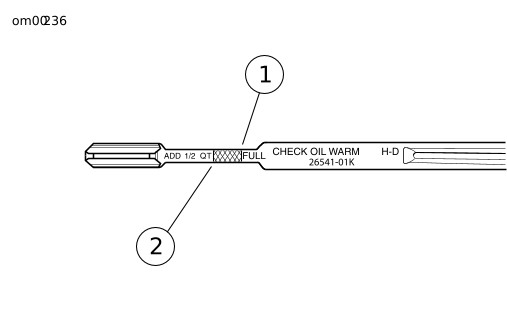

Obrázok 3. Hladina motorového oleja: modely V-Rod
