Kontrola hladiny chladiacej kvapaliny v nádržke s chladiacou kvapalinou
| 1. | Odklopte sedlo. | |
| 2. | Model VRSCF: Odstráňte predné bočné kryty. Pozrite Údržba a mazanie → Predné bočné kryty: model VRSCF. | |
| 3. | Pozrite Obrázok 1. Demontujte kryt komory nasávania pootočením spojovacieho prvku s okom o 1/4 obrátku proti smeru hodinových ručičiek. Vytiahnite kryt komory nasávania z polohovacích otvorov vpredu. | |
 VÝSTRAHANeuvoľňujte ani neodstraňujte tlakový uzáver, keď je chladiaca sústava horúca. Chladiaca sústava je pod tlakom a horúca chladiaca kvapalina s parou môže uniknúť z tlakového uzáveru a spôsobiť vám vážne popáleniny. Pred servisom chladiacej sústavy počkajte, kým motocykel vychladne. (00091c) | ||
| 4. | Pozrite Obrázok 2. Pri kontrole hladiny chladiacej kvapaliny v nádržke s chladiacou kvapalinou musí byť kvapalina studená a motocykel musí byť umiestnený na bočnom stojane. | |
| 5. | Ak sa hladina chladiacej kvapaliny nachádza pod značkou COLD FULL (plné za studena), odstráňte uzáver nádržky s chladiacou kvapalinou potiahnutím za úchytku zátky a dolejte do nádobky ORIGINÁLNU NEMRZNÚCU CHLADIACU ZMES S PREDĹŽENOU ŽIVOTNOSŤOU GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT. Kvapalinu doplňte po značku COLD FULL (plné za studena). POZNÁMKA Nemrznúca chladiaca zmes GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT (originálna nemrznúca chladiaca zmes Harley-Davidson s predĺženou životnosťou) je už namiešaná v správnom pomere a je určená na použitie bez riedenia. NEPRIDÁVAJTE vodu. | |
| 6. | Nádržku s chladiacou kvapalinou opäť uzavrite uzáverom. | |
| 7. | Namontujte kryt komory nasávania. Zaistite kryt pootočením spojovacieho prvku s okom o 1/4 obrátky v smere hodinových ručičiek. | |
| 8. | Model VRSCF: Namontujte predné bočné kryty. Pozrite Údržba a mazanie → Predné bočné kryty: model VRSCF. POZNÁMKA Ak je pri studenom motore nádržka s chladiacou kvapalinou prázdna, je možné, že bola chladiaca sústava zavzdušnená. Naplňte sústavu chladiacou kvapalinou a odvzdušnite ju. Ak potrebujete servis, navštívte predajcu motocyklov Harley-Davidson. |
UPOZORNENIE
Pravidelne čistite povrch prednej strany chladiča. Lístie a ďalšie nečistoty môžu postupne zanášať povrch chladiča a znižovať jeho účinnosť, čo môže viesť k prehrievaniu a následne poškodeniu motocykla. (00197d)

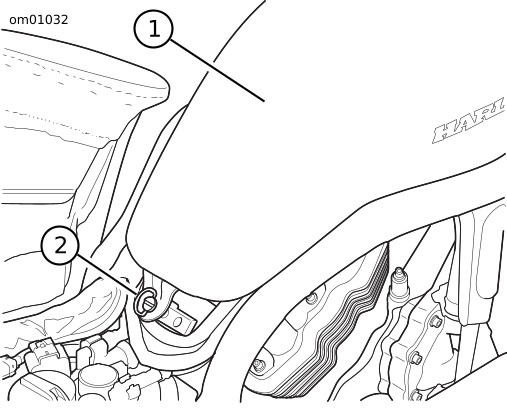

| 1 | Kryt komory nasávania |
| 2 | Spojovací prvok s okom |
Obrázok 1. Kryt komory nasávania

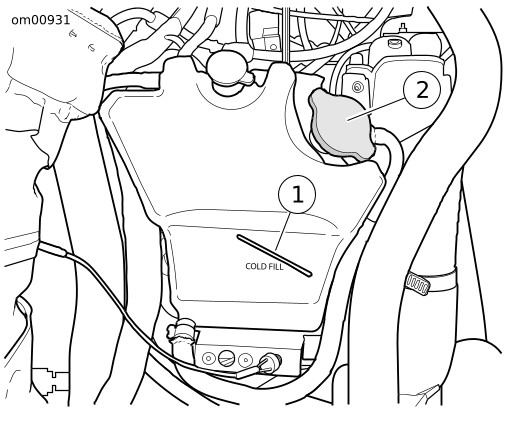

| 1 | Značka COLD FULL (plné za studena) |
| 2 | Uzáver |
Obrázok 2. Nádržka s chladiacou kvapalinou
