Speciální nástroje

Popis	Č. dílu	Množství
MĚŘIČ VLHKOSTI BRZDOVÉ KAPALINY DOT 4 BRAKE FLUID	HD-48497-A	1

Při stisknutí páčky spojky na levé straně aktivuje hlavní válec spojky, který následně vyvolá tlak na ovládací válec spojky namontovaný na pravé straně krytu motoru. Píst ovládacího válce spojky se roztáhne a dosedne na vypínací ložisko spojky, které vypne spojku.

Hladinu hydraulické kapaliny spojky pravidelně kontrolujte. Viz Harmonogram údržby → Záznamy o údržbě → Pravidelné servisní intervaly: Modely V-Rod 2017 .

POZNÁMKA

Při každém servisu zkontrolujte obsah vody v kapalině pomocí MĚŘIČ VLHKOSTI BRZDOVÉ KAPALINY DOT 4 BRAKE FLUID (Č. dílu:HD-48497-A). Řiďte se pokyny přiloženými k nástroji.
Systém vypláchněte a vyměňte hydraulickou spojkovou kapalinu DOT 4 každé dva roky nebo dříve, pokud test brzdové kapaliny ukáže 3% nebo vyšší obsah vody.
Při běžném opotřebení není třeba kapalinu doplňovat či vypouštět ze systému, vyjma výměny kapaliny tak, jak je uvedeno v plánu údržby.
Hladina kapaliny v nádrži bude s opotřebením spojky stoupat. Objem nádrže postačuje k tomu, aby dodával kapalinu po dobu životnosti spojky.

1.	Postavte motocykl a natočte řidítka tak, aby horní strana nádržky hlavního válce byla ve vodorovné poloze.
2.	Viz Ilustrace 1. Podívejte se do průhledítka nádržky. Přítomnost brzdové kapaliny v nádržce indikuje tmavé průhledítko. Pokud není celé průhledítko tmavé, pokračujte dalším krokem.
	OZNÁMENÍ Brzdová kapalina DOT 4 poškozuje lakované povrchy a povrchy panelů karoserie, s nimiž přijde do kontaktu. Při práci s brzdami proto vždy dbejte opatrnosti a chraňte povrch motocyklu. V opačném případě může dojít k poškození povrchových ploch. (00239c)
3.	Odstraňte veškeré bláto či jiné nečistoty z krytu hlavního válce spojky. Odšroubujte dva šrouby krytu hlavního válce spojky. Sejměte kryt.
4.	Zkontrolujte, zda se hladina kapaliny v nádržce hlavního válce spojky nachází na úrovni značky FILL (doplnit) na zadní vnitřní stěně nádržky. Pokud je hladina kapaliny příliš nízká, dolijte odpovídající množství brzdové kapaliny DOT 4 BRAKE FLUID (č. dílu 99953-99A). Tato kapalina je dostupná u prodejců Harley-Davidson. POZNÁMKA Vyvarujte se přelití nádržky hlavního válce spojky. Jak se třecí disky spojky opotřebovávají, píst ve válci spojky vytlačí kapalinu zpět do nádržky, což může vést k přetečení kapaliny. Pokud se hladina spojkové kapaliny nachází nad ryskou plná, může dojít k poškození spojky.
	OZNÁMENÍ V hydraulické spojce je nutné používat hydraulickou brzdovou kapalinu DOT 4. Nepoužívejte jiné typy kapaliny, které neodpovídají předepsaným požadavkům, protože by mohly způsobit poškození systému spojky. (00353b) OZNÁMENÍ Dbejte, aby do nádržky hlavního válce nevnikaly nečistoty. Nečistoty v nádržce mohou způsobit nesprávnou funkci a poškození zařízení. (00205c) VAROVÁNÍ Styk s brzdovou kapalinou DOT 4 Brake Fluid může mít vážné zdravotní následky. Nepoužívání vhodné ochrany kůže a očí může vést k vážnému poranění či smrti. Postup v případě vdechnutí: Uklidněte se, přemístěte se na čerstvý vzduch a vyhledejte lékařskou pomoc. Postup v případě potřísnění kůže: Odstraňte znečistěný oděv. Okamžitě začněte oplachovat kůži velkým množstvím vody 15–20 minut. V případě podráždění vyhledejte lékařskou pomoc. Postup v případě vniknutí do očí: Oplachujte oči nejméně 15 minut pod tekoucí vodou s otevřenými víčky. V případě podráždění vyhledejte lékařskou pomoc. Postup v případě požití: Vypláchněte si ústa a potom vypijte velké množství vody. Nevyvolávejte zvracení. Kontaktujte kontrolu jedů. Okamžitě vyhledejte lékařskou pomoc. Další informace naleznete v bezpečnostném listu na stránce sds.harley-davidson.com. (00240e)
5.	Zkontrolujte těsnění krytu hlavního válce spojky, zejména s ohledem na trhliny, vrypy, praskliny či jiné známky poškození. V případě potřeby těsnění vyměňte. Opatrně nasaďte na nádržku hlavního válce kryt s těsněním. Zajistěte kryt dvěma šrouby. Utáhněte šrouby na: Krouticí moment: 0,7–0,9 N·m (6–8 in-lbs) Šrouby krytu hlavního válce spojky POZNÁMKA Pokud se hladina kapaliny v nádržce hlavního válce spojky nachází ve správné výšce, avšak spojka přesto nepracuje správně, přečtěte si pokyny v servisní příručce nebo se obraťte s žádostí o servis na svého prodejce Harley-Davidson.

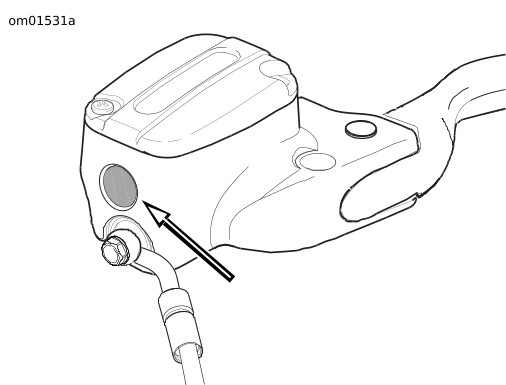

Ilustrace 1. Průhledítko nádržky spojky
