MEGJEGYZÉS
Ez a motor nedves karteres, beépített sebességváltós, fogaskerék-vezérelt primer hajtású és hidraulikus tengelykapcsolós típus. Ez a kialakítás lehetővé teszi, hogy az olajteknőben lévő motorolaj végezze el a motor, a sebességváltó és a primer hajtás kenését. A tengelykapcsoló és a primer hajtás a motor jobb oldalán található.
ÉRTESÍTÉS
Az olajszint hideg motornál nem mérhető pontosan. Indulás előtti ellenőrzéskor a sík talajon függőlegesen álló (nem az oldaltámaszra dőlő) motorkerékpár esetében az olajszintnek hideg motornál körülbelül a nívópálca keresztvonalai közötti terület középpontjánál kell lennie. Hideg motorba ne töltsön olajat a tele jelzésig. (00186b)
Minden tele tankolásnál ellenőrizze a motorolajszintet.
VRSCF: Lásd: Ábra 1. A nívópálca a jobb oldalon, a tengelykapcsoló burkolatában található.
VRSCDX: Lásd: Ábra 2. A nívópálca bal oldalon, a motor elülső részénél található.
Olajszint ellenőrzése hideg motornál
A következőképpen kell HIDEG motornál ellenőrizni az olajszintet:
- Sík talajon állítsa a motorkerékpárt függőleges (nem az oldaltámaszra dőlő) helyzetbe.
- Lásd: Ábra 2. Csavarja ki a tanksapkát (a rászerelt nívópálcával együtt) az óramutató járásával ellentétes irányba forgatva. Vegye ki a tanksapkát és a nívópálcát, majd törölje tisztára a nívópálcát.
- Csavarja be a tanksapkát a motorba. Győződjön meg arról, hogy a sapka teljesen illeszkedik a forgattyúházra.
- Lásd: Ábra 3. Ismét vegye le a tanksapkát, és ellenőrizze az olaj szintjét a nívópálcán.
- Ha az olajszint a nívópálca keresztvonalai közötti terület középpontja alatt van, töltsön be elegendő Harley-Davidson olajat, hogy a szint az ábrán látható módon, a nívópálca keresztvonalai közötti terület középpontjánál legyen.
ÉRTESÍTÉS
NE járassa a motort, ha az olajszint üzemi hőmérsékleten a nívópálca add (betöltés) jelzése alatt van. Ez a motor károsodásához vezethet. (00493b)
ÉRTESÍTÉS
Az olajteknő túltöltésének megakadályozása érdekében az olaj betöltése után várjon körülbelül három percet, mielőtt az olajszintet a nívópálcával ellenőrzi. Az olajteknő túltöltése a motor károsodását okozhatja. (00188a)
Olajszint ellenőrzése meleg motornál
Normál üzemi hőmérsékletű motornál a következő módon kell az olajszintet ellenőrizni:
| 1. | Állítsa le a motort, és várjon két percet, hogy az olaj visszafolyjon az olajteknőbe. MEGJEGYZÉS Hidegebb időben a motornak hosszabb bemelegedési időre van szüksége. | |
| 2. | Sík talajon állítsa a motorkerékpárt függőleges (nem az oldaltámaszra dőlő) helyzetbe. | |
| 3. | Lásd: Ábra 2. Csavarja ki a tanksapkát (a rászerelt nívópálcával együtt) az óramutató járásával ellentétes irányba forgatva. Vegye ki a tanksapkát és a nívópálcát, majd törölje tisztára a nívópálcát. | |
| 4. | Csavarja be a tanksapkát a motorba. Győződjön meg arról, hogy a sapka teljesen illeszkedik a forgattyúházra. | |
| 5. | Lásd: Ábra 3. Ismét vegye le a tanksapkát, és ellenőrizze az olaj szintjét a nívópálcán. | |
ÉRTESÍTÉS Ne hagyja, hogy a meleg olajszint a nívópálca Add/Fill (Hozzáadás/Betöltés) jelzése alá csökkenjen. Ha ezt elmulasztja, az a berendezés károsodását és/vagy hibás működését eredményezheti. (00189a) ÉRTESÍTÉS Ne töltse túl az olajteknőt. Túltöltés esetén olaj kerülhet a légszűrőbe, ami a berendezés meghibásodásához és/vagy hibás működéséhez vezethet. (00191a) | ||
| 6. | Ha az olajszint a nívópálca FULL (Tele) jelzése alatt van, töltsön be elegendő Harley-Davidson olajat, hogy a szint a FULL (Tele) jelölésnél legyen. MEGJEGYZÉS Az olaj ADD (Betöltés) jelzése 0,473 L (0.5 qt) a tele töltött állapot alatt. |

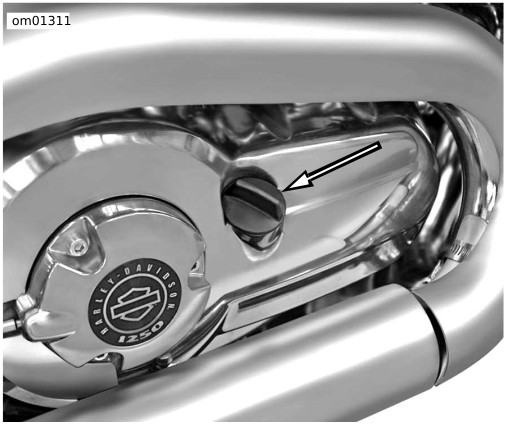

Ábra 1. A nívópálca helye: VRSCF modell

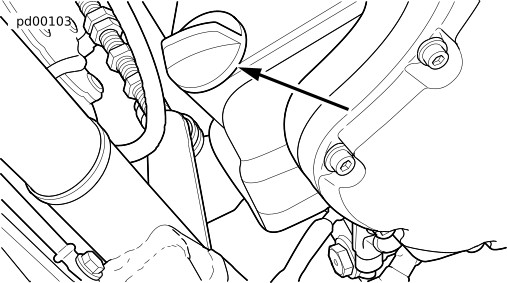

Ábra 2. A nívópálca helye: VRSCDX
| 1 | Tele jelzés |
| 2 | Betöltés jelzés. NE járassa a motort, ha az olajszint üzemi hőmérsékleten az add (Betöltés) jelzés alatt van. |

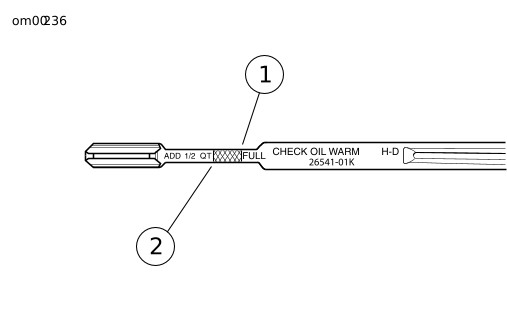

Ábra 3. Motorolajszint: V-Rod modellek
