A hűtőfolyadék szintjének ellenőrzése a tágulási tartályban
| 1. | Nyissa fel az ülést. | |
| 2. | VRSCF: Távolítsa el az elülső oldalburkolatokat. Lásd: Karbantartás és kenés → Első oldalburkolatok: VRSCF modell. | |
| 3. | Lásd: Ábra 1. Vegye le a légszűrőház fedelét a füles rögzítőelemet az óramutató járásával ellentétes irányba 1/4 fordulattal elfordítva. Húzza le a légszűrőház fedelét az elülső illesztőfuratokról. | |
 FIGYELEMNe lazítsa meg vagy távolítsa el a túlnyomást biztosító hűtősapkát, amíg a motor forró. A hűtőrendszer nyomás alatt van, ezért a túlnyomást biztosító hűtősapka alól forró hűtőfolyadék és gőz távozhat, ami súlyos égési sérüléseket okozhat. A hűtőrendszer szervizelésének megkezdése előtt hagyja lehűlni a motort. (00091c) | ||
| 4. | Lásd: Ábra 2. Hideg hűtőfolyadékkal, a motorkerékpárt az oldaltámaszra állítva ellenőrizze a hűtőfolyadék szintjét a tágulási tartályban. | |
| 5. | Ha a szint a tartály „COLD FULL” (Hidegen tele) vonala alatt van, akkor a fül meghúzásával vegye le a sapkát a tágulási tartályról, és töltsön be GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT hűtőfolyadékot, amíg a folyadék szintje a „COLD FULL” (Hidegen tele) vonalat el nem éri. MEGJEGYZÉS A GENUINE HARLEY-DAVIDSON EXTENDED LIFE ANTIFREEZE AND COOLANT előre hígított és használatra kész hűtőfolyadék. NE adjon hozzá vizet. | |
| 6. | Helyezze vissza a sapkát a tágulási tartályra. | |
| 7. | Szerelje fel a légszűrő fedelét. Rögzítse a fedelet a füles rögzítőelemet az óramutató járásával megegyező irányba 1/4 fordulattal elfordítva. | |
| 8. | VRSCF: Szerelje fel az elülső oldalburkolatot. Lásd: Karbantartás és kenés → Első oldalburkolatok: VRSCF modell. MEGJEGYZÉS Ha a hűtőfolyadék tágulási tartálya hideg motornál üres, akkor előfordulhat, hogy levegő került a hűtőrendszerbe. Töltse fel hűtőfolyadékkal, majd légtelenítse a rendszert. Forduljon hivatalos Harley-Davidson-márkakereskedéshez a szervizeléséhez. |
ÉRTESÍTÉS
Tisztítsa rendszeresen a hűtő elülső felületét. A hűtő felületére levelek és egyéb szennyeződések rakódhatnak, amik csökkentik a teljesítményét, így a motor túlmelegedhet és károsodhat. (00197d)
| 1 | Légszűrőház fedele |
| 2 | Füles rögzítőelem |
Ábra 1. Légszűrőház fedele

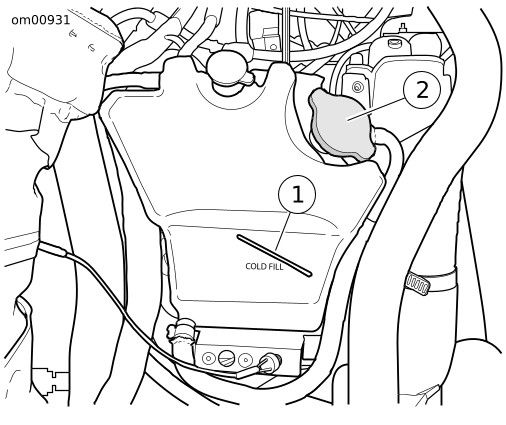

| 1 | COLD FULL (Hidegen tele) vonal |
| 2 | Sapka |
Ábra 2. Tágulási tartály
