HINWEIS
Bei der Reinigung der Oberfläche der Infotainment-Steuereinheit (IFCU) vorsichtig vorgehen, damit keine Kratzer entstehen.
Die IFCU -Hintergrundbeleuchtung ist eine Dimmfunktion, die mit einer leichten Verzögerung aktiviert wird.
Diese Dimmfunktion kann auf automatisch eingestellt werden (Umschalten je nach Umgebungslicht) und ändert sich kurzzeitig, wenn sich die Umgebungsbeleuchtung ändert (z. B. beim Durchfahren eines Tunnels). Diese Funktion kann auch manuell eingestellt werden, indem der Benutzer die Helligkeit des Bildschirms steuert.
Tachometer
WARNUNG
Die Geschwindigkeiten den Straßenbedingungen anpassen und niemals die vorgeschriebene Höchstgeschwindigkeit überschreiten. Bei überhöhten Geschwindigkeiten kann es zum Verlust der Kontrolle über das Fahrzeug kommen, was zu schweren oder tödlichen Verletzungen führen kann. (00008a)
Siehe Abbildung 1. Der Tachometer (4) registriert die Vorwärtsgeschwindigkeit in Kilometer pro Stunde und/oder Meilen pro Stunde (US-Modelle).
Drehzahlmesser
HINWEIS
Siehe Abschnitt BETRIEBSEMPFEHLUNGEN. Den Motor nicht über der unter BETRIEB angegebenen Höchstdrehzahl für einen sicheren Betrieb (rote Zone auf dem Drehzahlmesser) betreiben. Die Drehzahl durch Schalten in einen höheren Gang oder durch Reduzierung der Gaszufuhr verringern. Wird die Drehzahl nicht reduziert, kann es zu Sachschäden kommen. (00159a)
Siehe Abbildung 1. Der Drehzahlmesser (2) misst die Motordrehzahl in Umdrehungen pro Minute (U/min x 1000).
Kraftstoffstandanzeige
Siehe Abbildung 1. Die Kraftstoffstandanzeige (5) zeigt den ungefähren Kraftstoffstand im Kraftstofftank an.
Voltmeter
Siehe Abbildung 1. Das Voltmeter (1) zeigt die an der elektrischen Anlage gemessene Spannung an. Wenn der Motor mit einer Drehzahl von mehr als 1500 U/min betrieben wird, sollte das Voltmeter 13,0–14,5 V anzeigen, sofern die Batterie vollständig aufgeladen ist.
Kilometerzähler
Siehe Abbildung 1. Der Kilometerzähler (3) zeigt die Gesamtzahl der zurückgelegten Kilometer für das Motorrad an. Den Tageskilometerschalter drücken, um zwischen den verschiedenen Widget-Anzeigen zu wechseln.

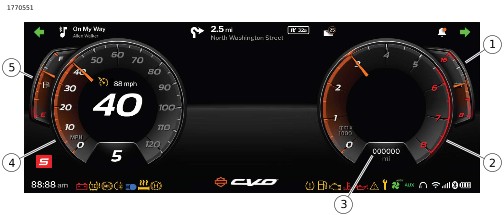

1Voltmeter
2Drehzahlmesser
3Kilometerzähler
4Tachometer
5Kraftstoffstandanzeige
Abbildung 1. IFCU-Instrumente

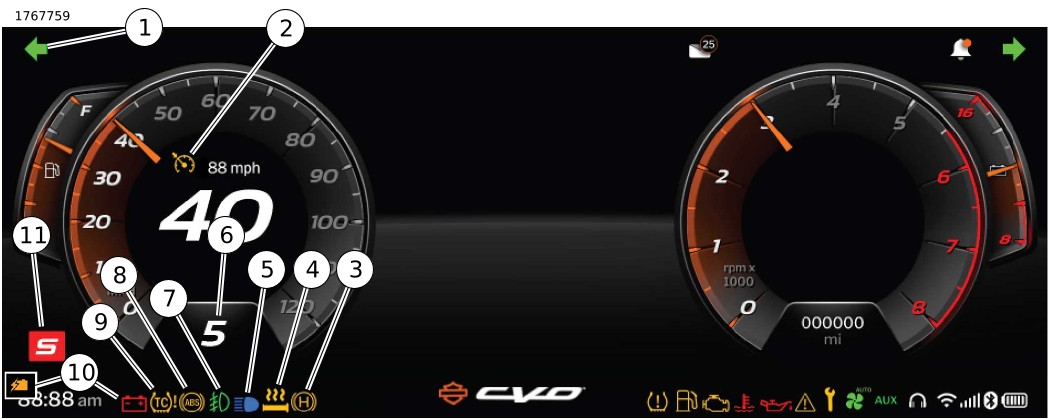

1Linker Blinker
2Geschwindigkeitsregelung
3Berganfahrhilfe
4Beheizte Handgriffe
5Scheinwerferfernlicht
6Ganganzeige
7Nebelscheinwerfer vorne (nicht verwendet)
8ABS
9Traktionskontrolle/Warnung
10Batterieentladung / Ladungsverlust
11Fahrmodus
Abbildung 2. IFCU-Kontrollleuchten

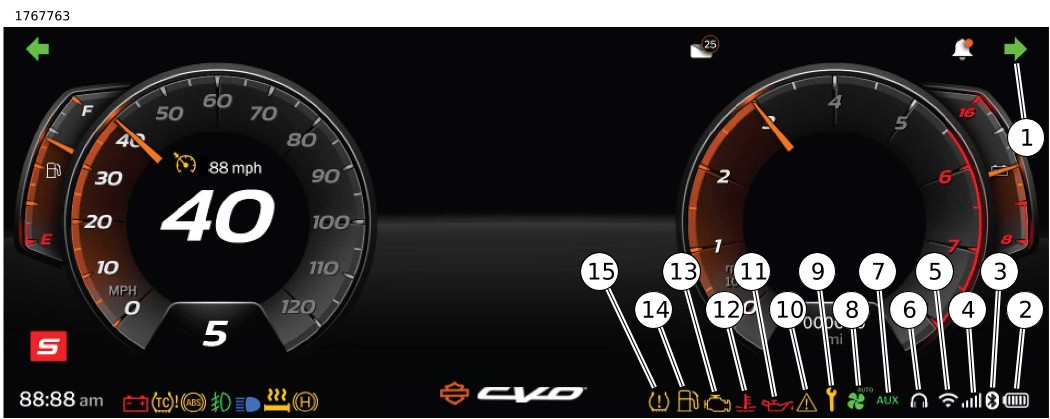

1Rechter Blinker
2Mobilgerät – Ladezustand
3Mobilgerät – Bluetooth aktiv
4Mobilgerät – Signal
5Mobilgerät – WLAN aktiv
6Mobilgerät – Headset-Verbindung
7Zusatz (nicht verwendet)
8Lüfter AN/automatisch
9Wartungsanzeige
10Fehlerwarnung
11Öldruck
12Kühlmitteltemperatur
13Warnleuchte Motorelektronik
14Niedriger Kraftstoffstand
15Niedriger Reifendruck/TPMS-Fehler
Abbildung 3. IFCU-Kontrollleuchten
