Familiarícese con la ubicación de todos los controles y los componentes de servicio de su motocicleta.
NOTA
Las ilustraciones son solo para referencia general. Los controles y componentes de servicio mostrados son ubicaciones generales y representaciones que no muestran un modelo específico de moto.
Harley-Davidson se reserva el derecho de cambiar especificaciones, equipo o diseños en cualquier momento, sin previo aviso y sin contraer por ello ningún tipo de obligación.
Vea Figura 1 para conocer los controles y los componentes de servicio a los que el motociclista puede acceder cuando está sentado.
Vea Figura 2 para conocer los controles y los componentes de servicio a los que el motociclista puede acceder desde la derecha.
Vea Figura 3 para conocer los controles y los componentes de servicio a los que el motociclista puede acceder desde la izquierda.

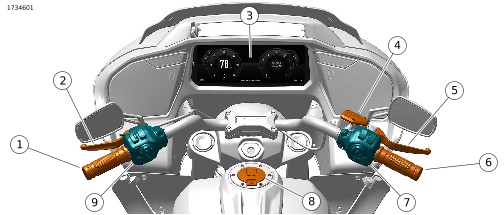

| 1 | Interruptor de empuñadura con calefacción |
| 2 | Maneta del embrague |
| 3 | Unidad de control de infoentretenimiento (IFCU) |
| 4 | Depósito del líquido de frenos delantero |
| 5 | Front brake lever (palanca del freno delantero) |
| 6 | Empuñadura giratoria del acelerador |
| 7 | Módulo del control manual derecho |
| 8 | Tapa de combustible |
| 9 | Módulo del control manual izquierdo |
Figura 1. Componentes de servicio y controles

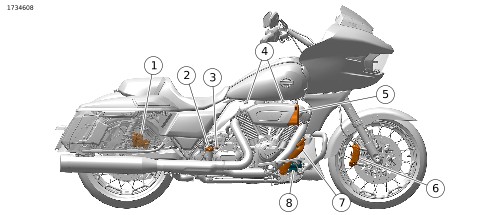

| 1 | Mordaza del freno trasero |
| 2 | Tapa de llenado de aceite/varilla medidora |
| 3 | Tapón de llenado de la transmisión |
| 4 | Bujía |
| 5 | Depurador de aire |
| 6 | Mordaza del freno delantero |
| 7 | Pedal del freno trasero |
| 8 | Depósito del líquido de frenos trasero |
Figura 2. Componentes de servicio y controles

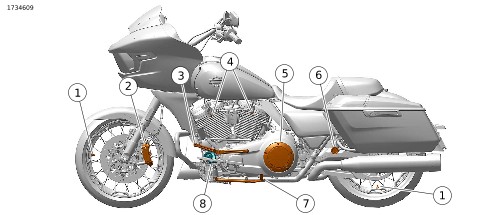

| 1 | Válvula de presión de aire |
| 2 | Mordaza del freno delantero |
| 3 | Palanca de cambios |
| 4 | Bujía |
| 5 | Cubierta del embrague |
| 6 | Ajuste de la precarga |
| 7 | Soporte de estacionamiento |
| 8 | Bocina |
Figura 3. Componentes de servicio y controles
