¡ADVERTENCIAEl DOT 4 Brake Fluid absorbe la humedad de la atmósfera con el tiempo, lo cual cambia las propiedades del fluido. Revisar el contenido de humedad del líquido de frenos en cada intervalo de servicio o anualmente (lo que ocurra primero). Descargue y cambie el líquido de frenos cada dos años o antes en caso de que el contenido de humedad sea del 3 % o más. No enjuagar ni cambiar el fluido puede afectar negativamente al frenado, lo cual podría ocasionar la muerte o lesiones graves. (06304b)
Para asegurar que el sistema de frenos se desempeñe según el diseño, revise el contenido de humedad en el líquido de frenos en cada intervalo de servicio, o por lo menos anualmente, con un probador de humedad del líquido de frenos DOT 4 (número de pieza HD-48497-A o equivalente), de acuerdo con las instrucciones incluidas con la herramienta. Enjuague el líquido DOT 4 cada 2 años o antes si la prueba de fluido del sistema de frenos muestra que el contenido de humedad es de 3 % o mayor.
Harley-Davidson recomienda el uso de DOT 4 Brake Fluid (Líquido de frenos DOT 4) etiqueta platino de Harley-Davidson debido a su humedad superior y propiedades inhibidoras de corrosión.
Líquido de frenos
¡ADVERTENCIALimpie la tapa de llenado del depósito o la cubierta antes de extraer. Use solamente líquido de frenos DOT 4 de un recipiente sellado. El líquido contaminado puede afectar la capacidad de frenado, lo que puede causar la muerte o lesiones graves. (13720a)
¡ADVERTENCIAEl contacto con el líquido de frenos DOT 4 puede tener efectos graves para la salud. No usar protección apropiada para piel y ojos podría ocasionar lesiones graves o la muerte.
- Si se inhala: Mantenga la calma, tome aire fresco y busque atención médica.
- Si existe contacto con la piel: Quítese la ropa contaminada. Enjuague la piel inmediatamente con abundante agua durante 15-20 minutos. Si se desarrolla irritación, busque atención médica.
- Si existe contacto con los ojos: Lave los ojos afectados durante al menos 15 minutos bajo el agua con los párpados bien abiertos. Si se desarrolla irritación, busque atención médica.
- Si se ingiere: Enjuague la boca y luego beba abundante agua. No induzca el vómito. Contacte con el Centro de Intoxicación. Se requiere atención médica inmediata.
- Consulte la Hoja de datos de seguridad (SDS) para más detalles en sds.harley-davidson.com
AVISO
El líquido de frenos DOT 4 puede provocar daños en las superficies pintadas y los tableros de la carrocería con los que haga contacto. Siempre tenga cuidado y proteja las superficies contra los derrames cuando realice trabajos en los frenos. No hacerlo puede causar daños cosméticos. (00239c)
- Si el líquido de frenos DOT 4 hace contacto con las superficies pintadas, enjuague INMEDIATAMENTE con agua el área.
AVISO
No permita que entren suciedad o desechos al depósito de la bomba. La suciedad o los desechos en el depósito pueden ser la causa del funcionamiento incorrecto y daño del equipo. (00205c)
NOTA
- Si el sistema de frenos no tiene fugas, nunca debería haber necesidad de añadir líquido. Si el nivel del líquido está bajo, las pastillas probablemente estén desgastadas. Si se reemplazan las pastillas, la cantidad del líquido pasará a su nivel normal.
- Use solamente líquido de frenos DOT 4 y cambie el líquido de frenos cada dos años o antes en caso de que el contenido de humedad sea de 3 % o más. Vaya a un concesionario Harley-Davidson.
Inspeccione el nivel del líquido de frenos y verifique el desgaste de las pastillas y discos de freno a los intervalos correctos. Consulte Registros e intervalos de servicio → Registros de servicio
.
- Coloque el vehículo en una superficie plana y nivelada.
- Freno delantero: Nivele la bomba, girando el manillar y/o colocando la motocicleta en posición vertical (no apoyada sobre el soporte de estacionamiento).
- Freno trasero: Coloque la motocicleta de modo que el depósito de la bomba quede nivelado.
- Vea Figura 1 . Vea la mirilla del depósito. El nivel de líquido debe estar en la marca del nivel mínimo del vidrio o sobre ella. Si el nivel de líquido está por debajo de la marca del nivel mínimo, consulte un concesionario Harley-Davidson.
- Verifique que la palanca manual del freno delantero y el pedal del freno trasero se sientan firmes cuando se apliquen. Si los frenos no están firmes, es necesario purgar el sistema de frenos. Vaya a un concesionario Harley-Davidson.
| 1 | Depósito de la bomba delantera |
| 2 | Depósito de la bomba trasera |
Figura 1. Marcas de nivel mínimo de la mirilla
Pastillas del freno
¡ADVERTENCIAInspeccione las pastillas del freno para detectar desgaste en cada intervalo de servicio de mantenimiento. Si maneja en condiciones adversas (pendientes pronunciadas, tránsito congestionado, etc.) inspeccione más frecuentemente. Las pastillas del freno excesivamente desgastadas pueden provocar la falla del freno, lo que puede causar la muerte o lesiones graves. (00052a)
¡ADVERTENCIASiempre reemplace las pastillas del freno en juegos completos para una operación correcta y segura. El funcionamiento inadecuado de los frenos puede ser la causa de la muerte o de lesiones graves. (00111a)
¡ADVERTENCIALos frenos son un componente de seguridad crucial. Contacte un concesionario Harley-Davidson para la reparación o reemplazo de los frenos. Los frenos mal reparados pueden afectar el funcionamiento de los frenos, lo que puede causar la muerte o lesiones graves. (00054a)
¡ADVERTENCIARealice programas de mantenimiento de rutina para los frenos. La falta de mantenimiento en los intervalos sugeridos puede afectar el funcionamiento del freno, lo que puede causar la muerte o lesiones graves. (00055a)
¡ADVERTENCIAAsegúrese de que la rueda y la mordaza del freno estén alineadas. Conducir con una rueda o una mordaza del freno desalineadas puede provocar que el disco de freno se atasque y ocasionar la pérdida del control, lo que puede causar la muerte o lesiones graves. (00050a)
Harley-Davidson ha equipado su motocicleta nueva con el material más óptimo disponible de fricción de la pastilla del freno. Se lo ha seleccionado para proporcionar el mejor funcionamiento en condiciones secas, mojadas y a temperatura de funcionamiento elevada. Sobrepasa todos los requisitos reglamentarios vigentes actualmente. Sin embargo, en algunas condiciones de frenado, es posible que escuche algún ruido del freno. Este ruido es normal con este material de fricción.
Tabla 1. Espesor mínimo del material de fricción de la pastilla del freno
Pastillas de freno | Espesor mínimo |
|---|---|
Interruptor | 0,5 mm (0,020 in) |
Interruptor | 0,4 mm (0,016 in) |
- Vea Figura 2 . Inspeccione el disco del freno cuando este gira. El disco debe girar nivelado en la mordaza del freno.
- Mida el espesor del material de fricción de la pastilla del freno. Las pastillas no necesariamente se desgastan uniformemente. Revise cada pastilla. Las ranuras en las pastillas del freno no son visibles cuando las pastillas se acercan al final del ciclo de su vida útil.
- Reemplace las pastillas del freno antes de que el material de fricción alcance la espesura mínima. Reemplace siempre las pastillas del freno en pares. Vaya a un concesionario Harley-Davidson. Consulte Tabla 1 .

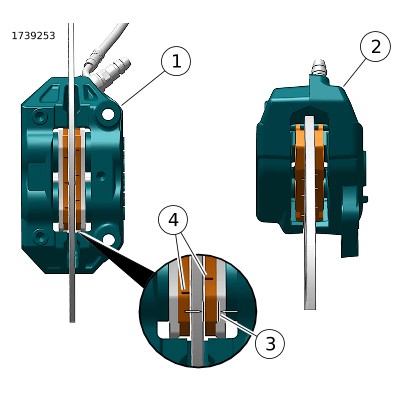

| 1 | Freno delantero (visto desde la parte delantera del vehículo) |
| 2 | Freno trasero (visto desde la parte trasera del vehículo) |
| 3 | Espesor del material de fricción de la pastilla del freno |
| 4 | Ranuras de las pastillas del freno |
Figura 2. Material de fricción de la pastilla del freno
