NOTA
Para evitar rayaduras, tenga cuidado cuando limpie los frentes de Unidad de control de infoentretenimiento (IFCU) .
La retroiluminación de IFCU es una función de atenuación que se activa después con un ligero retraso.
Esta función de atenuación se puede configurar como automática (cambia según la luz ambiente) y cambiará brevemente cuando cambie la iluminación ambiente (ej. cuando pasa por un túnel). Esta función también se puede configurar como manual y el usuario controla el brillo de la pantalla.
Velocímetro
¡ADVERTENCIAViaje a velocidades y condiciones apropiadas en la carretera y nunca viaje a una velocidad mayor del límite de velocidad indicado. El exceso de velocidad puede causar la pérdida del control del vehículo y puede causar la muerte o lesiones graves. (00008a)
Vea Figura 1 . El velocímetro (4) registra la velocidad de avance del vehículo en millas por hora (mph) (EE. UU.) o kilómetros por hora (km/h).
Tacómetro
AVISO
Vea la sección RECOMENDACIONES DE OPERACIÓN. No opere el motor por encima de las RPM máximas de seguridad como se muestra en OPERACIÓN (zona roja del tacómetro). Baje las RPM colocando una marcha más alta o reduciendo la cantidad de aceleración. De no reducir las RPM, se podría dañar el equipo. (00159a)
Vea Figura 1 . El tacómetro (2) mide la velocidad del motor en revoluciones por minuto (RPM x 1000).
Indicador de combustible
Vea Figura 1 . El indicador de combustible (5) muestra la cantidad aproximada de combustible en el tanque.
Voltímetro
Vea Figura 1 . El voltímetro (1) indica el voltaje del sistema medido eléctricamente. Con el motor funcionando a más de 1500 RPM, el voltímetro registra 13,0 a 14,5 V con la batería completamente cargada.
Odómetro
Vea Figura 1 . El odómetro (3) muestra el kilometraje (o millaje) total acumulado de la motocicleta. Presione el interruptor de viaje para cambiar las pantallas de widgets.

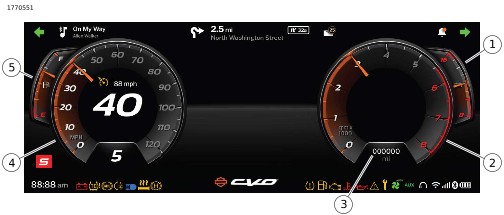

| 1 | Voltímetro |
| 2 | Tacómetro |
| 3 | Odómetro |
| 4 | Velocímetro |
| 5 | Indicador de combustible |
Figura 1. Instrumentos de la IFCU

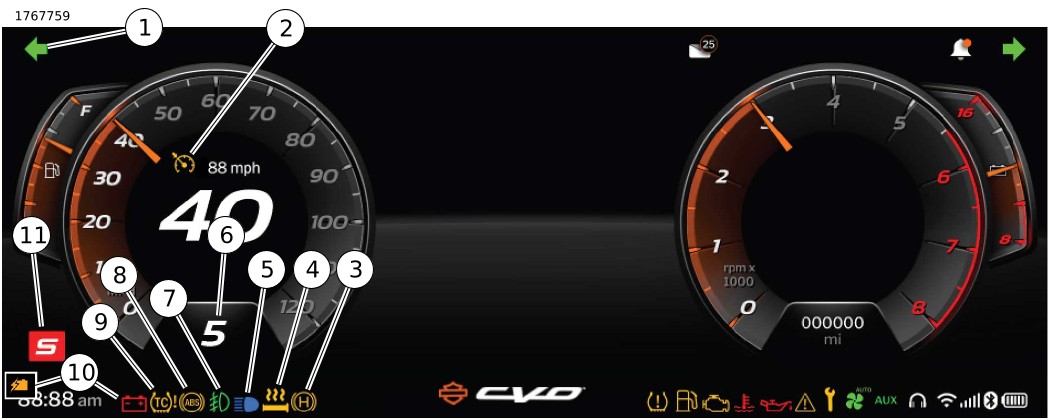

| 1 | Señal de giro a la izquierda |
| 2 | Control de crucero |
| 3 | Control del vehículo en pendiente |
| 4 | Empuñaduras con calefacción |
| 5 | Luz alta del faro delantero |
| 6 | Indicador de marcha |
| 7 | Luces para niebla frontales (no utilizadas) |
| 8 | ABS |
| 9 | Control/alerta de tracción |
| 10 | Bote de carga/descarga de la batería |
| 11 | Modo de conducción |
Figura 2. Indicadores de la IFCU

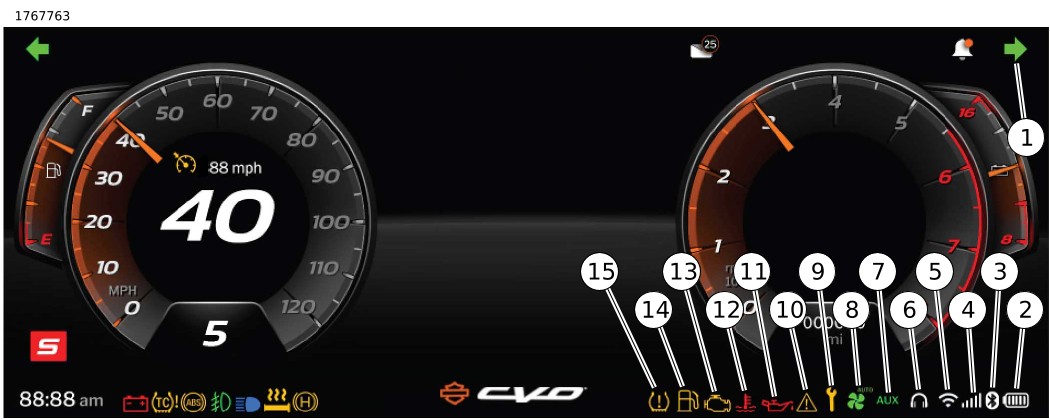

| 1 | Señal de giro a la derecha |
| 2 | Dispositivo móvil - estado de carga |
| 3 | Dispositivo móvil - bluetooth activo |
| 4 | Dispositivo móvil - señal |
| 5 | Dispositivo móvil - wi-fi activo |
| 6 | Dispositivo móvil - conexión de auriculares |
| 7 | Auxiliar (no se utiliza) |
| 8 | Ventilador encendido/automático |
| 9 | Indicador de servicio |
| 10 | Alerta de fallo |
| 11 | Presión de aceite |
| 12 | Temperatura del refrigerante |
| 13 | Advertencia del motor |
| 14 | Nivel bajo de combustible |
| 15 | Baja presión de los neumáticos/Falla del TPMS |
Figura 3. Indicadores de la IFCU
