拆卸

警告

为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)

通告

需要更换时，请仅使用规定的封装灯光组或灯泡，可以在哈雷戴维森经销商处购买。瓦数不正确的封装灯光组或灯泡会导致充电系统问题。 (00209a)

1.	拆卸主保险丝。参见保养程序 → 保险丝。
2.	参见图2。松开装饰环螺丝（4）。拆下装饰环。
3.	支撑镜头和反射镜。
4.	参见图1 。压缩连接器上的释放蝶片（1），同时从灯泡铲形接线端拔下连接器。
5.	将橡胶套（2）向后拉。
6.	按下电线固定夹（4）上的环（3）并推向一侧，以便从金属挂钩分离夹自由端。向上旋转夹。从镜头和反射镜上拆下灯泡。

图1。前灯

安装

警告

处理灯泡时请小心谨慎并佩戴眼睛保护装置。灯泡含有高压气体，若处理不当，可能导致严重的眼睛伤害。 (00062b)

通告

切勿触摸石英灯泡。指纹会蚀镂玻璃并缩短灯泡寿命。用纸或洁净的干布抓取灯泡。否则可能损坏灯泡。 (00210b)

1.	将灯泡蝶片对准反射镜内的槽口。安装灯泡。
2.	参见图1 。向下转动固定夹顶住灯泡凸缘。向下向里按动钢丝环，直至夹的自由端卡住金属挂钩。
3.	参见图2。将橡胶套TOP（顶部）箭头与反射镜箭头（1）匹配。将橡胶套套在灯泡的铲形接线端上。挤出橡胶套中的空气以密封镜头和反射镜组件。
4.	安装连接器。
5.	检查确认适配环（2）已安装到位、环的两个蝶片位于前灯壳中的两个凸出部分。
6.	使反射镜上的单个蝶片与适配环内侧的槽口（3）配合。
7.	安装装饰环并顺时针旋转，将环在镜头和反射镜上锁定。
8.	安装螺丝（4）和螺母。
9.	拧紧螺丝。扭矩: 1.0–1.6 N·m (9–14 in-lbs)
10.	安装主保险丝。参见保养程序 → 保险丝。
	警告在操作摩托车之前，请确保所有车灯和开关均正常工作。骑手的低能见度可能导致死亡或重伤。 (00316a)
11.	检测前灯工作情况。
12.	对准前灯。参见保养程序 → 前灯对准。

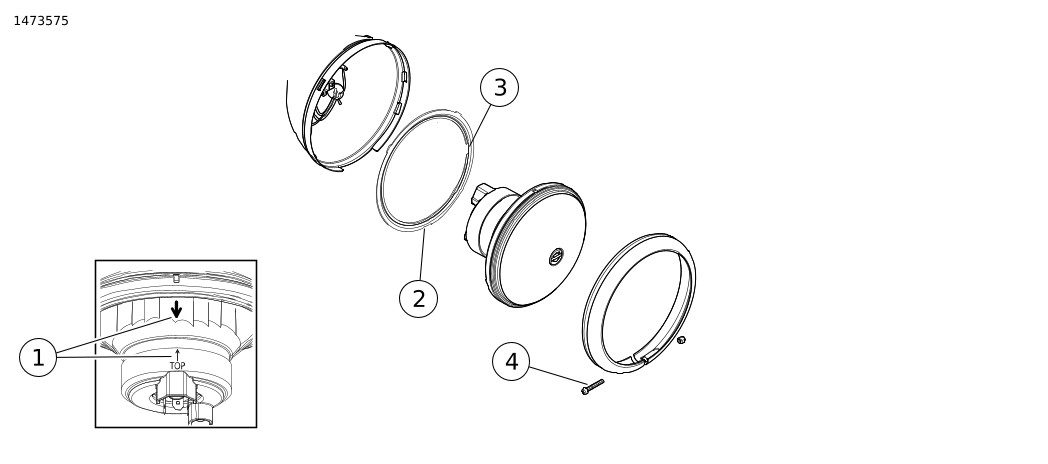

图2。前灯组件
