Знімання
- Див. Малюнок 1. Видаліть кріпильний гвинт (1) щоб від'єднати сидіння від заднього крила.
- Натисніть сидіння донизу і вперед (2).
- Злегка підійміть (3) для від`єднання кронштейну замкової щілини від штиря сидіння.
- Потягніть сидіння назад (4) для від`єднання язичка сидіння від кронштейну паливного бака.
- Переконайтеся, що язичок та кріпильний кронштейн щільно прикріплені знизу сидіння.
- Двомісне сидіння: Огляньте фіксувальний ремінь на наявність пошкоджень або надмірного зносу.
| 1 | Зніміть гвинт |
| 2 | Натисніть донизу і вперед |
| 3 | Підійміть |
| 4 | Потягніть назад |
Малюнок 1. Зніміть сидіння
Установлення
| 1. | Див. Малюнок 2. Розташуйте сидіння на рамі за допомогою кріпильного кронштейну (1) на задній панелі. | |
| 2. | Посуньте сидіння вперед, поки язичок (2) не розміститься щільно під кронштейном паливного баку. | |
| 3. | Штовхніть сидіння вперед для того, щоб з`єднати щілину замка (3) із сидінням. Злегка потягніть сидіння назад. ПРИМІТКА Кріпильний кронштейн одномісного сидіння приєднаний до переднього отвору заднього крила. Кронштейн подвійного сидіння використовує тиловий отвір. | |
| 4. | Встановіть кріпильний гвинт сидіння щоб прикрутити кріпильний кронштейн сидіння до верхньої частини заднього крила. Затягніть до: Крутний момент: 1,7–3,4 N·m (15–30 in-lbs) Кріпильний гвинт сидіння | |
| 5. | Потягніть сидіння вгору щоб переконатися, що воно заблоковано у всіх трьох точках. |

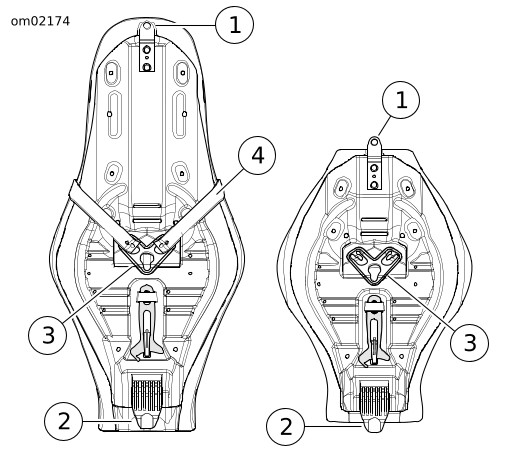

| 1 | Монтажний кронштейн |
| 2 | Язичок |
| 3 | Замкова щілина |
| 4 | Фіксувальний ремінь |
Малюнок 2. Одномісне та двомісне сидіння
